力特372系列管状保险丝三维结构设计

　　在各类低压电子电路、工业控制板卡、消费类电子供电回路的设计环节，过流保护器件的选型与结构适配是保障设备运行可靠性的核心步骤之一，这款管状保险丝的三维结构设计，正是围绕板载直插式安装场景的实际需求完成的。从实际应用场景来看，这类直插管状保险丝常被布置在PCB板的电源输入端口、功率回路分支节点位置，当回路中出现异常过流、短路故障时，内部熔丝会在预设电流阈值下快速熔断，切断故障回路，避免后端的主控芯片、功率器件、线路板因过流出现过热烧毁，甚至引发起火等安全事故，小到家用充电器、小型家电控制板，大到工业控制模块、低压配电信号回路，都能见到同结构保险丝的应用。

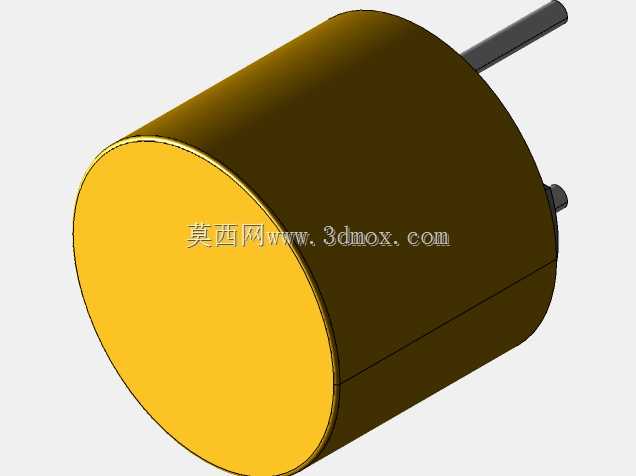

　　从产品功能特性来看，该款保险丝采用全密封圆柱壳体结构，主体外壳采用耐高温绝缘材质，能够耐受回路正常工作时的温升，同时避免外界粉尘、潮气侵入内部影响熔丝的熔断特性，两端的金属端盖既承担了壳体密封的作用，也作为电气连接的接触端面，两根平行直插引脚从端盖中心位置引出，引脚采用镀锡铜材质，既具备良好的导电性能，也能适配波峰焊、手工焊等常规板载焊接工艺，焊接过程中引脚的耐高温特性可以避免焊接受热出现壳体松脱、密封失效的问题。内部熔丝的参数匹配对应372系列的额定电流规格，熔丝与端盖之间采用可靠的压接+焊接工艺，保证正常通流状态下接触电阻稳定，不会出现额外的异常温升。

　　在设计思路层面，这款三维模型的构建完全围绕实物的装配与安装边界展开，建模过程中首先确定了圆柱壳体的外径、总长度核心尺寸，保证壳体尺寸符合对应规格保险丝的行业通用尺寸规范，不会出现与现有PCB封装不匹配的问题。引脚的直径、伸出长度、引脚间距都严格按照直插安装的标准设计，引脚伸出端做了轻微的倒角处理，既符合实际生产中引脚的加工形态，也能在PCB插件工序中让引脚更顺畅地穿过板上的安装孔，避免插件卡滞。壳体与端盖的配合位置做了细微的台阶结构，还原实际生产中卷边压合的装配形态，模型的外观曲面做了连续过渡处理，没有出现尖锐棱角、破面等建模缺陷，能够直接用于PCB装配干涉检查、产品结构爆炸图制作、教学演示等场景。

　　从外形尺寸与安装边界来看，该款保险丝的圆柱主体直径、轴向总长度都控制在常规小尺寸管状保险丝的规格范围内，安装时在PCB板上需要预留的投影区域为圆形区域，引脚的跨距符合标准2.54mm网格的PCB设计规范，设计人员在进行PCB布局时，只需要按照引脚间距预留对应直径的安装通孔，同时在壳体高度方向预留足够的垂直空间，避免保险丝壳体与周边的 taller 元器件、结构外壳出现干涉即可。焊接完成后，保险丝主体与PCB板面保持平行或垂直安装状态，两种安装姿态下的引脚受力都能满足常规振动工况下的连接可靠性要求，不会因为设备运输、运行过程中的振动出现引脚脱焊、壳体松动的问题。

　　在实际的结构设计选型过程中，这类直插保险丝的三维模型可以帮助设计人员在虚拟装配阶段就完成空间校验，避免后期打样时出现元器件与结构件干涉、引脚长度不足无法穿过PCB、壳体与周边电容电阻等元器件距离过近影响安规距离等问题。不同于贴片保险丝的表贴安装形式，这种带直插引脚的管状保险丝在更换时也更加便捷，故障后可以直接从板上拆除更换，不需要专用的返修加热设备，适合应用在需要后期维护、更换保护器件的设备场景中。模型的细节还原度也考虑到了实际生产的细节，比如端盖与壳体结合处的压合痕迹、引脚表面的镀层质感、壳体表面的哑光绝缘材质表现，都能让虚拟装配的效果更贴近实物状态，方便设计人员在方案评审阶段更直观地呈现板上元器件的布局效果。
