MG90S微型伺服舵机结构设计

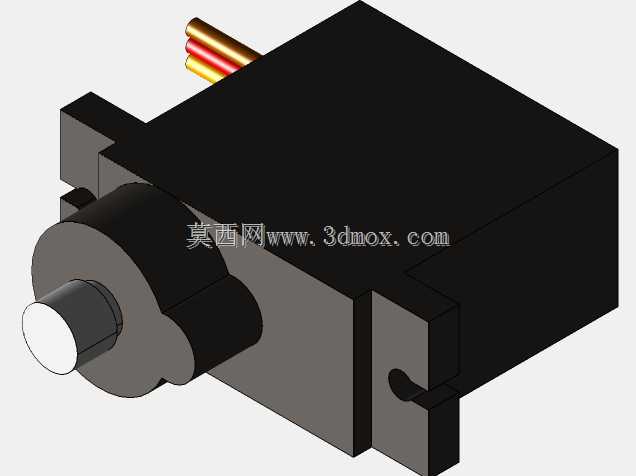

　　在小型自动化执行机构、航模姿态控制、桌面级机械臂关节、智能小车转向模块这类对安装空间、控制精度、响应速度有明确要求的应用场景里，微型伺服舵机是最常见的动力执行单元，MG90S作为同规格里应用覆盖面极广的型号，其结构设计的合理性直接决定了整套机构的运行稳定性。做这类小尺寸执行件的三维建模时，首先要明确的是实际安装边界，不能只照着外观轮廓画外形，必须把实际装配时会干涉的结构全部还原：舵机主体的安装耳孔位置、孔径、孔距要和实物完全一致，输出轴的齿形、节圆直径、伸出长度要匹配常用的舵机摇臂规格，侧面引出的信号线排线位置、出线方向要预留足够的走线空间，避免装配时排线被壳体挤压破损。

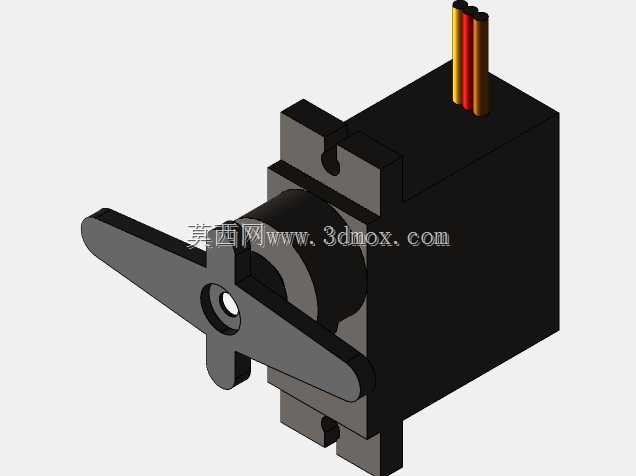

　　从功能特性上看，这类微型舵机内部是直流微电机搭配减速齿轮组，配合位置反馈电位器实现角度闭环控制，建模时不需要完全复刻内部每一个齿轮的微观齿形，但要把减速组的安装腔室、电机固定位、电位器的安装空间预留准确，保证模型导入装配体后，做运动仿真时能真实模拟输出轴0-180度范围内的转动行程，不会出现结构干涉。设计思路上，这个模型优先保证装配兼容性，主体壳体的拔模角度、接缝位置都和实物保持一致，输出摇臂的安装孔位做了通用化处理，既可以搭配原厂的一字摇臂，也能兼容十字摇臂、圆盘摇臂等常用配件，在做整机结构设计时，不需要额外调整安装位就能直接调用。实际选型时，很多结构工程师容易忽略舵机的输出轴中心到壳体底面的高度差，这个尺寸直接决定了执行末端的运动平面高度，如果建模时这个尺寸出现偏差，装配后就会出现摇臂和安装板摩擦、传动卡滞的问题，这个模型里把所有安装相关的关键尺寸都做了校验：壳体的长宽高尺寸、安装耳的厚度、输出轴的中心高、出线口的高度都和实物实测值保持一致，导入装配后可以直接用来做干涉检查、安装孔位排布。

　　在航模应用场景里，这类舵机通常用来控制副翼、升降舵的偏转，对重量和响应速度敏感，建模时还原了壳体的薄壁结构特征，能准确计算出单个舵机的重量，方便做整机的重心配平；在桌面机械臂的应用里，多个舵机串联作为关节动力，模型的装配基准做了统一，每个舵机的输出轴中心和安装面的相对位置都做了约束，串联装配时不会出现关节轴线偏移的问题；在智能小车的转向机构里，舵机带动转向拉杆实现前轮偏转，模型里预留了摇臂和拉杆的连接空间，可以直接在装配环境里模拟转向时的左右极限角度，验证拉杆的运动行程是否满足转向角要求，不会出现转向到极限位置时结构卡死的情况。

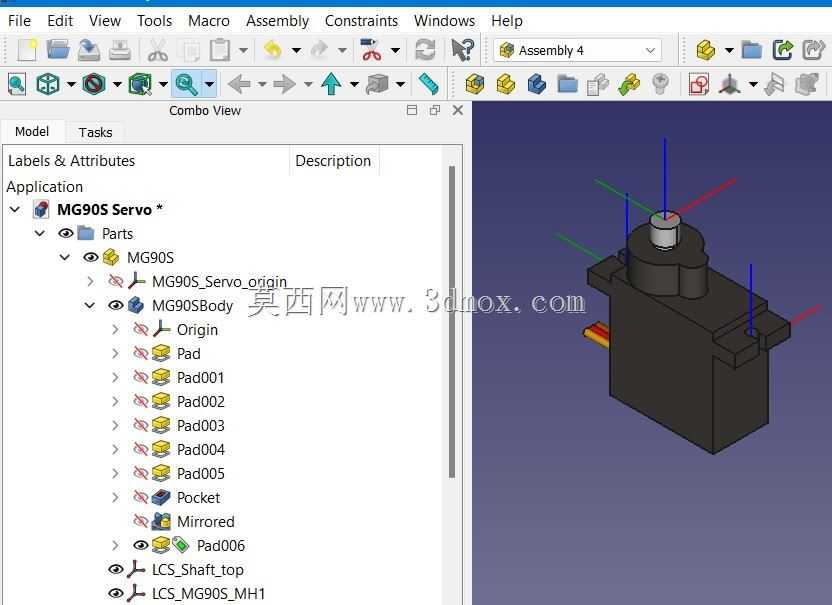

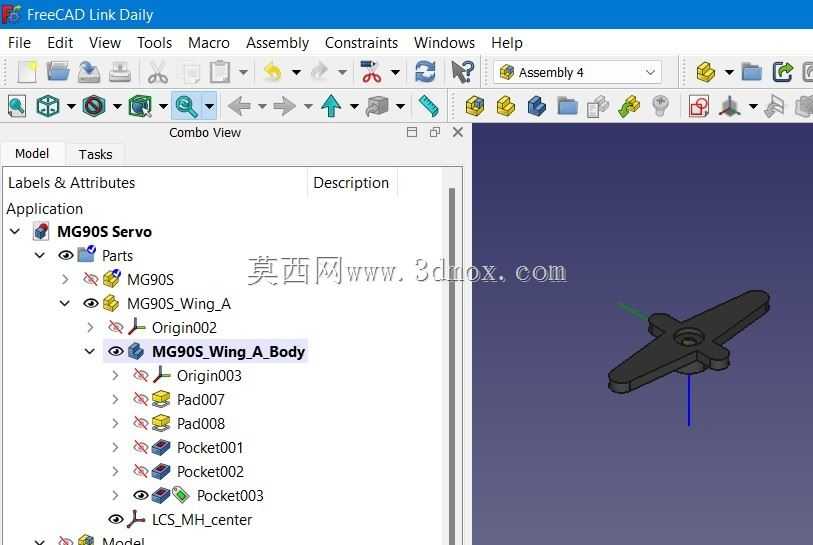

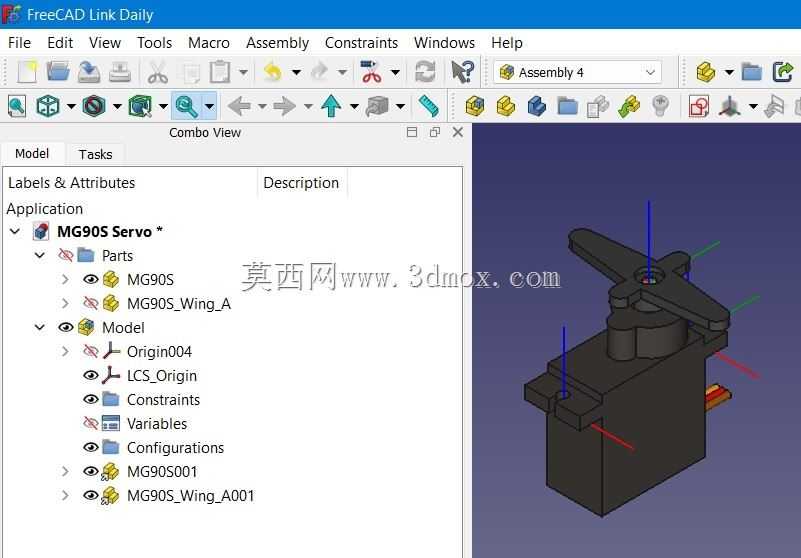

　　另外，模型的结构拆分逻辑和实物保持一致，上盖、下壳、输出轴、摇臂都是独立的零件实体，既可以用来做整机的外观渲染，也能拆分出单独的零件做工程图导出，在做非标小设备的结构设计时，直接调用这个模型就能省去反复测绘的时间，也能避免因为手动测绘的尺寸误差导致后续开模或者零件加工时出现装配问题。需要注意的是，这类微型舵机的输出轴存在一定的虚位，建模时在输出轴和壳体的配合位置预留了合理的配合间隙，和实际产品的装配公差保持一致，做运动仿真时更贴近真实的运行状态，不会出现理想模型里零间隙导致的仿真结果和实际运行情况偏差过大的问题。
