表面贴装式功率金属条分流电阻结构

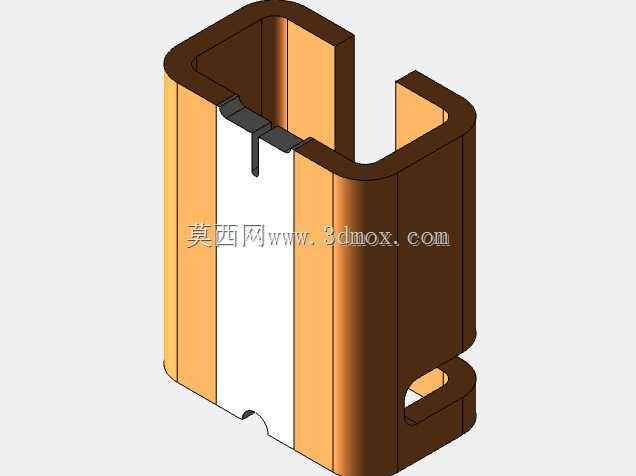

　　在大电流检测回路的硬件设计中，分流电阻是电流采样环节的核心被动元件，这类功率金属条分流结构，主要面向新能源BMS、工业伺服驱动、大功率电源模块的电流采样场景，替代传统绕线功率电阻在低阻高功率工况下的应用缺口。从结构设计逻辑来看，该元件采用U型金属条作为核心电阻基体，区别于常规贴片电阻的陶瓷基底叠层结构，金属基体本身兼具载流与电阻发热的双重作用，选材上采用低温度系数的合金材质，能够在大电流通过时将阻值漂移控制在极小范围内，避免温漂带来的采样误差。

　　外形上采用半包围绝缘壳体结构，壳体侧边预留的卡扣结构，是为了适配自动化SMT贴装过程中的吸嘴取料定位，同时壳体底部的镂空缺口，能够在回流焊过程中让焊锡充分浸润引脚，避免虚焊、假焊的工艺问题，同时也能在元件工作时辅助底部散热，降低电阻基体的温升速率。安装边界方面，该元件采用4端子表面贴装设计，其中两个端子为功率电流通路，负责承载主回路的大电流，另外两个端子为电压采样端，独立于功率回路的走线设计，能够规避引脚接触电阻、走线电阻带来的采样偏差，这也是高精度分流电阻区别于普通两端子功率电阻的核心设计点。

　　在实际电路应用中，这类分流电阻通常串联在主功率回路中，通过采集电阻两端的毫伏级压降，配合运算放大器换算得到回路实时电流值，为过流保护、功率计量、闭环控制提供核心数据支撑。设计过程中需要重点考量电阻基体的载流密度，通过合理的金属条截面积设计，保证在额定电流下的温升不超过绝缘壳体的耐温阈值，同时壳体与金属电阻体之间的绝缘层需要满足高压隔离要求，避免主回路高压串入采样侧的弱电电路。从结构建模的角度来看，该模型还原了电阻体的折弯弧度、绝缘壳体的卡扣细节、采样端子的伸出长度，能够直接用于PCB布局的干涉检查，也可以用于设备整机的热仿真建模，模拟不同负载下电阻元件的温升分布，为整机的散热设计提供准确的元件模型支撑。

　　在伺服驱动器的设计场景中，这类分流电阻通常布置在功率板靠近输出端子的位置，缩短大电流走线的长度，降低走线带来的额外损耗与寄生电感，同时壳体的绝缘设计能够避免电阻体与周边功率器件发生短路风险，在批量SMT生产过程中，该元件的编带包装尺寸、引脚共面度都需要和模型尺寸保持一致，否则会出现贴装偏移、立碑等工艺不良。不同于插件式分流电阻需要人工焊接、占用PCB正反面空间的问题，这种表面贴装的结构能够完全适配全自动贴装生产线，大幅提升生产效率，同时更低的寄生参数也更适配高频开关的功率电路场景，减少开关过程中的尖峰干扰。
