开尔文型电流传感电阻三维结构设计

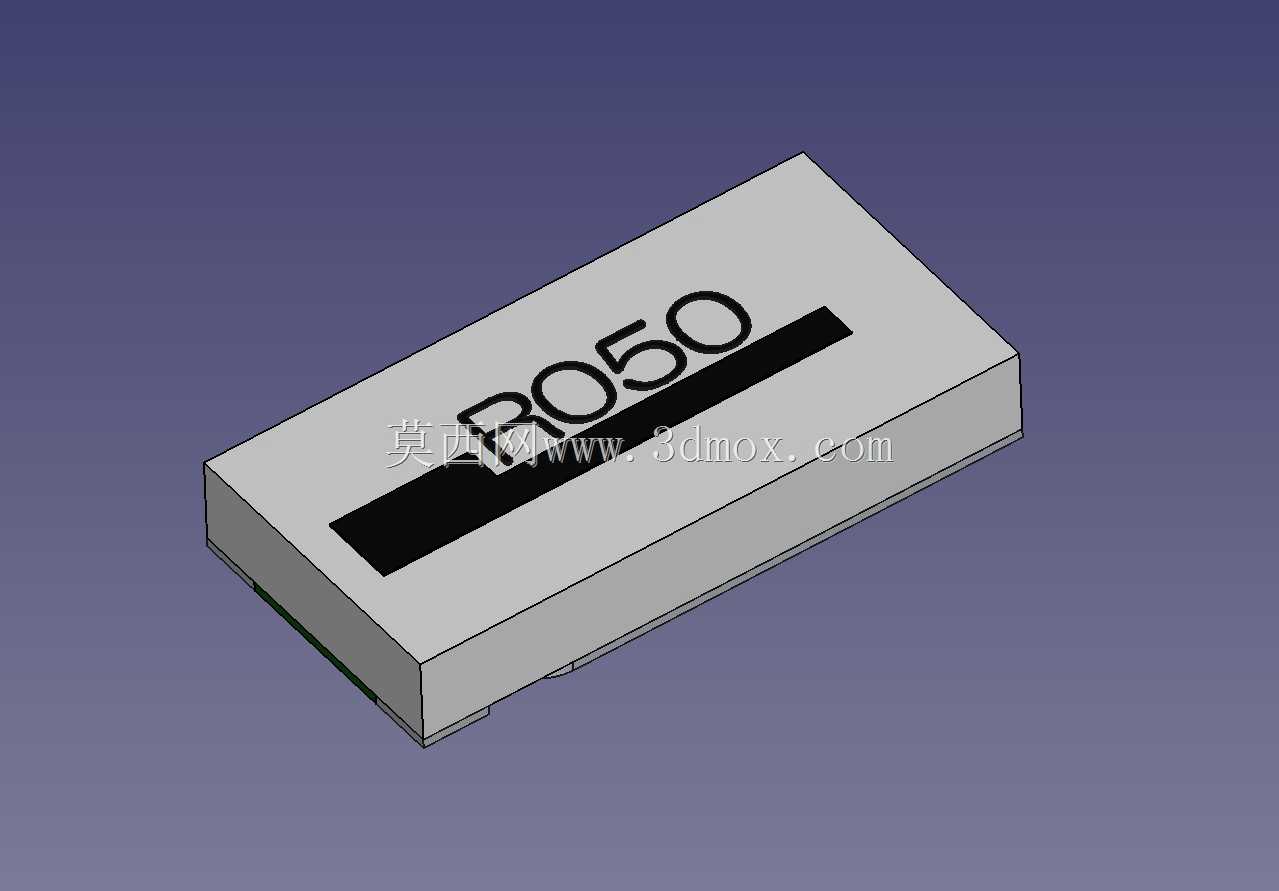

　　在电力电子、新能源电控、工业伺服驱动等领域，电流采样环节的精度直接决定整套控制系统的运行可靠性，开尔文结构的电流传感电阻正是为解决大电流采样场景下的引线压降误差问题而生的核心无源器件。这款1W功率等级、0.05Ohm阻值的贴片式电流电阻，在设计阶段就充分考虑了量产SMT贴装的工艺适配性，整体采用扁平化长方体封装结构，本体顶面预留了清晰的阻值标识区域，黑色标识条搭配醒目的阻值丝印，能够在SMT上料、人工复检、后期售后维修环节快速识别器件参数，避免错料风险。

　　从实际应用场景来看，这类低阻值电流电阻常被布置在电源回路的功率输出端、电机驱动的相电流采样支路、电池管理系统的充放电检测回路中，依靠自身极低的阻值将回路电流转化为毫伏级的电压信号，传递给后端的运算放大电路与ADC采样模块，为控制系统提供实时的电流反馈数据。开尔文四线连接的设计思路，是将电流流经的主功率回路引脚与电压采样的检测引脚做物理分离，主引脚承担大电流的通流职责，采样引脚仅接入高阻抗的检测电路，几乎无电流流过，从根源上消除了引脚接触电阻、引线电阻带来的采样误差，这也是这类电阻相比普通贴片采样电阻精度更高的核心原因。

　　在外形尺寸与安装边界的设计上，这款电阻采用标准的表贴封装轮廓，本体厚度控制在适配常规波峰焊、回流焊工艺的范围内，引脚的焊盘伸出长度与宽度完全匹配行业通用的焊盘设计规范，结构工程师在绘制PCB封装时，只需要按照器件手册给出的焊盘尺寸绘制，就能保证贴装后的焊接强度，不会出现立碑、虚焊等工艺问题。本体的边角做了微小的倒角处理，既可以避免生产转运过程中边角崩裂，也能减少贴装时吸嘴吸附的定位偏差，提升SMT产线的贴装良率。顶面的标识区域做了哑光处理，避免丝印字符反光，方便自动化光学检测设备识别字符，完成贴装后的器件校验。

　　从结构设计的细节来看，电阻的内部导电体与外部封装的结合面做了应力释放设计，因为这类电阻在工作时会通过数安培的大电流，器件自身会产生一定的温升，不同材料的热膨胀系数存在差异，如果没有应力释放结构，长期冷热循环后容易出现封装开裂、阻值漂移的问题。封装材料选用耐高温的阻燃工程塑料，能够满足回流焊过程中两百多度的高温冲击，同时在设备长期运行过程中，具备足够的绝缘强度，避免电阻与周边相邻器件发生爬电、击穿问题。引脚部分采用镀锡处理的铜质基材，既保证了足够的通流能力，也具备优秀的焊接润湿性，能够适配无铅焊料的焊接工艺要求，符合当前电子制造业的环保规范。

　　在设备选型阶段，结构工程师与硬件工程师需要协同确认这类电阻的安装空间，除了器件本体的长宽高占位之外，还需要在电阻周边预留足够的爬电距离，尤其是在高压应用场景中，电阻两端的电位差可能达到数十伏，必须按照安规要求预留足够的电气间隙，避免高压打火。另外，由于电阻工作时存在温升，布局时要尽量远离对温度敏感的周边器件，比如精度等级较高的运算放大器、基准电压源等，防止电阻的热辐射影响周边器件的工作精度。在三维建模过程中，这款模型准确还原了器件的真实轮廓、丝印位置、引脚形态，结构工程师可以直接将模型导入PCB装配文件，做整机的结构干涉检查，提前发现器件与外壳、散热片、接插件等周边结构件的空间冲突问题，减少后期打样的迭代次数。

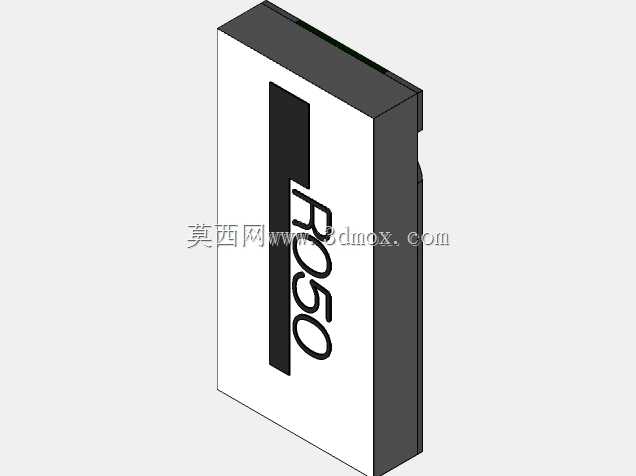

　　很多刚接触电力电子结构设计的工程师，容易忽略这类小功率采样电阻的空间占位，往往在布局后期才发现电阻与周边结构件干涉，不得不重新调整PCB布局，拖慢整个项目的研发进度。精准的三维模型能够在设计初期就把所有器件的空间占位完全模拟出来，包括丝印的位置、引脚的突出高度，甚至是焊接后焊锡的圆角高度都可以做近似模拟，让整机的结构设计更加严谨。这款电阻的模型细节还原度较高，顶面的R050标识位置、黑色标识条的尺寸、本体的灰度质感都与实物一致，在做产品渲染、对外方案展示时，也能提升整套方案的视觉真实度，不会因为器件模型过于粗糙影响方案的专业呈现效果。
