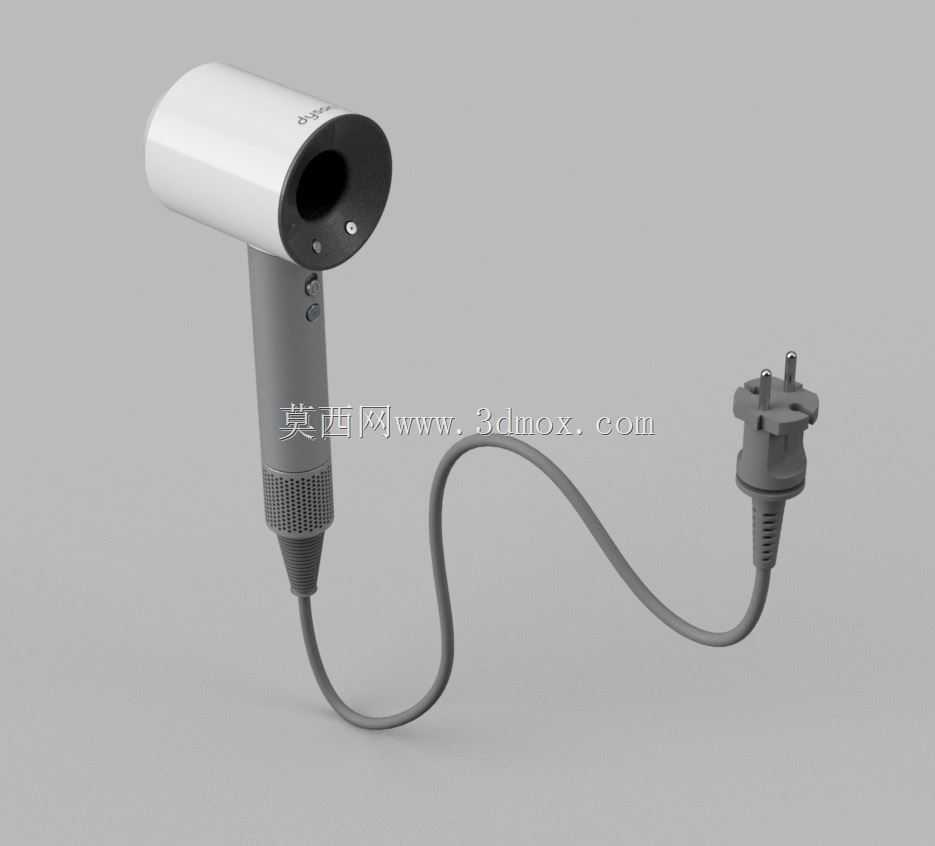

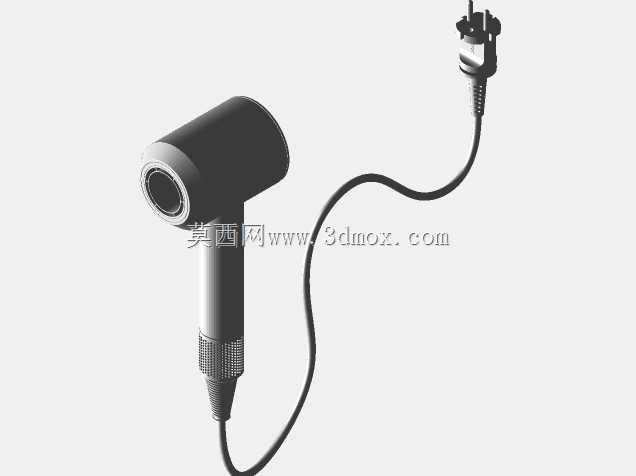

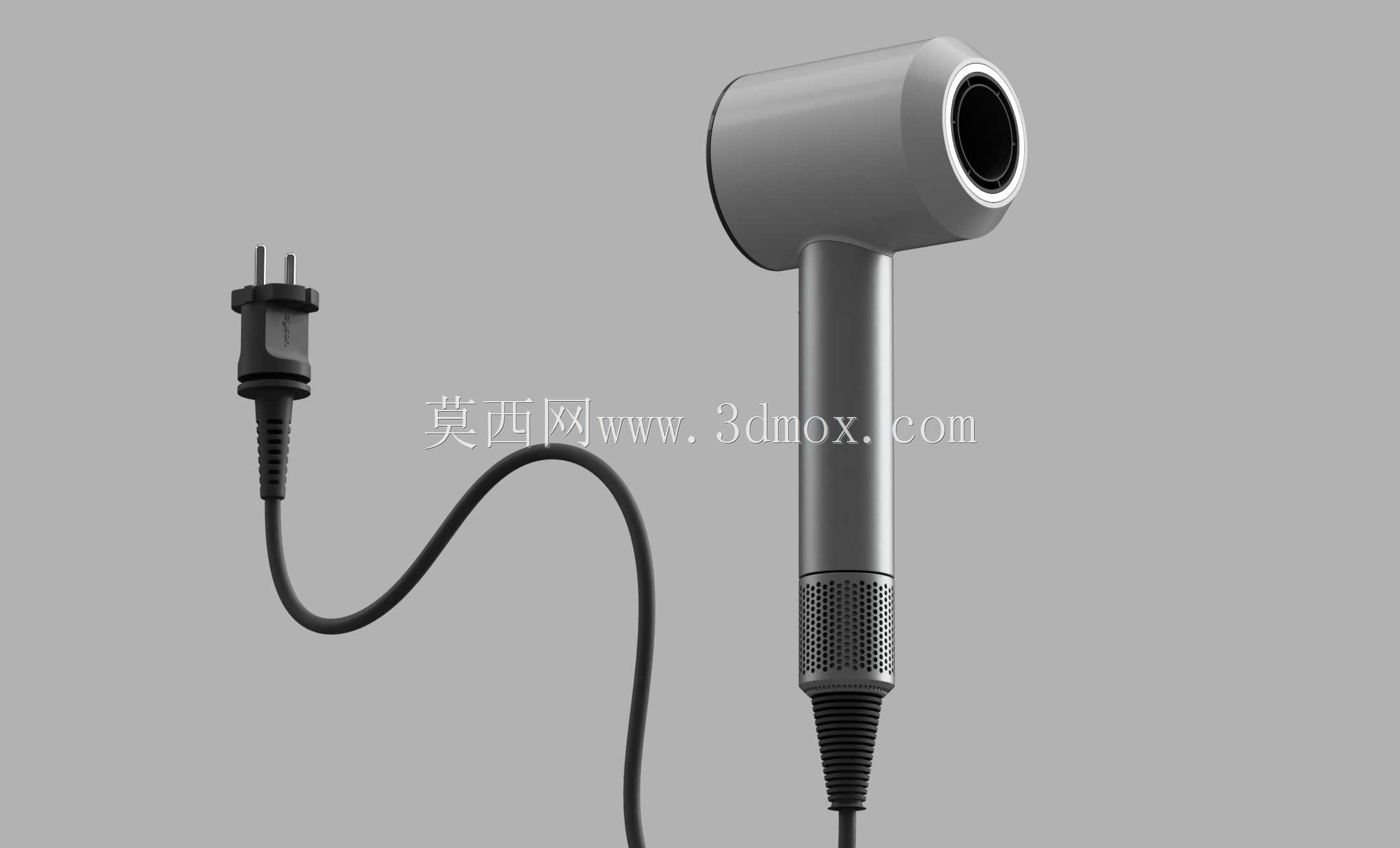

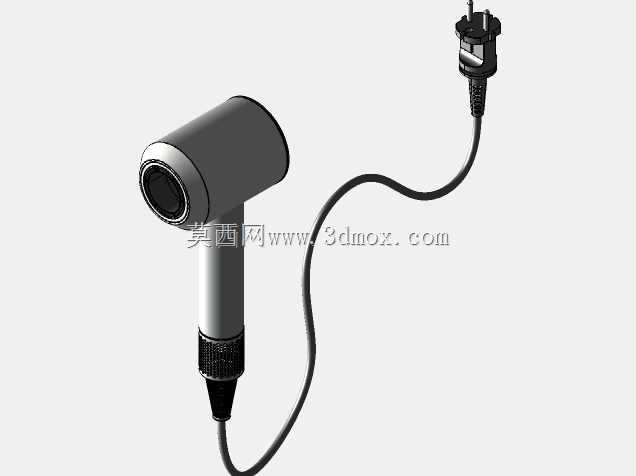

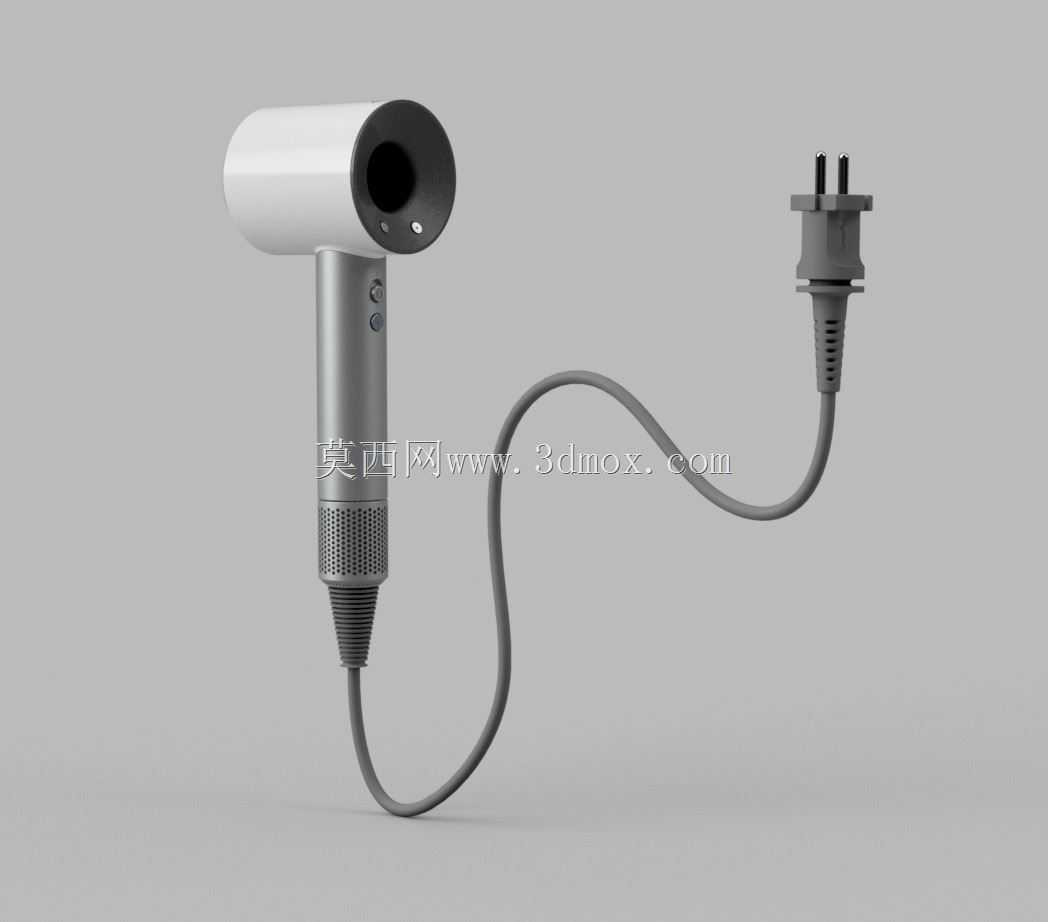

家用高速电吹风外观结构三维数模

　　这款高速电吹风的三维建模，完全围绕日常个护场景的实际使用需求展开，建模过程中优先还原了产品的人机交互逻辑与结构装配关系，没有做多余的艺术化夸张处理。从实际使用场景来看，这类高速电吹风主要面向家庭日常干发、美发沙龙造型作业，也可适配小型宠物吹干、局部物件快速风干等延伸场景，手持使用的属性决定了整机的重量分布、握持手感是结构设计阶段的核心考量点。建模时首先确定了握持段的直径边界，参考成年人手掌抓握的舒适区间，将手柄握持区的直径控制在42-48mm区间，握持段表面做了细微的网孔纹理还原，对应真机的进风过滤结构，该区域距离手柄底端的电源线出口预留了15mm的防滑过渡段，避免使用过程中电源线弯折处与手掌干涉。

　　风筒主体与手柄采用垂直T型布局，风筒的轴向长度控制在180mm以内，出风口端面距离手柄中心轴线的距离经过反复调整，确保手持吹发时风筒重心落在手掌支撑范围内，长时间举持不会出现明显的坠手感。风筒前端的环形出风结构做了分层建模，内层是高速气流的主流出通道，外层做了窄边的环形附壁流道，对应真机的气流倍增结构，建模时严格还原了两层流道的同轴度公差，环形出风缝隙的宽度控制在1.2mm，和实际量产产品的流道尺寸保持一致，避免建模偏差导致后续流体仿真参考价值下降。

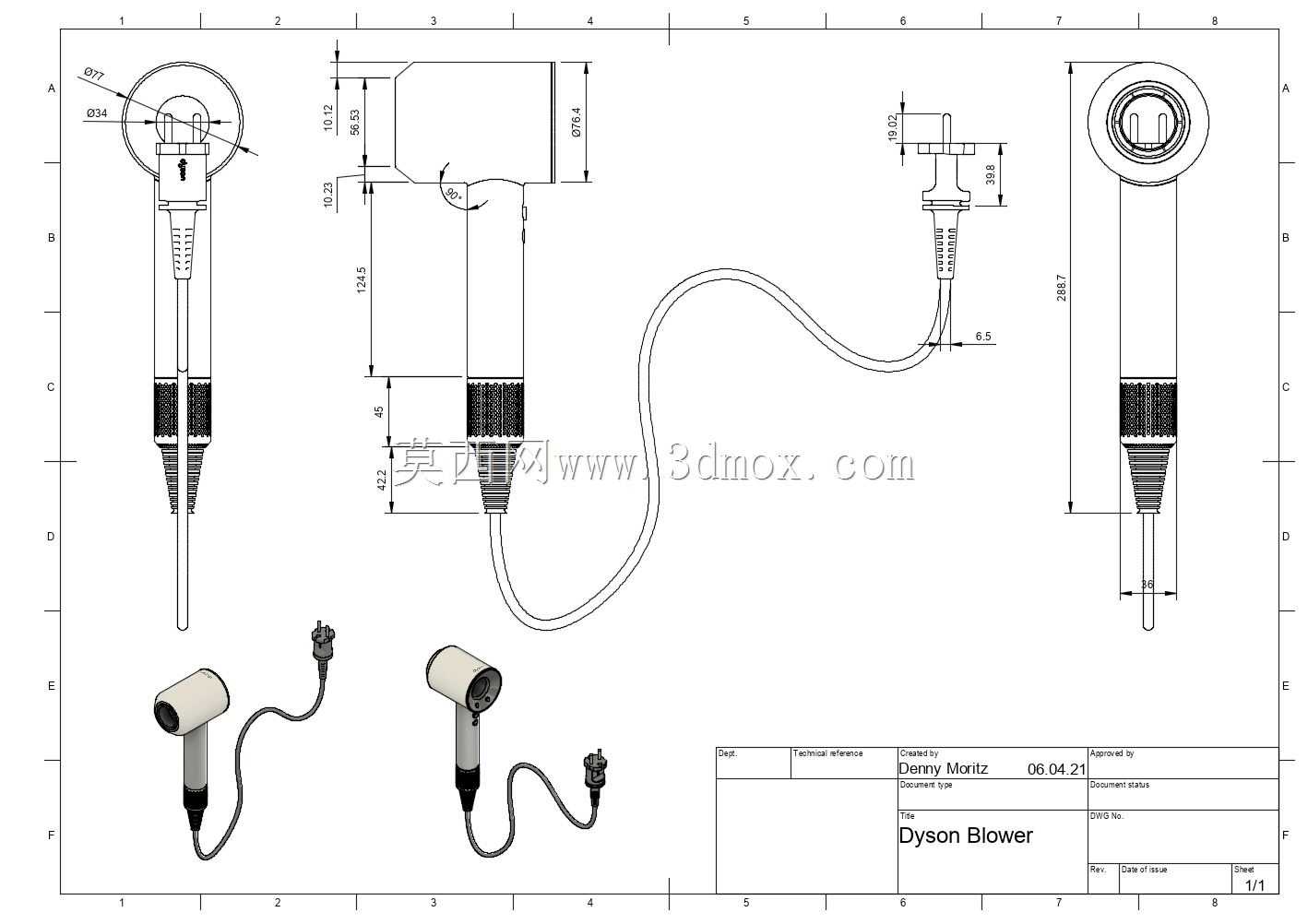

　　机身上的控制按键设置在手柄握持区的拇指自然落点位置，两个按键分别对应风量调节与风温切换，按键的凸起高度控制在1.8mm，按压行程预留0.8mm的装配间隙，既保证盲操作时的触感辨识度，也不会因为凸起过高影响握持的顺滑度。手柄底端的电源线出线位置做了锥形的防弯折护套建模，护套长度22mm，表面做了多道环形的应力释放槽，对应实际使用中电源线频繁弯折的场景，减少线材根部的疲劳断裂风险，电源线的线径建模为6.5mm，和欧规两插插头的连接位置做了一体式的过渡结构，插头插脚的间距、长度完全参考安规标准尺寸还原，插脚根部的绝缘护套长度也做了准确还原，可直接用于后续的包装尺寸校核、收纳结构设计参考。建模过程中对整机的装配边界做了严格管控，所有外观件的分模线位置都做了0.15mm的断差预留，风筒与手柄的连接位置做了隐藏式的卡扣装配结构示意，内部的电机安装位、加热组件安装腔虽然没有做完全的细节拆分，但预留了对应的安装空间边界，可作为同类产品结构设计的布局参考。整机的外轮廓最大尺寸控制在240mm（总高）190mm（风筒总长）78mm（风筒最大直径），收纳时可直接适配常规的卫生间置物架、吹风机挂架的安装尺寸，不需要额外调整收纳空间。

　　风筒尾部的进风端做了细密的格栅结构还原，格栅的开孔宽度控制在0.8mm，既保证进风面积满足高速电机的进气需求，也能避免头发被吸入机身的安全隐患，格栅的倾斜角度做了15度的内倾处理，可引导气流沿电机轴向顺畅进入流道，减少进风端的风噪产生。从建模的细节还原度来看，所有外观曲面都做了G2连续处理，没有出现曲面褶皱、棱角突兀的问题，金属质感的手柄段与哑光质感的风筒段做了分色面的清晰拆分，可直接用于后续的渲染出图、手板3D打印验证，也能作为同类手持个护电器的曲面建模参考模板，帮助结构设计师快速把握高速电吹风的比例关系与人机尺寸边界，减少前期方案迭代的重复建模工作量。
