带2mm圆角的Seeeduino XIAO开发板结构设计

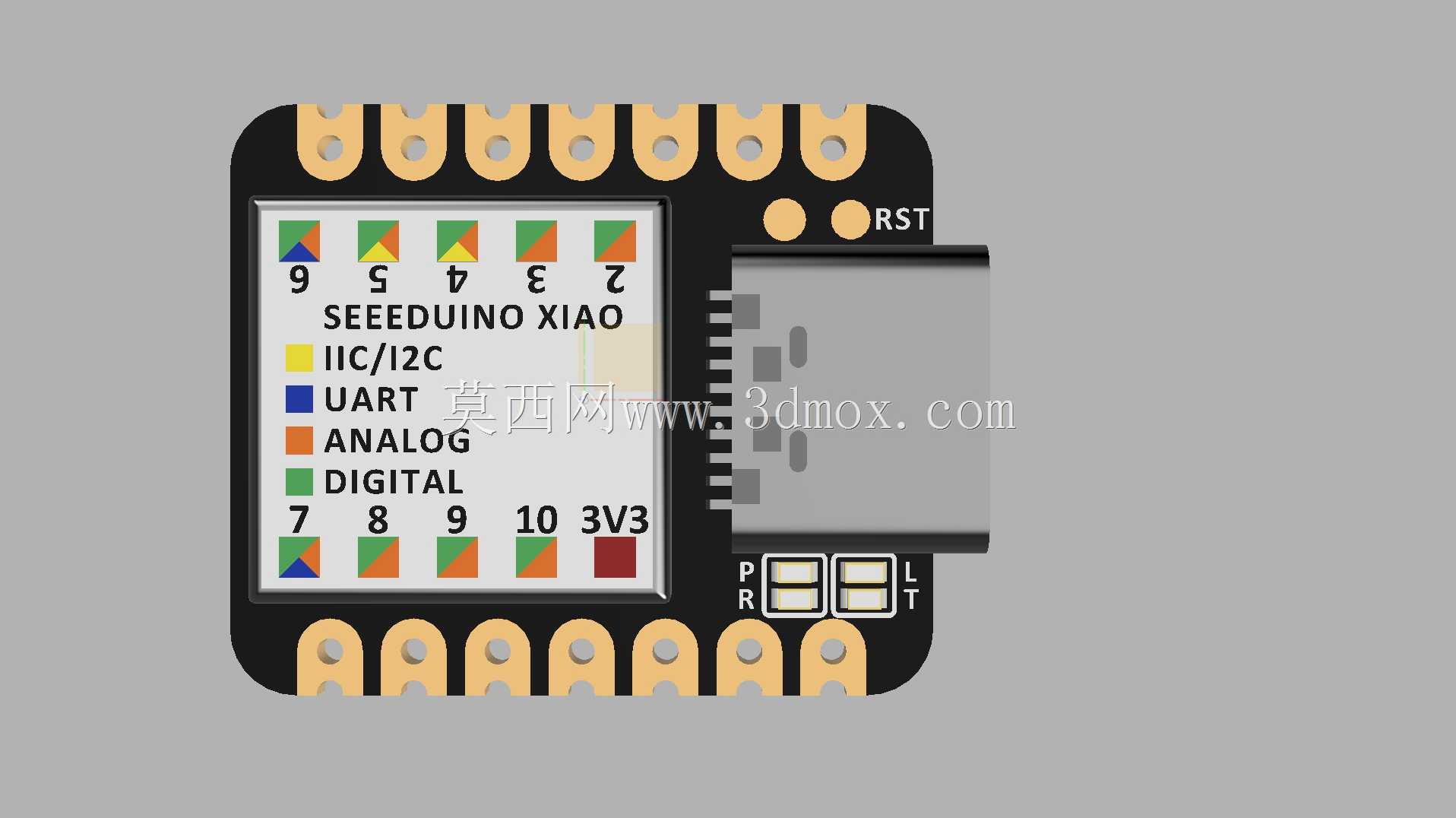

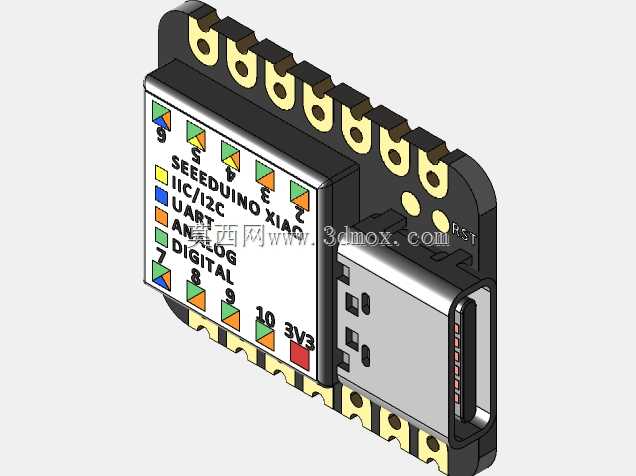

　　在嵌入式硬件开发、小型智能设备原型搭建的场景里，开发板的外形适配性往往是结构设计阶段容易被忽略、却直接影响整机装配效率的细节。这款基于Seeeduino XIAO SAMD21做的衍生结构设计，核心改动是在原有板卡的四个边角增加了2mm的圆角处理，看似微小的调整，实则解决了不少实际装配中的痛点。

　　先从实际应用场景说起，这类超小型微控制器板卡，常被用在可穿戴设备、微型传感器节点、桌面小型创意装置、狭小空间内的控制单元里，很多时候需要把板卡嵌进3D打印的外壳、注塑的小型腔体或者层叠安装在紧凑的PCB支架上。原版直角边的板卡在嵌入安装槽的时候，边角很容易刮蹭安装槽的内壁，尤其是FDM工艺打印的外壳，内壁难免有细微的层纹凸起，直角边角卡入时不仅阻力大，还可能剐蹭掉板边的阻焊层，甚至在反复拆装的时候造成边角铜箔起翘。增加2mm圆角之后，板卡导入安装槽的过程顺滑很多，圆角的导向作用能让板卡自然滑入定位位置，不需要刻意对准边角，装配效率能提升不少，同时也避免了硬塞造成的板边损伤。

　　从功能特性来看，这款板卡本身保留了原版Seeeduino XIAO SAMD21的全部接口定义，板载的IIC、UART、模拟输入、数字IO引脚的位置完全和原版兼容，顶部的复位按键、侧边的Type-C接口、背面的三个状态指示灯的位置都没有做改动，也就是说所有适配原版XIAO的扩展板、外接模块都能直接用，不会因为外形的小改动影响硬件兼容性。引脚的排布依旧是两侧对称的双排焊盘设计，每个焊盘的间距保持标准的2.54mm，既可以直接焊接排针插在面包板上做原型验证，也可以直接焊接导线嵌入到最终产品里，适配不同阶段的开发需求。

　　设计思路上，这次的改动没有动板卡的核心电路布局，所有元器件的封装位置、板层的走线空间都完全保留，只是在PCB外形轮廓上做了圆角处理，圆角半径控制在2mm，这个数值是经过实际装配验证的——如果圆角半径太小，起不到顺滑导向的作用，半径太大的话，会侵占最外侧两个引脚焊盘的周边空间，容易导致焊盘距离板边过近，焊接的时候焊锡容易流到板外，也会降低板边的结构强度。2mm的圆角刚好在不影响焊盘安全间距的前提下，最大化优化了装配体验，同时板卡整体的长宽尺寸和原版完全一致，不会因为圆角改动导致原有外壳、固定孔位适配失效。

　　再说到安装边界的问题，这款板卡的整体厚度和原版保持一致，Type-C接口的突出高度、复位按键的凸起高度都没有变化，所以在做堆叠安装的时候，上下层板卡的预留间隙不需要调整，原有设计的固定柱位置、避让空间都能直接沿用。板卡四个角的位置没有设置安装孔，这也是延续了原版的设计，毕竟这类超小板卡很多时候是靠排针支撑、或者外壳卡槽固定，不需要额外的螺丝固定，圆角处理之后，就算是靠卡槽固定的结构，边角的应力集中也会比直角边小很多，跌落或者受挤压的时候，边角不容易出现PCB崩裂的情况。

　　在实际的原型开发流程里，很多结构工程师在做小型智能硬件的结构设计时，都会优先选用这类成熟的微控制器核心板，减少核心电路的开发周期，这时候核心板的外形细节就会直接影响结构设计的复杂度。比如做可穿戴的腕带设备时，外壳内部的安装空间是弧形的，直角边的板卡和弧形内壁之间会有不必要的间隙，圆角处理之后，板卡和弧形内壁的贴合度更好，能更充分利用腕带内部的狭小空间，不用额外给边角做避让槽，也减少了外壳内部的支撑结构设计工作量。还有在做小型桌面机器人的控制核心时，板卡需要安装在两层亚克力支架之间，直角边的板卡在穿层叠固定柱的时候，很容易被固定柱挡住边角，圆角之后板卡可以顺着固定柱的间隙滑入，安装的时候不用反复调整角度。

　　另外从生产加工的角度来说，PCB做圆角处理也能减少生产过程中的板边磕碰损伤，V割或者铣外形的时候，圆角位置的应力更均匀，不容易出现板边毛刺，批量生产的时候成品率也会有小幅提升。对于手工焊接的开发者来说，圆角的板卡拿在手里也不容易被直角边刮到手，操作体验更好。

　　总的来说，这个设计改动虽然不大，但是完全围绕实际使用中的痛点出发，没有为了改而改，在完全兼容原版所有硬件、软件、安装尺寸的前提下，优化了装配体验、提升了板卡的结构耐用性，不管是做快速原型验证，还是直接集成到小批量的产品里，都比原版直角边的板卡更适配结构装配的需求。
