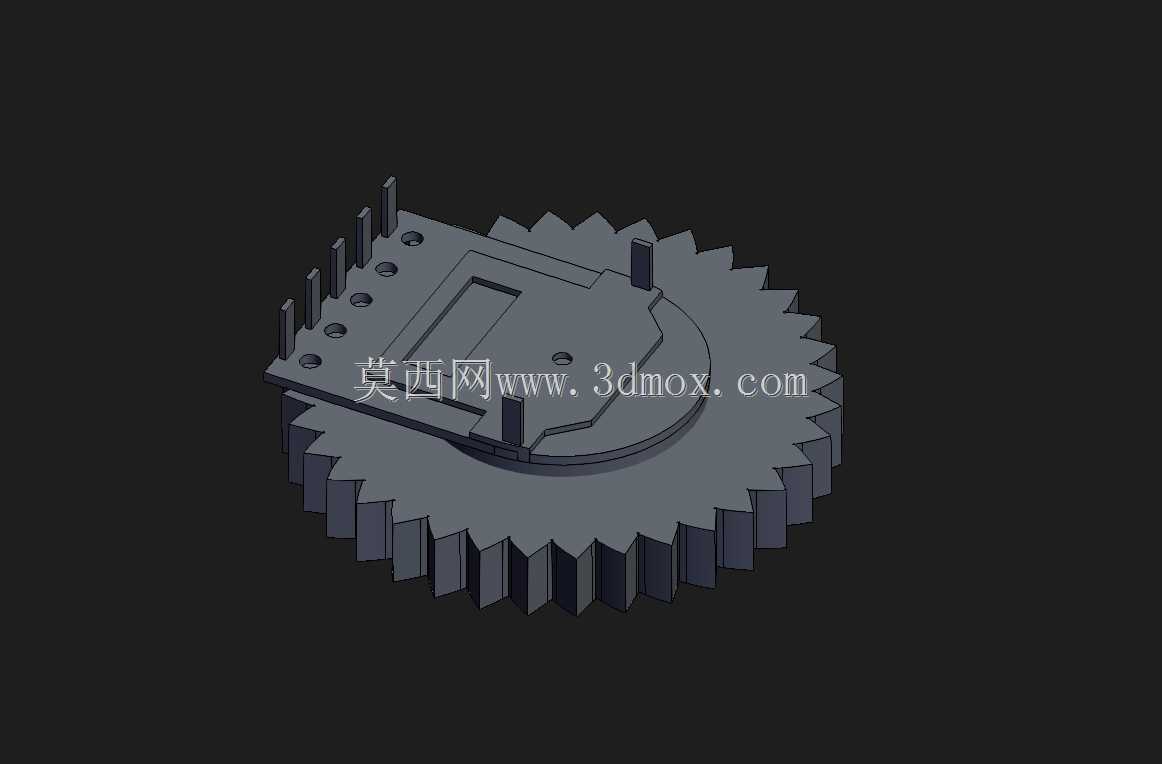

圆形拇指旋钮电位器结构设计

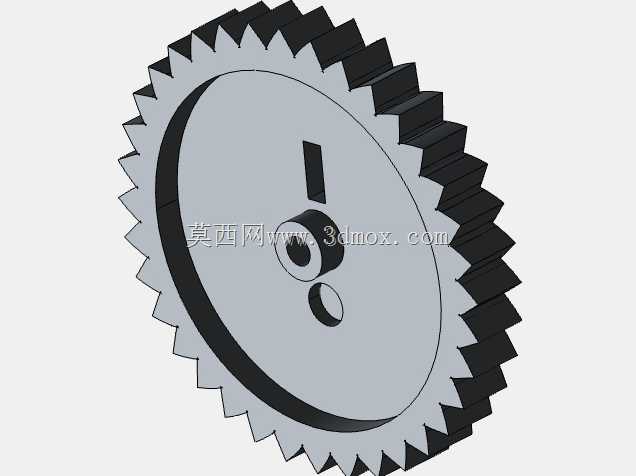

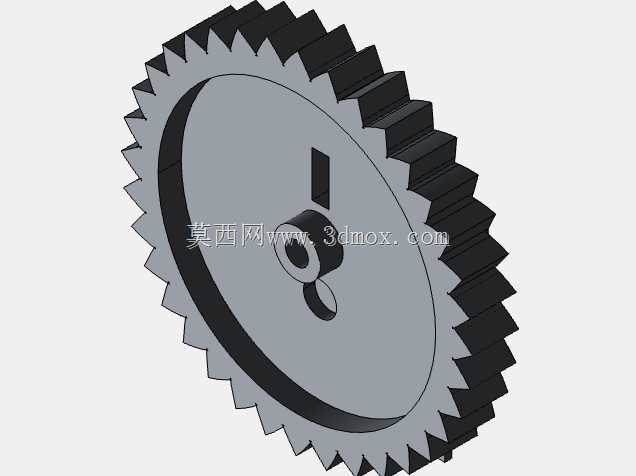

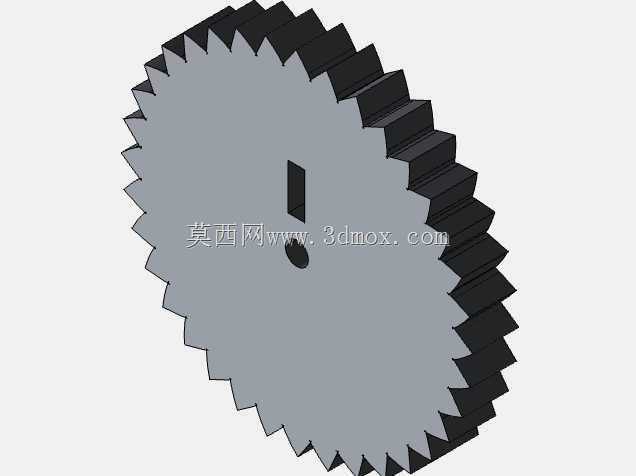

　　在电子设备的人机交互环节，拇指操作的调节部件始终是小空间操控场景的核心选型方向，这类部件不需要额外工具辅助，仅靠单指施力就能完成参数微调，广泛分布在便携测试仪器、小型音频设备、桌面嵌入式控制模块、手持工业终端的面板区域。这款圆形拇指拨盘电位器的结构设计，首先围绕单指操作的施力习惯展开，外圈的齿状结构不是装饰性设计，每一个齿槽的弧度都匹配指腹按压时的接触角度，齿高控制在不会卡滞指腹、同时能提供足够转动摩擦力的范围，避免调节时出现打滑，尤其是戴薄劳保手套操作的工业场景下，齿形的摩擦力冗余能保证调节动作的精准度，不会因为接触面打滑出现参数跳变。

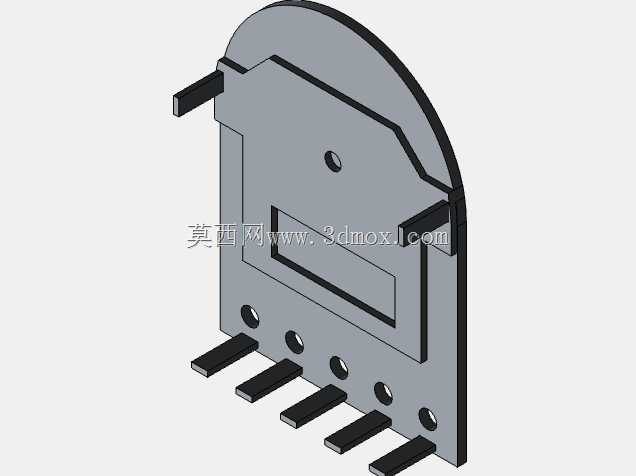

　　从安装边界来看，这款电位器采用板载直插式安装结构，引脚的排布间距匹配常规PCB板的孔位设计标准，不需要额外定制转接板就能直接完成焊接固定，主体的圆形基座厚度控制在低矮范围内，不会在面板背面占用过多纵深空间，对于内部堆叠紧凑的便携设备来说，这种低矮设计能给其他板载元件留出足够的排布余量，避免出现结构干涉。拨盘的顶部平面预留了标识粘贴区域，可根据实际使用场景印刷刻度标识或者功能符号，不需要额外加装标识牌，进一步压缩整体占用的面板空间。

　　功能特性层面，这款电位器的转动阻尼做了分段式适配，转动过程中每一个档位的反馈清晰，不会出现空程虚位，调节时的阻尼力度均匀，既不会因为阻尼过轻导致误触偏移，也不会因为阻尼过重造成单指操作费力。基座部分的定位柱设计，能在焊接前先将电位器卡合在PCB板的定位孔上，避免焊接过程中元件偏移导致的引脚虚焊、孔位对位不准问题，提升批量组装时的生产效率，减少返修率。

　　设计思路上，这款结构没有追求冗余的复杂造型，所有结构特征都服务于实际使用需求：外圈齿形服务于操作摩擦力，引脚排布服务于标准化安装，定位柱服务于组装效率，低矮基座服务于紧凑空间适配，顶部平面服务于标识集成。不同于长柄式电位器需要搭配旋钮帽使用，这款拨盘直接将操作接触结构和电位器主体整合为一体，减少了额外配件的采购与组装环节，也避免了旋钮帽脱落、松动带来的使用故障。

　　在实际应用场景中，这类电位器常被用于需要快速微调参数的设备面板，比如小型信号发生器的输出幅度调节、便携音频设备的音量调节、手持检测设备的阈值调节、桌面小型电源的电压电流微调，在这些场景下，操作人员不需要大幅度抬臂或者更换操作姿势，仅靠拇指就能完成快速调节，操作路径短，调节效率高。同时圆形的结构没有突出的操作柄，在设备收纳或者移动过程中，不会因为磕碰导致电位器被误碰改变参数，也不会因为突出结构被撞断损坏，相比长柄电位器的抗磕碰能力更强，更适合移动类、便携类设备使用。

　　从结构强度来看，基座部分采用加强筋设计，在拨盘受到侧向按压力的时候，加强筋能分散受力，避免基座开裂或者引脚变形，齿形部分的厚度均匀，不会出现局部应力集中导致的齿部断裂，即使频繁操作也能保证结构的稳定性。转动部分的限位结构设置在合理的转动角度范围内，避免过度转动导致内部碳膜磨损，延长元件的实际使用寿命。
