带公共NO与NC引脚直柄式微动开关结构

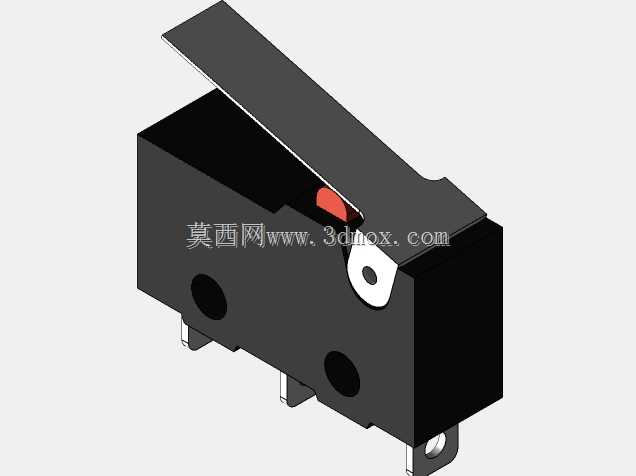

　　在自动化生产线的工位检测、家电产品的门盖状态反馈、小型机电设备的行程限位场景里，这类带直柄触发杆的三脚微动开关是出现频率极高的基础电气元件，很多结构工程师在做选型适配时，往往会忽略引脚定义与安装边界的匹配细节，导致后期装配时出现触发行程偏差、引脚接线错位的问题。这款微动开关的设计核心围绕小行程快速通断的需求展开，主体基座采用耐温阻燃的工程塑料注塑成型，表面做了哑光磨砂处理，避免生产装配过程中表面留痕影响外观一致性，基座上预留的两个圆形定位沉孔，是为了适配M2规格的自攻螺丝安装，安装孔的中心距严格按照行业通用的12.8mm标准做公差管控，能直接替换市面上绝大多数同规格的常规微动开关，不需要重新调整安装板的孔位设计。

　　触发部分采用细长金属直柄结构，柄身采用不锈钢材质冲压成型，表面做了钝化防锈处理，柄的根部通过铆接结构与基座内部的动触片联动，直柄的触发角度设计在15度到30度的有效行程区间，当外力按压直柄达到额定触发行程时，内部触点能在10ms内完成通断切换，不会出现接触拉弧导致的触点烧蚀问题，适合需要高频次触发的检测工位使用。引脚部分一共设置三个插片式接线端，分别对应公共端、常开NO端、常闭NC端，三个引脚的间距统一为3.5mm，刚好适配市面上标准的2.8mm间距接插件，引脚采用黄铜基材表面镀锡处理，既能保证焊接时的上锡效率，也能避免长期使用出现氧化导致的接触电阻过大问题，引脚伸出基座底面的长度控制在6.2mm，既可以直接插装在PCB板上做波峰焊固定，也可以通过接插件做引线连接，适配不同的装配工艺需求。

　　从实际使用的场景来看，这类微动开关常被用在3D打印机的限位检测、小型家电的门盖联锁、自动化设备的工件到位检测位置，设计时需要注意触发直柄的受力方向，必须保证外力作用方向与直柄的摆动平面保持一致，避免侧向受力导致柄部变形甚至断裂，同时安装时基座的贴合面要保证平面度公差在0.1mm以内，不然拧紧安装螺丝后会导致基座变形，卡住内部的动触片结构，出现触点无法正常复位的问题。内部的触点结构采用银合金触点材质，额定负载能覆盖AC250V 5A的常规使用场景，既能满足强电回路的小功率控制需求，也能适配弱电信号回路的通断检测，不会因为触点容量不足导致使用过程中出现触点熔焊的问题。

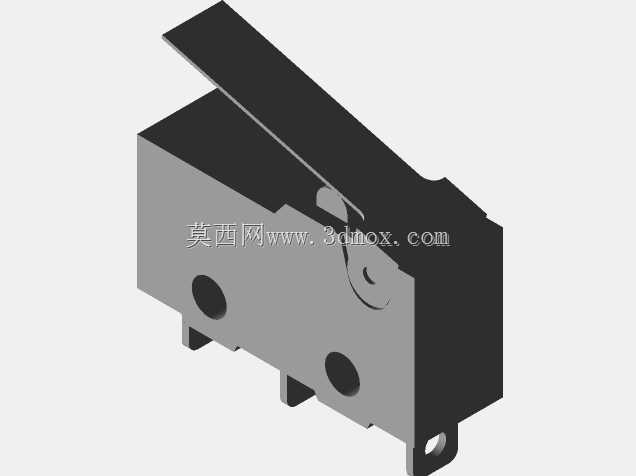

　　基座侧面没有多余的凸起结构，整体外形的宽度控制在10mm以内，厚度控制在6mm左右，适合在安装空间局促的小型设备内部布置，很多做小型消费电子结构设计的工程师，会优先选用这类标准尺寸的微动开关，就是因为其安装边界清晰，不需要额外做复杂的避让结构设计，能有效压缩整体结构的设计空间。在做三维建模时，需要重点还原触发直柄的摆动角度范围、安装孔的位置公差、三个引脚的相对位置尺寸，这些参数是后期做装配干涉检查、接线空间预留的核心依据，如果建模时忽略了直柄在自由状态与触发状态的位置差异，很容易在实际装配时出现直柄与周边结构件干涉，导致开关无法正常触发的问题。另外基座底部的引脚根部做了加强筋结构，建模时不能忽略这个细节，这个加强筋是为了避免插装接插件时引脚受力弯折，保证引脚的结构强度，很多新手建模时会把这部分简化掉，导致后期做结构强度仿真时出现应力计算偏差，影响整体结构的可靠性评估。
