P1000型C型槽式通用安装支架结构

　　做工业现场管线排布、设备附装支架设计的工程师，多半都绕不开这类C型冷弯槽件，现场施工里不管是走电气穿线管、压缩空气支管路、小型传感器安装座，还是轻型设备的侧装固定，用这种成品槽件做支架比现场焊角铁效率高太多，还不用做焊后防腐，调整位置的时候松掉螺母就能滑到指定点位，后期改线挪设备也不用拆整段支架，维护成本低很多。

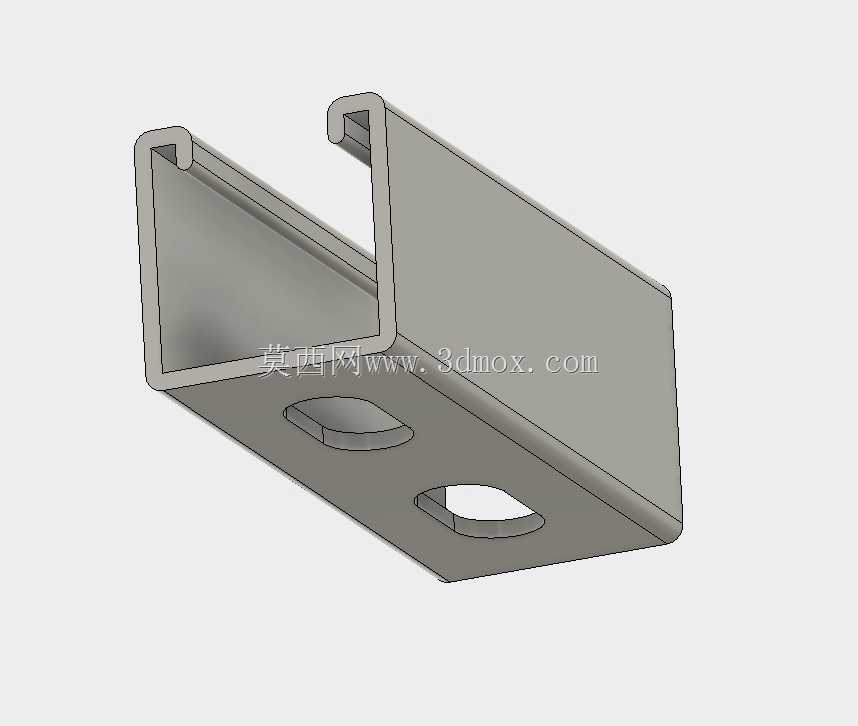

　　这个P1000规格的C型槽是行业里用得最广的通用款，截面是标准的内卷边C型结构，两侧的卷边向内弯折形成连续的卡槽，这个结构是核心受力点，配套的T型螺栓可以直接从槽口任意位置卡入，顺着槽身滑到需要的固定点位，拧紧螺母就能完成连接，不需要在型材上额外打孔，也不会破坏型材的镀锌防腐层。槽底的两个长圆孔是安装固定孔，设计成长圆形式就是为了抵消现场安装的孔位误差，不管是打膨胀螺栓固定到墙面、混凝土梁面，还是用螺栓对接其他型材，都有一定的调整余量，不用反复扩孔返工。

　　从建模的细节来看，这个槽件的折弯圆角、卷边的包边尺寸都符合冷弯冲压的工艺要求，没有出现直角折弯的应力集中结构，实际生产的时候是用镀锌带钢连续冷弯辊压成型，截面尺寸一致性好，整根长度可以根据现场需求裁切，槽身的壁厚是常规的2.0mm规格，单米承重能满足轻型支吊架的载荷要求，日常用来挂DN25以内的管线、重量不超过50kg的小型附装设备完全不会出现变形。

　　做这类支架设计的时候，首先要确认安装边界：槽的开口宽度是标准的41mm，配套的T型螺栓、螺母、管卡都是统一的适配尺寸，不用单独开模做连接件；槽底的安装孔中心距是按常规的安装间距设计，固定到墙面的时候膨胀螺栓的间距不要超过1.5米，如果是悬臂安装的话，悬臂长度最好控制在0.5米以内，避免端部载荷过大造成槽身下弯。另外要注意，这种C型槽的卷边是主要受力部位，安装T型螺栓的时候要确保螺栓头完全卡入卷边内侧，不能半搭在槽口上，不然受力的时候容易滑出，造成支架脱落。

　　现场实际用的时候，这类槽件还可以互相拼接，用直角连接件、平面连接板就能组成龙门架、壁挂支架、设备框架等多种结构，比焊接的支架灵活很多，尤其是在洁净车间、防爆车间这类不允许现场动火的区域，用这种装配式的C型槽做支架完全符合施工规范，不用办动火作业票，施工速度能提三倍以上。建模的时候要注意还原卷边的内侧间隙，这个间隙刚好能容纳标准T型螺栓的头部厚度，间隙做太大螺栓会晃，做太小螺栓卡不进去，实际生产的时候这个尺寸是辊压工序的重点管控尺寸，公差一般控制在±0.2mm以内，不然会出现配套件装不上的问题。槽底的长圆孔两端是半圆结构，宽度和配套的膨胀螺栓外径匹配，安装的时候螺栓可以在长孔里顺着槽长方向调整，抵消土建施工时的打孔误差，这个细节设计是现场安装效率的关键，很多新手设计的时候把孔做成圆孔，现场安装的时候孔对不上，只能重新打孔，既破坏型材强度又耽误工期。

　　另外，这类C型槽的表面处理一般是热浸镀锌或者电镀锌，防腐能力能满足普通室内、户外一般腐蚀环境的使用要求，如果是海边、化工车间这类强腐蚀环境，还可以选304不锈钢材质的同规格槽件，截面尺寸完全通用，连接件也可以互换，不用重新做适配设计。做三维建模的时候，还要注意槽身的折弯内圆角，一般是和壁厚匹配的R0.5到R1的圆角，不能做成直角，不然冷弯成型的时候会出现应力开裂，也不符合实际生产的工艺要求，很多新手建模的时候直接拉伸出直角结构，实际生产的时候根本做不出来，或者做出来折弯处有裂纹，影响结构强度。

　　在管线综合排布的项目里，这种C型槽还可以做多层支架，同一根立柱上可以固定多根横槽，分别走电、气、水不同的管线，分层排布清晰，后期检修的时候也方便分辨管线类型，比用角钢焊的支架规整很多，而且材料可以回收利用，项目改造的时候拆下来的槽件还能用到其他项目上，不会像焊接支架那样拆下来就只能当废铁处理，长期来看综合成本更低。
