涡轮增压器离心式压气机叶轮结构

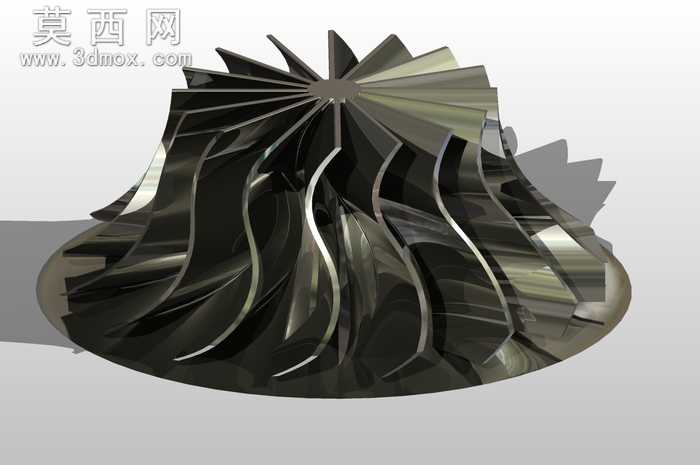

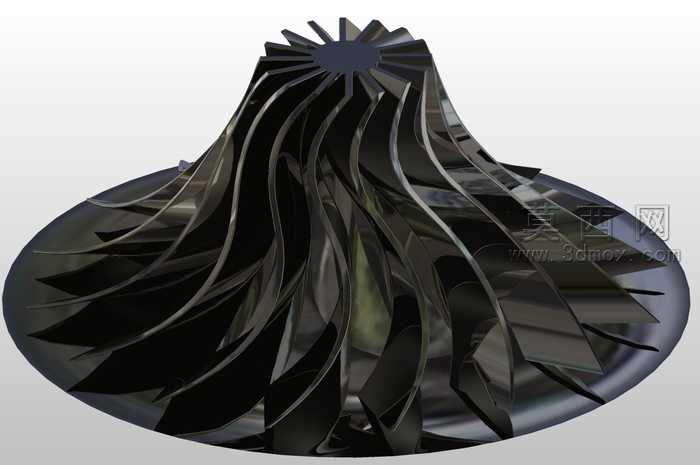

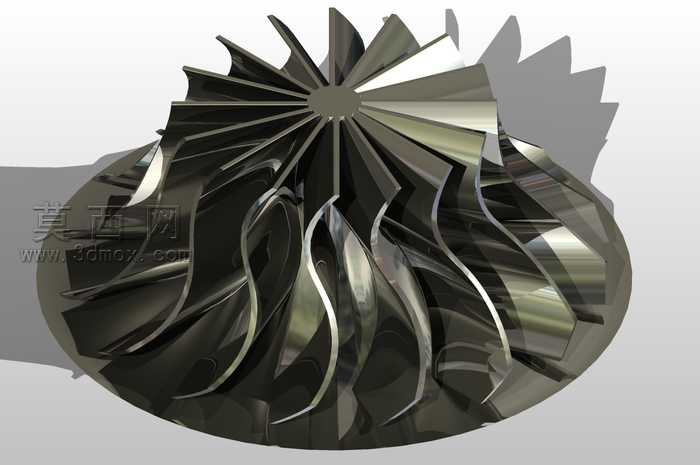

本作品为涡轮增压器配套的离心式压气机叶轮三维建模成果，建模过程依托参数化设计逻辑完成整体结构搭建，首先以气动设计给出的叶型坐标点为基础，通过样条曲线拟合构建每一片叶片的压力面与吸力面轮廓，精准控制叶片从轮盖侧到轮盘侧的扭转角度变化，保证叶道内的流体通流截面符合气动性能要求。建模时首先完成轮盘基体的回转特征构建，以叶轮中心轴线为旋转轴，绘制轮盘的子午面型线，通过回转命令生成整体轮盘基体，后续在基体上完成叶片特征的附加构建。叶片建模过程中严格控制前缘与尾缘的圆角过渡，避免尖锐结构带来的应力集中问题，同时保证叶片与轮盘衔接位置的倒角曲率均匀，符合实际加工的工艺要求。整体模型共包含12片主叶片与对应分流叶片，叶片沿圆周方向均匀阵列排布，阵列过程中严格保证每相邻叶片的节距误差控制在建模公差范围内，确保整体动平衡性能符合设计要求。材质渲染阶段采用金属质感的高强度合金钢材质，调整材质的反射率与粗糙度参数，模拟实际叶轮经过精密铣削加工后的金属表面光泽，同时通过光影渲染突出叶片型面的流畅曲面形态，清晰展现叶道的空间扭转结构。设计过程中充分考虑叶轮的实际工作工况，在叶片厚度设计上从轮盘侧到轮盖侧采用渐变厚度处理，既保证轮盘侧的结构强度满足高转速下的离心力承载要求，又控制轮盖侧的叶片厚度降低叶顶间隙的流动损失。模型的曲面构建全程采用G2连续过渡，保证所有相邻曲面之间的曲率顺滑无折角，既满足后续数控加工编程的曲面质量要求，也能精准还原真实压气机叶轮的气动外形特征，可用于涡轮增压器的结构展示、装配干涉检查以及后续的工程仿真分析参考。
