AVC涡轮鼓风机1:1逆向结构建模

　　在做工控机箱、小型激光模组、桌面级3D打印设备的散热方案选型时，经常会遇到需要侧出风高静压送风的场景，普通轴流风扇在风道阻力较大、需要定向导风的结构里往往风压不足，这时候涡轮式鼓风机就是更合适的选择。这次逆向还原的这款AVC鼓风机，是工业散热场景里应用非常广泛的一款侧吹离心风机，日常在紧凑型服务器电源、工业触控一体机、小型新风模块、投影仪光机散热组件里都能见到同规格产品的身影。

　　从实际使用的角度来说，这类鼓风机和普通轴流风扇的核心差异在于送风逻辑，轴流风扇是沿轴向推动空气流动，适合风阻小的开阔空间直吹散热，而离心鼓风机是通过叶轮旋转将进入蜗壳的空气沿离心方向甩出，从侧方的出风口定向送出，能在有限的安装空间里提供更高的静压，哪怕出风口对接了较长的导风槽、或者散热鳍片密度较高风阻较大，也能保证足够的通风量，不会像轴流风扇那样在高风阻场景下风量骤降。

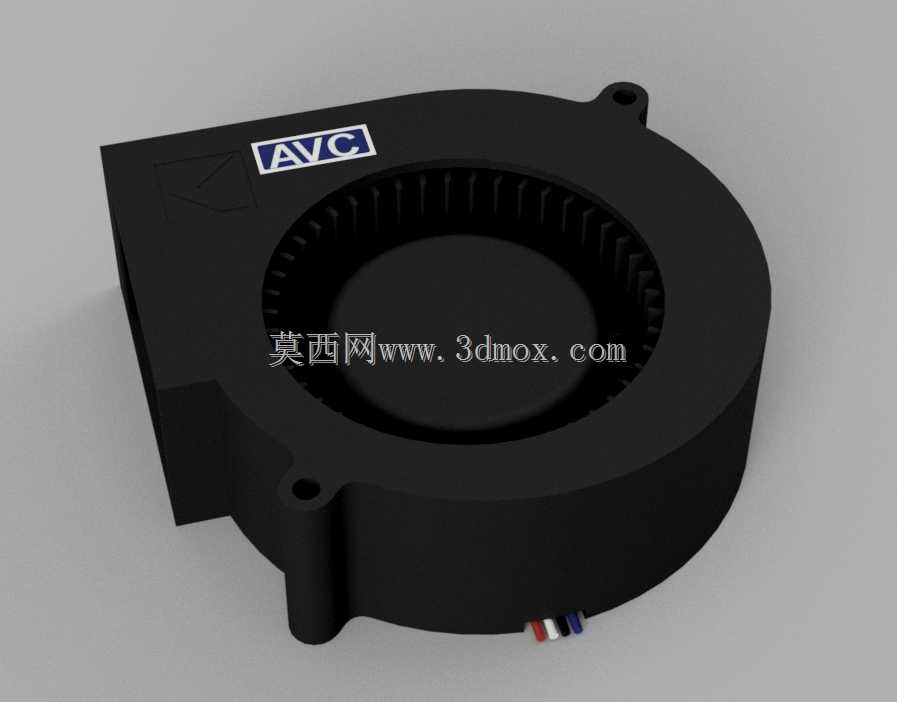

　　做逆向建模的时候，首先要卡准的是安装边界，这类风机的安装孔位是选型替换的核心尺寸，模型里完整还原了壳体上两个带安装凸台的固定孔，凸台的高度、孔的内径、两个孔位的中心距都严格按照实物1:1复刻，保证设计人员直接调用模型做结构装配的时候，不会出现安装位干涉、孔位对不上的问题。壳体的外形轮廓也完全还原实物的蜗壳线型，蜗壳的曲线弧度直接影响风机的出风效率，建模的时候没有随意简化曲线，而是通过多点拟合的方式还原了原产品的蜗壳流道轮廓，保证装配时和周边结构的间隙匹配和实物一致。

　　叶轮部分的建模也没有做过度简化，每一片叶片的弧度、叶轮中心的轮毂尺寸、进风侧的导流圈结构都和实物保持一致，虽然做结构装配的时候不需要对叶轮做干涉检查，但完整还原内部结构能让设计人员更直观地理解风机的进风范围，在设计进风侧的防尘网、导流结构的时候，可以准确避开进风遮挡区域，避免因为结构设计遮挡进风面导致风机散热效率下降。风机出线端的位置、线序的排布方向也做了还原，在做整机布线设计的时候，可以提前预留出线的空间，避免装配时线材被壳体挤压。

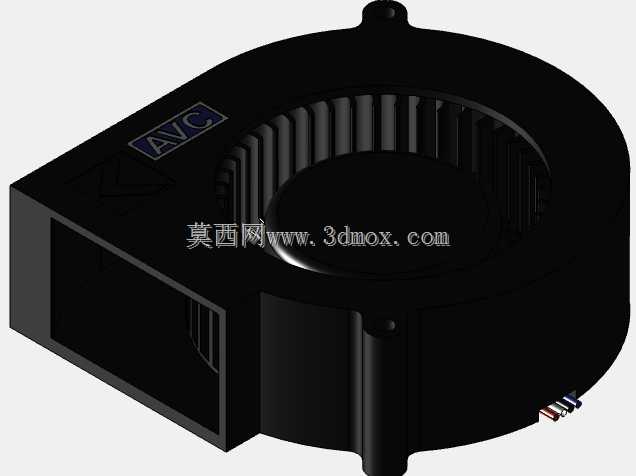

　　从功能特性上来说，这款风机是12V直流供电，额定功率18W，属于中等风量的涡轮鼓风机，适合散热功耗在100W-300W区间的密闭式设备散热，比如小型工业控制主机、嵌入式工控机、桌面型UV固化设备、小型激光雕刻机的散热模组都可以选用这个规格的风机。它的进风面在壳体正面的圆形区域，出风方向是垂直于进风轴向的侧方出风口，这种送风方向的特性非常适合在扁平化的设备内部布局风道，不需要额外做90度的导风弯头就能把气流引导到需要散热的鳍片或者发热元件位置，能有效节省设备内部的结构空间。

　　建模过程中也特意保留了壳体上的品牌标识区域的凸台结构，做设备外观设计的时候如果需要替换品牌标识或者贴附规格标签，可以直接在这个平面上做特征，不需要额外调整曲面。壳体边缘的脱模斜度、安装凸台的加强筋结构也都做了还原，这些细节虽然不影响装配，但对于需要做结构件开模评估的设计人员来说，完整的细节能更准确地评估壳体的成型工艺，判断结构强度是否满足安装要求。

　　在实际的设备结构设计里，选用这类鼓风机的时候，除了安装孔位的匹配，还要注意预留出风侧的对接空间，出风口的截面尺寸在模型里也做了1:1还原，设计导风罩的时候可以直接贴合出风口轮廓做密封结构，避免漏风影响散热效率。同时进风面和设备外壳之间要预留至少5mm的进风间隙，不能把进风面直接贴在壳体壁上，否则会大幅降低进风量，模型里完整的进风区域轮廓可以帮助设计人员快速判断设备外壳上开孔的范围，保证进风面积足够。

　　很多设计人员在选型初期找不准风机的实际占用空间，容易在装配时才发现和周边的电容、接线端子、结构加强筋出现干涉，这个1:1逆向的模型可以直接导入装配体里做干涉检查，提前规避结构冲突，减少打样阶段的修改次数。尤其是在做紧凑型设备的结构设计时，每一寸内部空间都需要精准利用，准确的风机模型能帮助设计人员更合理地布局内部元件，在保证散热效果的前提下尽可能压缩设备的整体体积。
