汉普斯HPV4线性执行器外观结构设计

　　这款线性执行器的外观建模，核心是还原设备在实际产线集成中的装配适配性，没有做内部传动结构的复刻，重点把外部安装接口、外形轮廓的装配边界做了精准还原，方便做设备整体布局时直接调用，不用再花时间核对外部干涉尺寸。在非标自动化设备的集成场景里，这类线性执行器常被用在小行程的精准位移工位，比如3C产品组装工位的工件推送、视觉检测设备的镜头调焦位移、小型包装设备的料仓挡料机构驱动，还有教学实验平台的直线运动单元搭建，很多项目在方案阶段做整机布局时，不需要深入执行器内部的丝杠、螺母、电机转子细节，只需要准确的外部轮廓、安装孔位、滑块移动范围，就能完成整体的机架设计、周边部件排布，避免后续装配出现干涉问题。

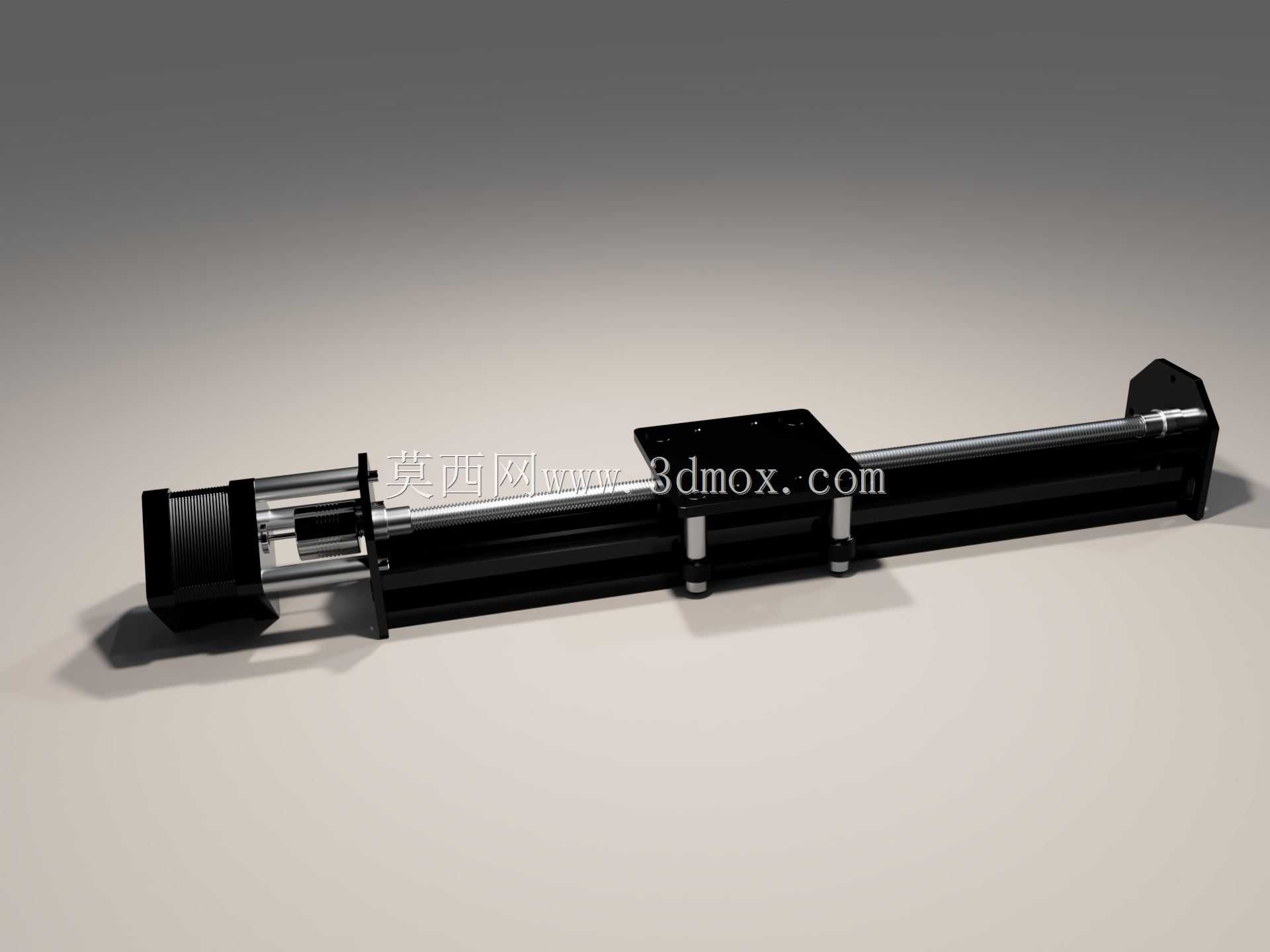

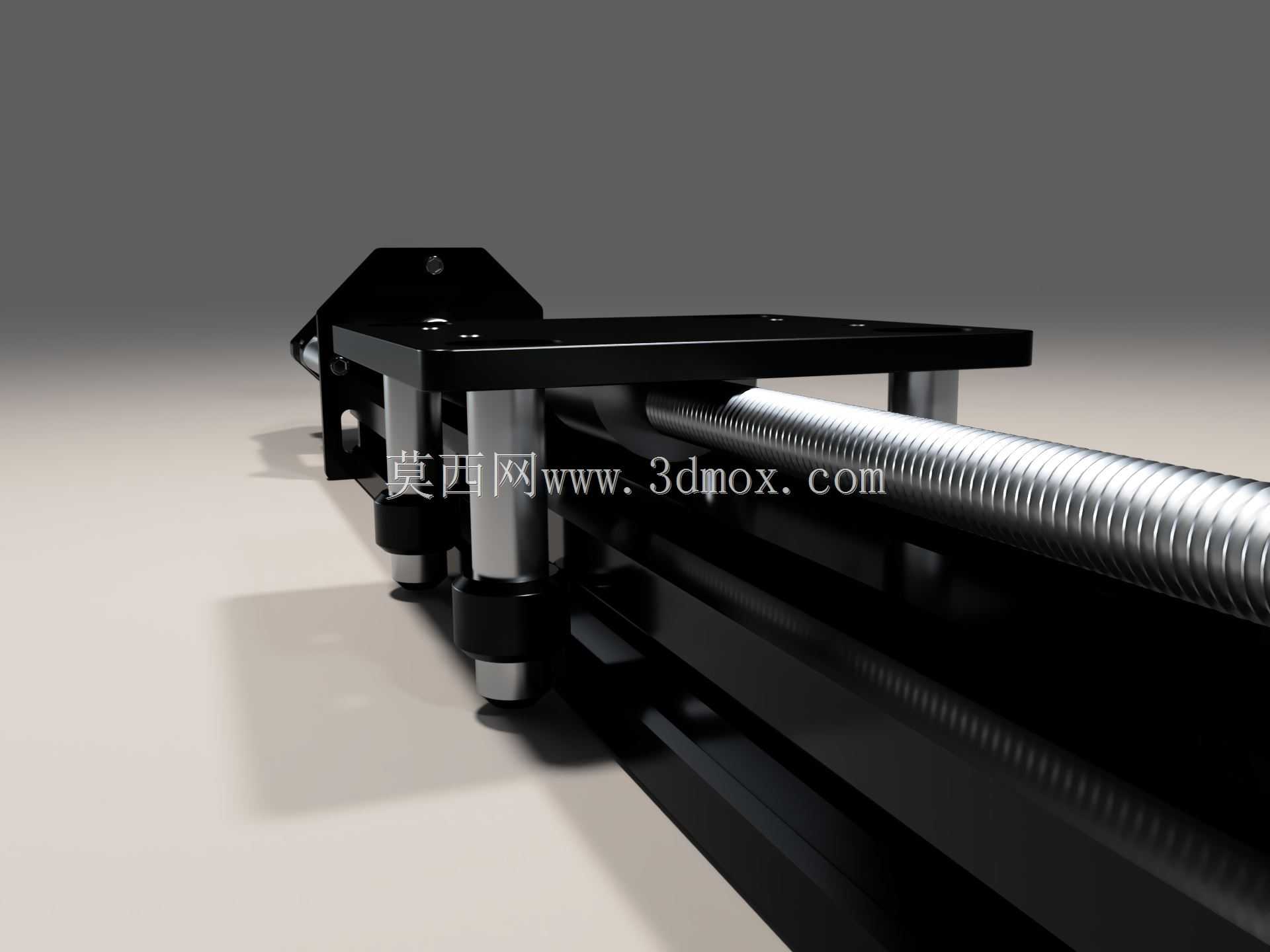

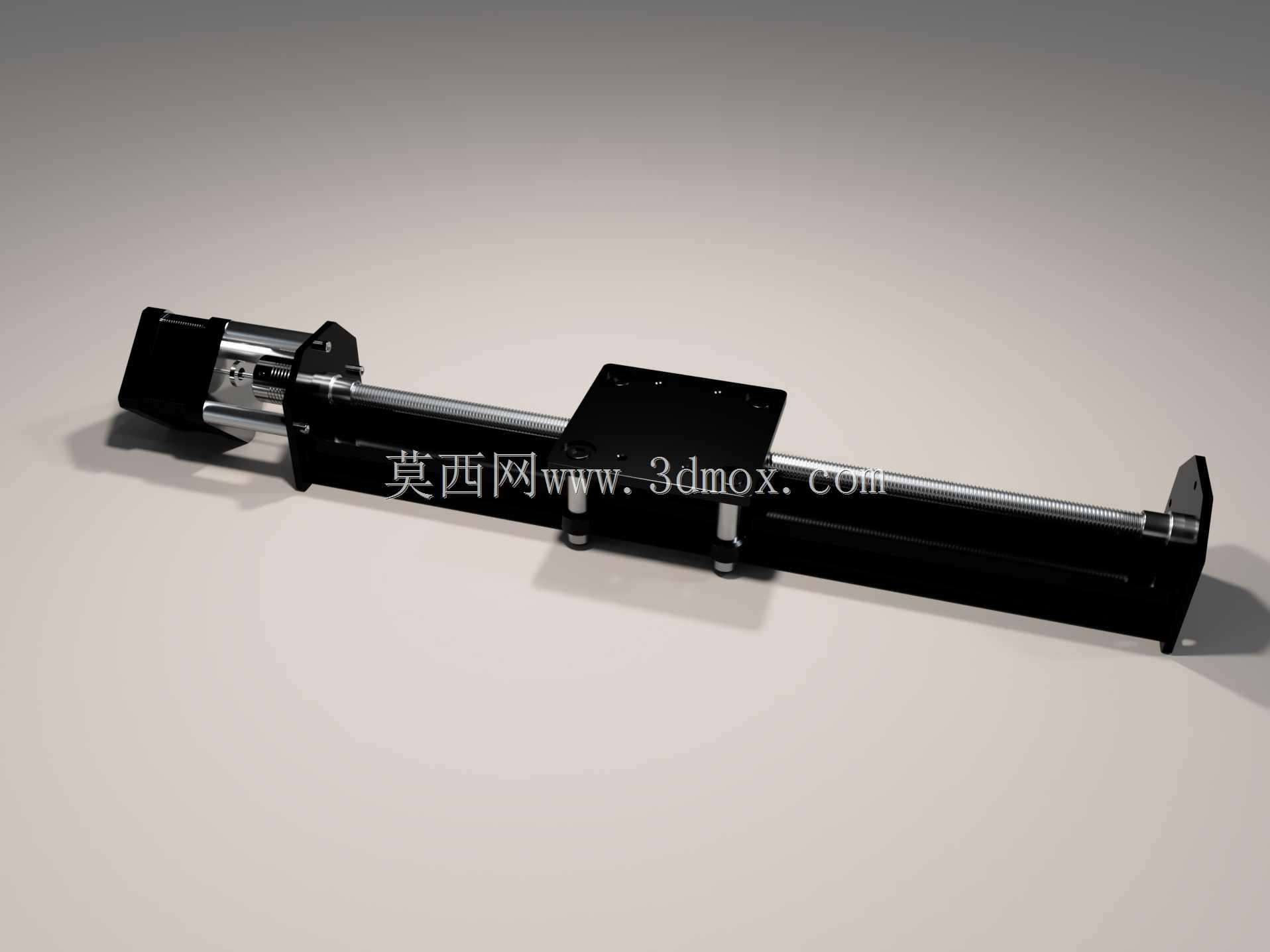

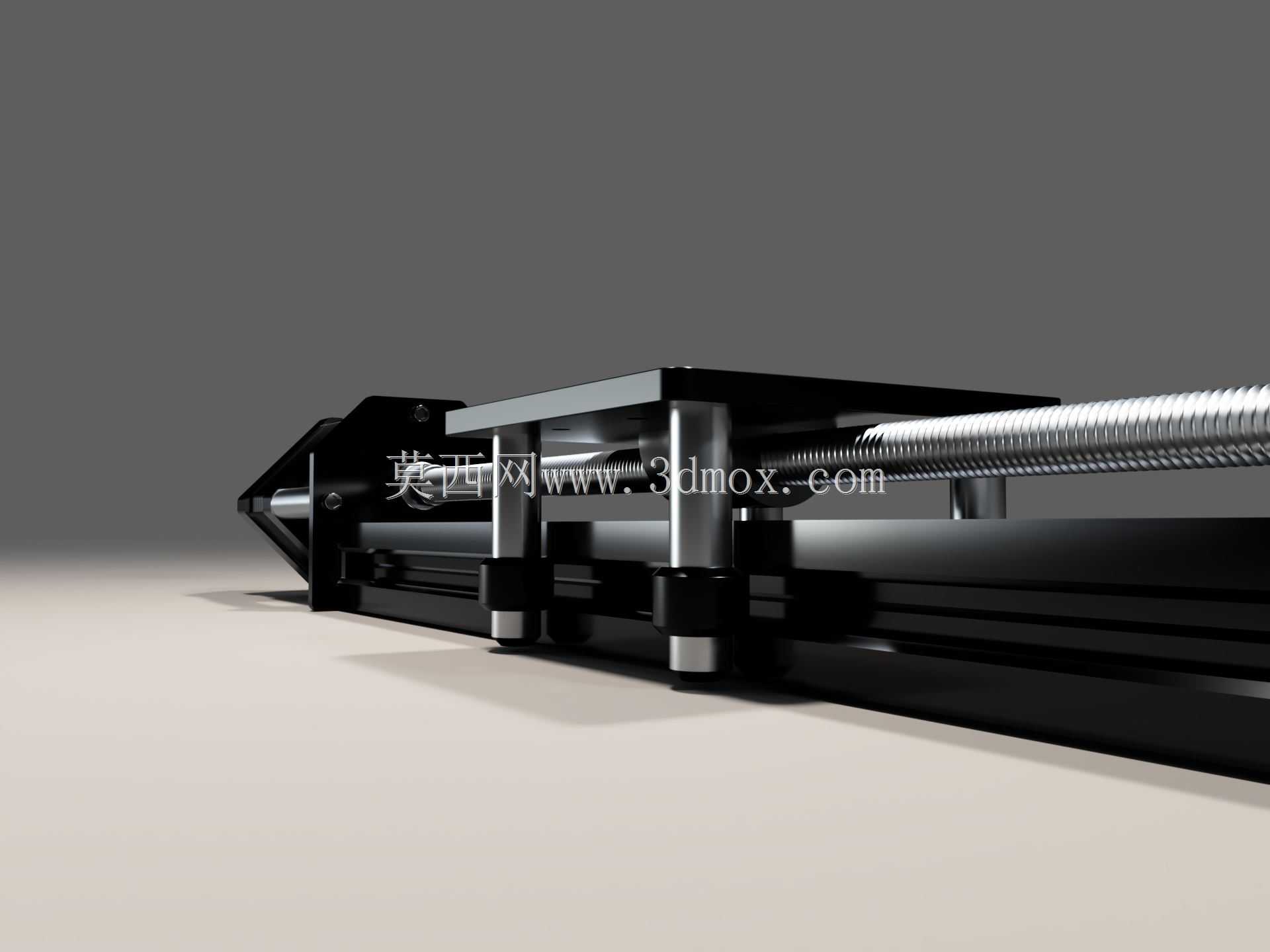

　　从结构特性来看，这款执行器采用集成式的驱动端设计，驱动电机与丝杠传动段直接同轴连接，省去了额外的同步轮传动转接结构，整体外形更紧凑，横向安装时占用的机架宽度更小。主体的型材基座采用平直的矩形截面设计，底部预留了通长的安装槽位，既可以从基座底部穿螺栓固定在设备机架的安装面上，也可以通过侧面的型材槽搭配T型螺栓做侧向固定，适配不同的安装空间需求。滑动块位于型材基座的上方，安装面为平整的矩形平面，上面预留了标准的螺纹孔阵列，用来固定被驱动的负载部件，比如推板、检测支架、夹爪安装座等，滑块的移动行程覆盖整个有效传动段，两端的限位位置做了明确的轮廓标识，布局时可以直接核对滑块移动到两端极限位置时，是否会和周边的传感器、机架立柱、管线接头发生碰撞。

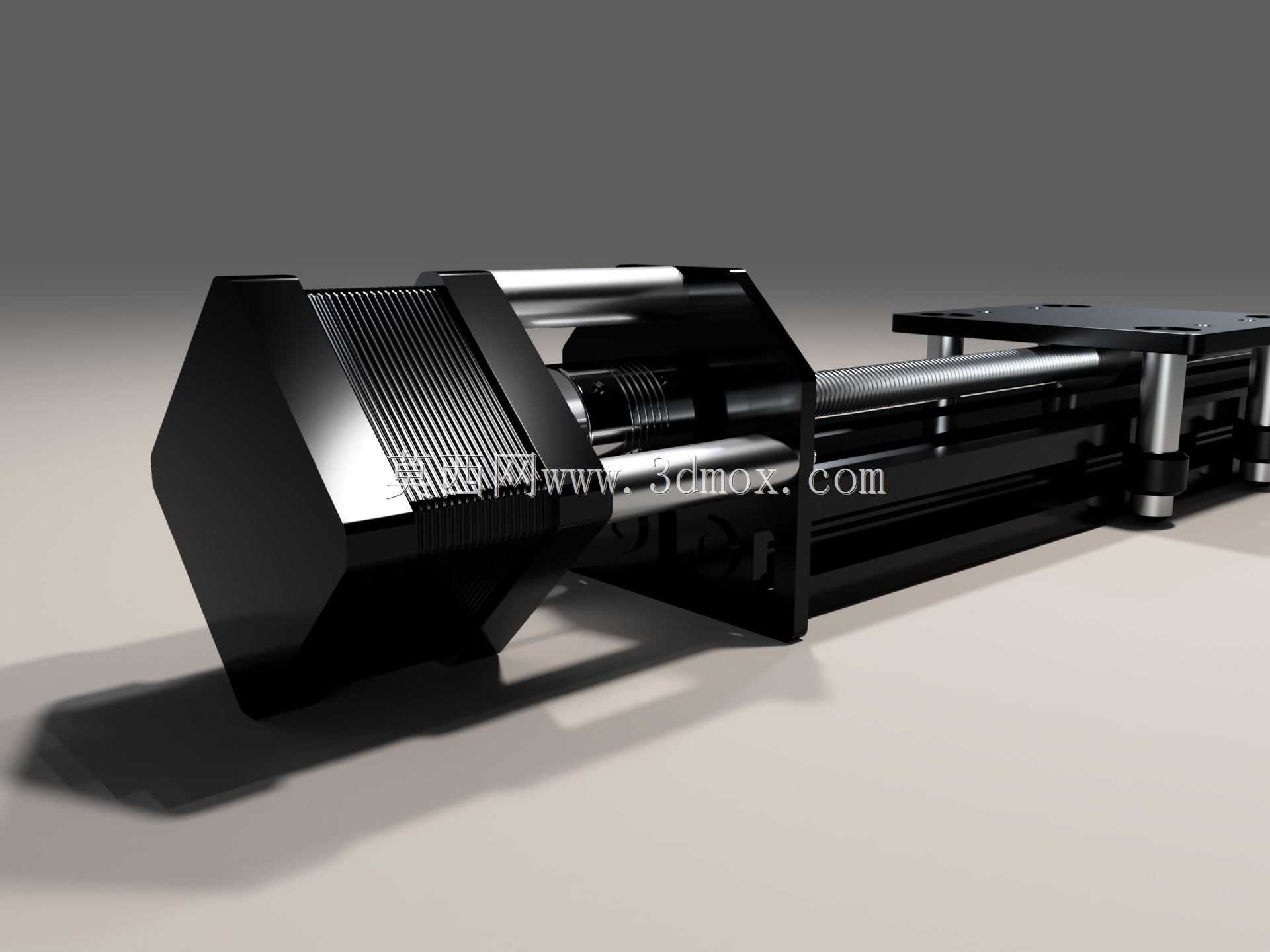

　　建模过程中，对各个部件的衔接处做了写实的细节处理，驱动端的电机外壳与传动基座的连接台阶、端盖的固定螺丝轮廓、丝杠外露部分的防护结构、滑块与基座之间的缝隙都做了还原，不是简化的方块拼接，导入到装配体里做渲染出图或者方案汇报时，能更真实地呈现设备的实际外观效果，不会因为模型过度简化显得方案粗糙。安装边界的尺寸核对是这类外观模型的核心，整个执行器的总长度是固定行程加上两端驱动端、尾端支撑座的尺寸，建模时严格按照实物的外部尺寸做了1:1还原，驱动端的电机外径、出线方向、尾端支撑座的突出尺寸都和实物一致，在做设备布局时，不需要额外预留模糊的安装余量，直接按照模型的轮廓排布周边部件即可，比如驱动端旁边要布置光电传感器的安装支架，就可以直接根据模型的电机外径确定支架的安装位置，避免后续实物安装时出现支架和电机外壳干涉的问题；尾端如果要布置机械限位块，也可以直接根据尾座的轮廓确定限位块的固定位置，不用反复核对实物尺寸。

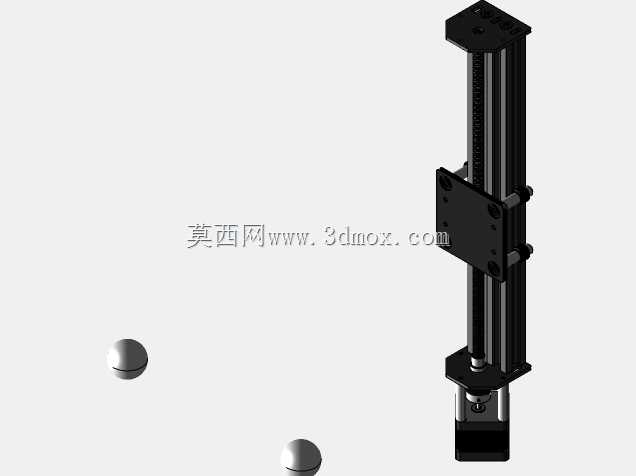

　　在不同的应用场景下，这类线性执行器的安装姿态也有区别，除了常见的水平卧式安装，也可以做立式垂直安装，用来带动小负载做上下升降动作，比如小型点胶设备的针头升降、条码扫描设备的高度调节，建模时还原了基座各个面的平整性，立式安装时基座的底面和侧面都可以作为安装基准面，保证安装后执行器的直线度符合使用要求。滑块的负载安装面做了沉孔标识，固定负载时螺栓不会突出滑块表面，避免滑块移动时螺栓刮蹭到基座上方的防护结构或者周边的管线。另外，模型也还原了执行器整体的外观分件，驱动电机的黑色外壳、阳极氧化黑色的基座型材、金属色的丝杠与连接轴、黑色的滑动块，不同材质的外观区分清晰，在做整机渲染时可以直接赋予对应的材质，快速生成逼真的方案效果图，不用再重新拆分部件调整材质。

　　很多工程师在做项目方案时，往往会因为找不到准确的执行器外部模型，只能自己粗略画个方块代替，很容易出现尺寸偏差导致后续加工的机架安装孔位不对、周边部件干涉，这款外观模型刚好填补了这个需求，不需要拆解内部结构，只需要准确的外部轮廓与安装尺寸，就能满足方案阶段的布局、出图、渲染需求，大幅减少前期方案设计的重复建模工作量，也能提升方案设计的精准度，避免因为模型尺寸不准导致后续的设计返工。在实际选型搭配时，也可以直接把这个模型导入到装配体里，核对和所选伺服电机、光电开关、拖链等周边配件的适配性，比如拖链的安装高度是否会和滑块的移动路径干涉，光电开关的触发光片是否能准确对准滑块上的触发位，这些细节都可以通过精准的外观模型提前验证，减少实物调试时的问题。
