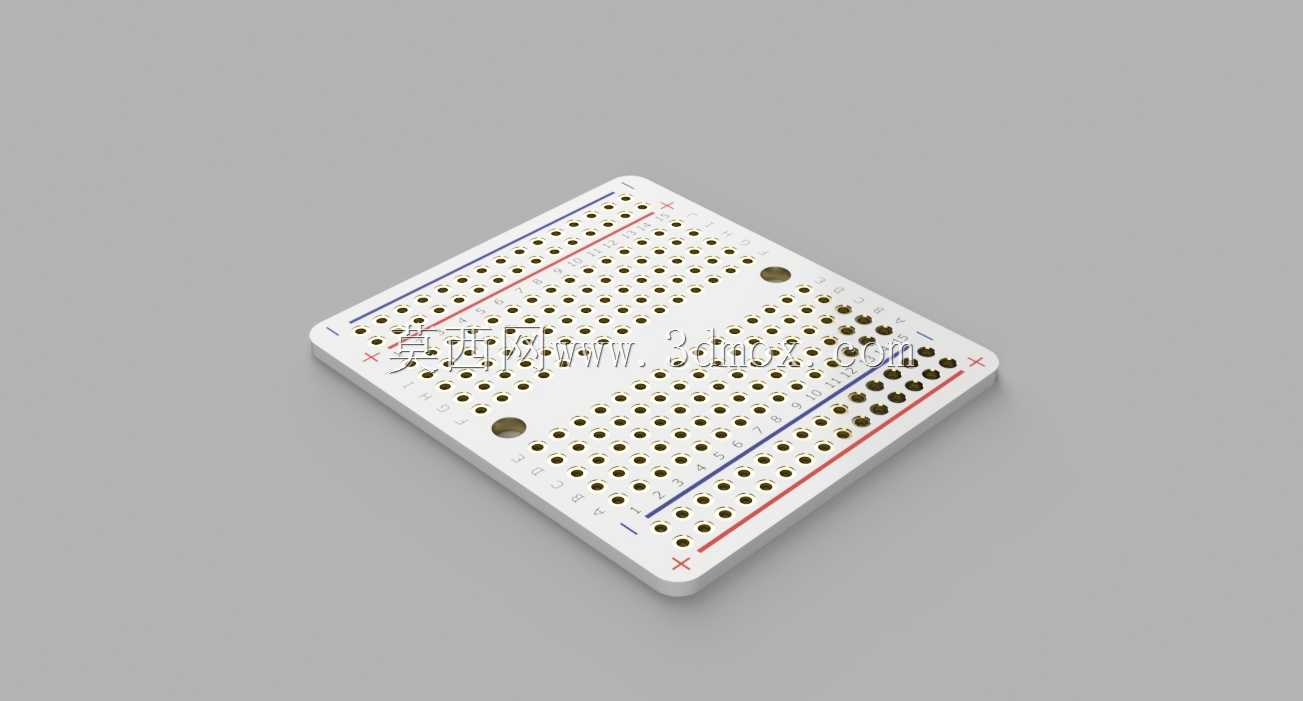

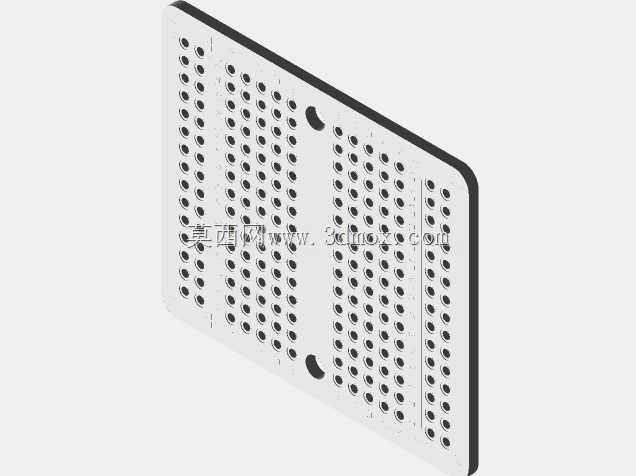

四分之一尺寸Perma-Proto面包板PCB结构

　　在电子原型开发、教学实验、小批量电路验证场景中，这类四分之一尺寸的免焊面包板PCB是电子工程师、硬件开发者日常接触频率极高的基础载具，区别于传统可反复插拔的塑料面包板，这款PCB材质的Perma-Proto板兼顾了临时电路验证的便利性与永久焊接固化的稳定性，解决了普通塑料面包板接触不良、长期使用簧片松弛、无法在振动环境下保持电路连通的痛点。

　　从实际使用场景来看，这类板件常被用于高校电子类专业的课程实验、创客项目的原型固化、小型嵌入式设备的功能验证板、工业现场临时信号调理电路的快速搭建，相比全尺寸面包板，四分之一的尺寸更适配空间受限的安装场景，比如小型机器人内部的信号转接、桌面级小型检测装置的电路承载、穿戴式电子设备的原型验证，不需要占用过多安装空间，同时能承载常规直插元件的焊接与接线需求。

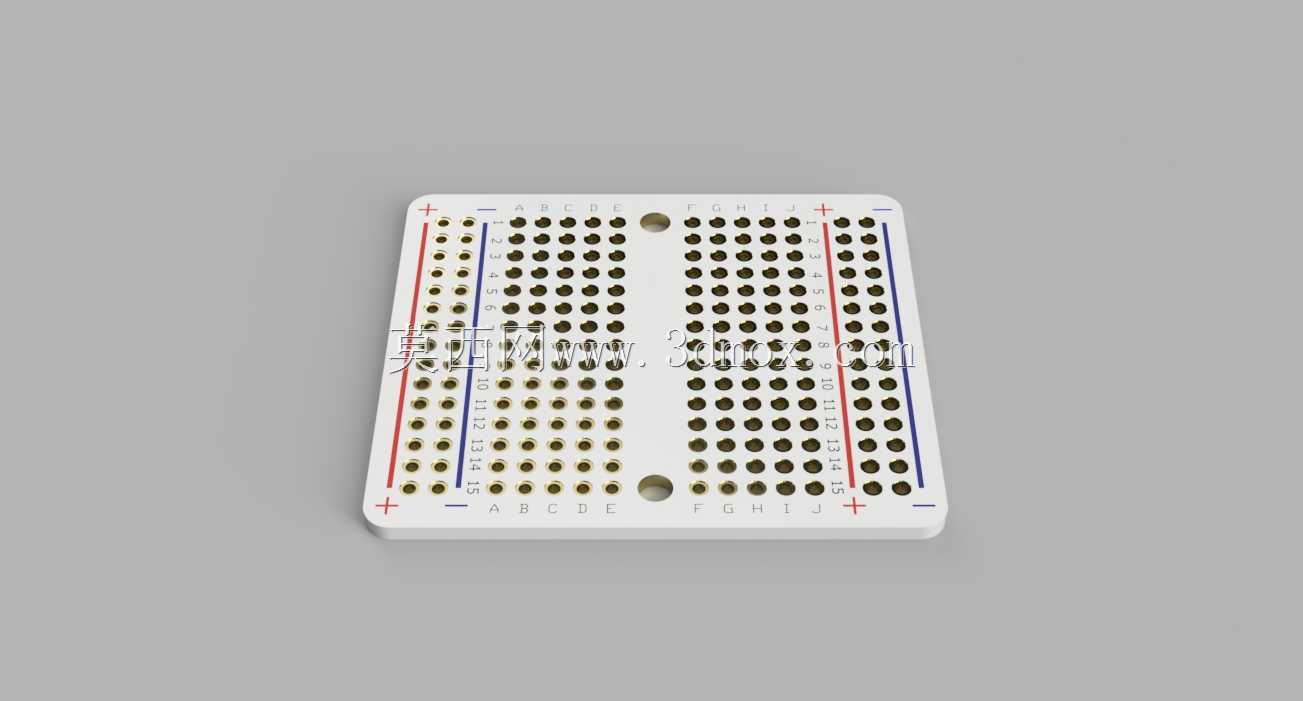

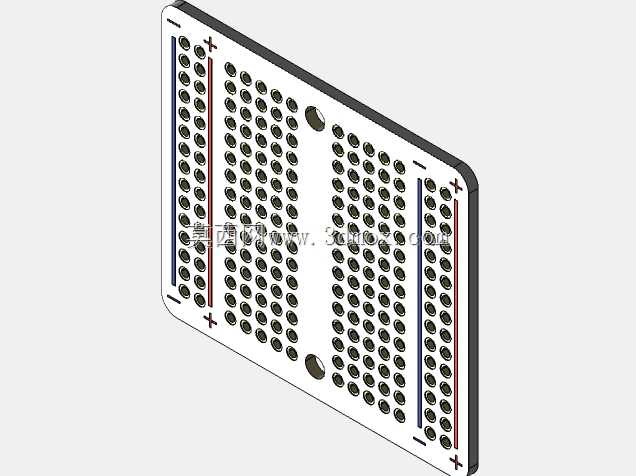

　　从功能特性上看，板件预留了标准的面包板孔位阵列，孔间距严格遵循2.54mm标准间距，兼容常规直插电阻、电容、二极管、三极管、DIP封装芯片以及常见接插件的引脚尺寸，两侧预留了电源轨走线区域，分别对应正负极电源总线，红色标识对应正电源走线、蓝色标识对应负电源走线，和传统塑料面包板的标识逻辑完全一致，开发者可以直接沿用面包板搭线的布线习惯，不需要重新适应孔位布局，降低从临时验证到焊接固化的转换成本。板体四个角预留了固定安装孔，孔径适配M2规格的固定螺丝，可以直接通过铜柱固定在设备外壳内部或者实验台支架上，安装边界清晰，不会因为固定孔位偏差导致和周边结构件产生干涉。

　　设计思路上，这款PCB没有采用复杂的多层板结构，采用常规双层板设计即可满足需求，顶层和底层的走线完全匹配标准面包板的连通逻辑，电源轨做了整段连通处理，信号区域的孔位连通关系和普通免焊面包板完全一致，开发者在塑料面包板上验证通过的电路，可以直接对照原有的元件布局焊接到这款PCB上，不需要重新设计布线，大幅缩短从原型验证到成品电路的制作周期。板体边缘做了圆角处理，避免尖锐边角在安装或者手持操作时划伤线路或者操作人员，焊盘做了沉金处理，提升焊接可靠性，减少长期使用后的焊盘氧化问题，适合需要长期保留的实验电路或者小批量制作的功能板。

　　从安装尺寸边界来看，四分之一尺寸的板体长宽控制在常规小型板件范围内，整体厚度采用标准1.6mmPCB板厚，元件引脚穿孔直径适配0.8mm的常规直插元件引脚，既可以保证元件顺利插入，又能在焊接时保证焊锡充分浸润焊盘，不会出现孔径过大导致元件歪斜、孔径过小导致元件无法插入的问题。电源轨区域的走线宽度做了加宽处理，可以承载更大的工作电流，满足常规小功率电路的供电需求，避免走线过窄导致的载流不足、线路发热问题。板体上预留的定位孔中心距经过精确计算，和常见的小型安装支架、外壳固定柱的孔位完全匹配，不需要额外打孔修改即可完成安装，在实际结构装配时，只需要预留对应长宽的安装平面，保证安装平面平面度误差不超过0.2mm，即可顺利完成板件固定，不会出现板件翘曲、焊接点受力开裂的问题。

　　在实际工程应用中，这类板件还常被用作临时信号转接板，当设备内部需要临时增加信号调理模块、或者原有电路需要做小范围修改时，不需要重新设计定制整块PCB，直接使用这类板件焊接所需元件，通过接插件和原有电路对接即可，大幅降低临时改造成本，缩短设备改造周期。相比自制洞洞板的飞线连接，这款板件的预设走线可以减少飞线数量，降低电路干扰风险，提升电路工作稳定性，尤其是在处理低频模拟信号、数字IO信号时，规整的电源走线可以减少电源纹波干扰，提升电路运行可靠性。
