92mm带滤芯方形冷却风扇防护结构

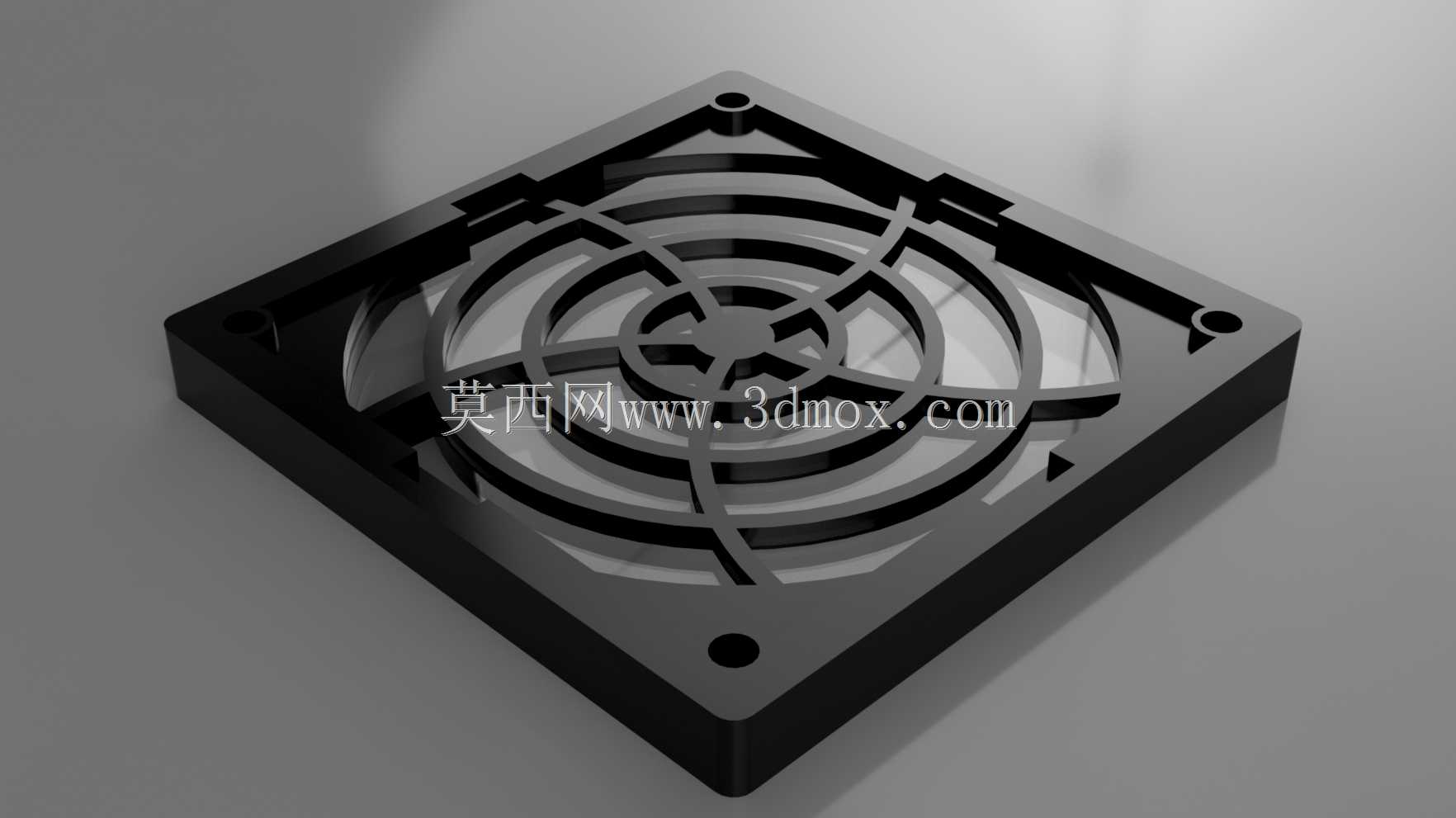

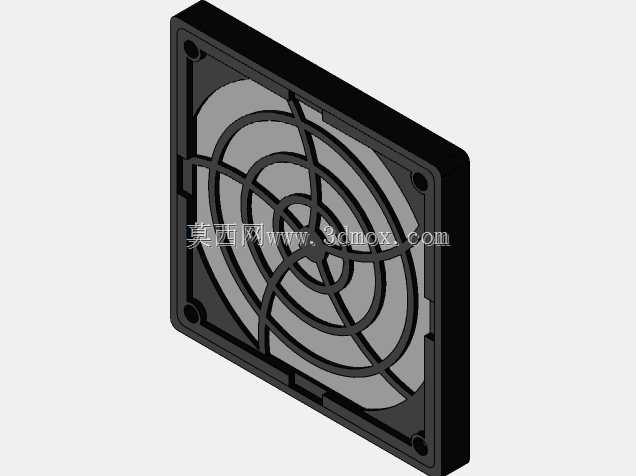

　　在工业电控柜、小型电源设备、嵌入式工控主机这类需要持续风冷散热的场景里，风扇防护结构是容易被忽略但直接影响设备长期运行稳定性的部件。常规无防护的轴流风扇直接外露，一方面运行中扇叶高速旋转容易被线缆接头、掉落的螺丝、检修时的工具触碰，造成扇叶崩断甚至电路短路的风险，另一方面车间环境里的金属碎屑、浮尘、纤维絮状物会直接被吸入风道，堆积在散热鳍片缝隙或者电路板表面，日积月累会抬高设备内部温升，严重时还会引发绝缘下降的问题。这款带滤芯的方形防护结构，就是针对92mm规格标准轴流冷却风扇的配套安装需求设计的，适配市面上绝大多数同安装孔距的直流、交流轴流风扇，不需要额外修改设备原有安装位就能直接替换普通塑料防护网。从结构设计上看，整体采用正方形外框布局，四个角预留的沉头安装孔完全匹配92mm风扇的标准孔位公差，安装时可以直接和风扇本体共用固定螺丝，不需要额外在设备面板上重新打孔，也不会出现孔位错位导致的安装应力。防护网的筋条采用同心圆加径向辐条的排布方式，没有采用容易产生风阻的密格网结构，在保证手指无法触碰高速扇叶的安全防护前提下，尽可能降低了对通风量的衰减影响，筋条的厚度经过反复校核，既不会因为过薄在长期受气流震动时出现断裂，也不会因为过厚占用过多通风过流面积。

　　和普通无滤芯防护网不同的是，这款结构在网罩和风扇进风面之间预留了均匀的滤芯安装腔，可以适配薄款防尘过滤棉，过滤棉可以直接卡在网罩内侧的卡槽里，不需要额外的压条或者胶粘固定，日常维护时只需要拆下防护网就能直接更换过滤棉，不需要拆解风扇固定螺丝。在实际设备选型适配时，需要注意安装边界的预留：整个防护网的外轮廓尺寸和风扇外框保持一致，不会超出风扇本体的安装边界，突出面板的厚度控制在较低范围，不会和设备内部的其他走线、元器件产生干涉，哪怕是在紧凑的嵌入式安装场景里，也不会因为加装防护网额外占用设备内部空间。

　　从应用场景覆盖来看，除了常规的工业电控设备散热风道使用，也可以用在小型桌面3D打印机的控制板散热风扇、小型激光雕刻机的电源散热位、通讯机柜的局部散热风扇位，尤其是在多粉尘的加工车间环境下，带滤芯的结构可以大幅延长设备内部清灰维护的周期，减少因为积灰导致的设备故障概率。设计过程中也规避了普通防护网常见的几个问题：比如普通塑料网在低温环境下容易脆裂，这款结构的筋条转角处都做了圆弧过渡，没有应力集中的直角结构，长期受冷热交替影响也不容易出现开裂；另外网面的中心区域做了环形加强筋，哪怕是安装时不小心按压到网面中心，也不会出现网面凹陷触碰扇叶的问题。

　　在通风性能的平衡上，筋条的排布特意避开了风扇扇叶的主流道区域，同心圆筋条的间距从中心向外逐渐放大，既保证了中心区域的防护强度，也让外圈的通风面积尽可能最大化，实际测试下来加装该防护网和滤芯后，风扇的通风量衰减控制在可接受范围内，不会因为加装防护导致散热效率明显下降。对于结构设计从业者来说，这类看似简单的防护部件，实际需要兼顾安装兼容性、防护安全性、通风效率、维护便捷性多个维度的需求，不能只做一个简单的网格结构就直接投入使用，每一处的尺寸公差、筋条厚度、卡槽位置都需要结合实际安装场景的需求反复调整，才能在实际应用中达到可靠的使用效果。
