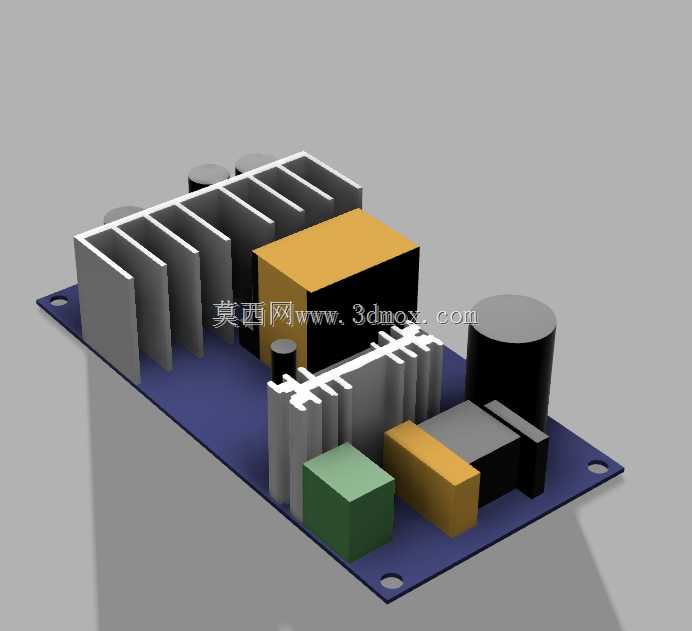

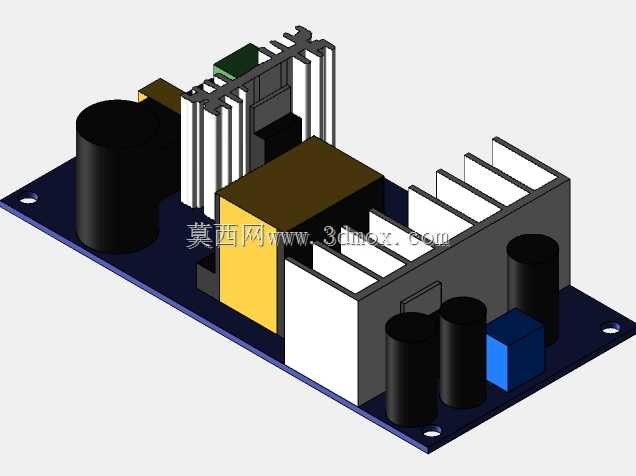

这款AC-DC24V6A转换模块的三维结构设计,完全围绕工业现场低压直流供电的实际需求展开,在做结构排布时首先考虑的是工业控制柜内的安装适配性,PCB基板采用四角开孔的固定方式,安装孔位匹配常规M3螺丝的固定尺寸,基板整体长宽控制在适配DIN导轨旁侧安装空间的范围内,不会占用过多柜内走线空间。从功能实现的结构排布来看,模块上的铝制散热片分别对应整流桥与功率开关管的发热位置,散热片的鳍片方向顺着柜内常规对流风道走向设计,能在无强制风冷的工况下带走核心功率器件的工作热量,避免长时间满负载运行时出现过热降额。大容量电解电容的排布避开了散热片的热辐射区域,同时预留了电容本体的膨胀余量,不会因为长期高温工作出现电容鼓包后与周边元件干涉的问题。
灌封式变压器模块布置在PCB中部核心位置,周边预留了足够的安规爬电距离,输入侧与输出侧的元件分区排布,高压交流输入区域与低压直流输出区域之间留有明确的隔离间距,符合低压电气设备的安规设计要求。在实际应用场景中,这类转换模块多用于工业传感器组网供电、小型工控执行机构驱动、低压直流照明回路供电等场景,能直接将工频交流电转换为稳定的24V直流输出,6A的额定输出电流可以同时为多台并联的低压直流设备供电,不需要额外配置独立的电源适配器。做三维建模时,所有元件的高度都做了严格管控,最高的电解电容与散热片顶部高度差控制在5mm以内,整体模块的最大高度适配常规封闭式电气接线盒的内部净空,安装后不会出现盒盖无法闭合的问题。
PCB板上的小型元件比如贴片电阻、二极管、绿色方块状的安规电容都按照实际焊接位置做了等比例还原,接插件的位置预留了接线操作空间,输入输出接线端的周边没有布置过高的元件,方便现场施工时用螺丝刀紧固接线端子。从设计思路上,没有追求过度紧凑的排布,而是优先考虑生产焊接的可制造性,元件之间的间距满足波峰焊的工艺要求,不会因为元件过密出现连锡、虚焊的生产问题,同时后期维护时也能方便更换失效的元件,不需要拆解周边其他部件。
模块底部的PCB基板做了圆角处理,避免安装时锐角划伤施工人员的手部,安装孔位周边做了露铜处理,固定时可以通过螺丝实现基板与安装柜体的可靠接地,提升模块的抗干扰能力,在工业现场复杂电磁环境下也能稳定输出直流电压,不会因为周边变频器、伺服电机的电磁干扰出现输出电压波动的问题。
