海涅曼AM1S系列断路器简化结构模型

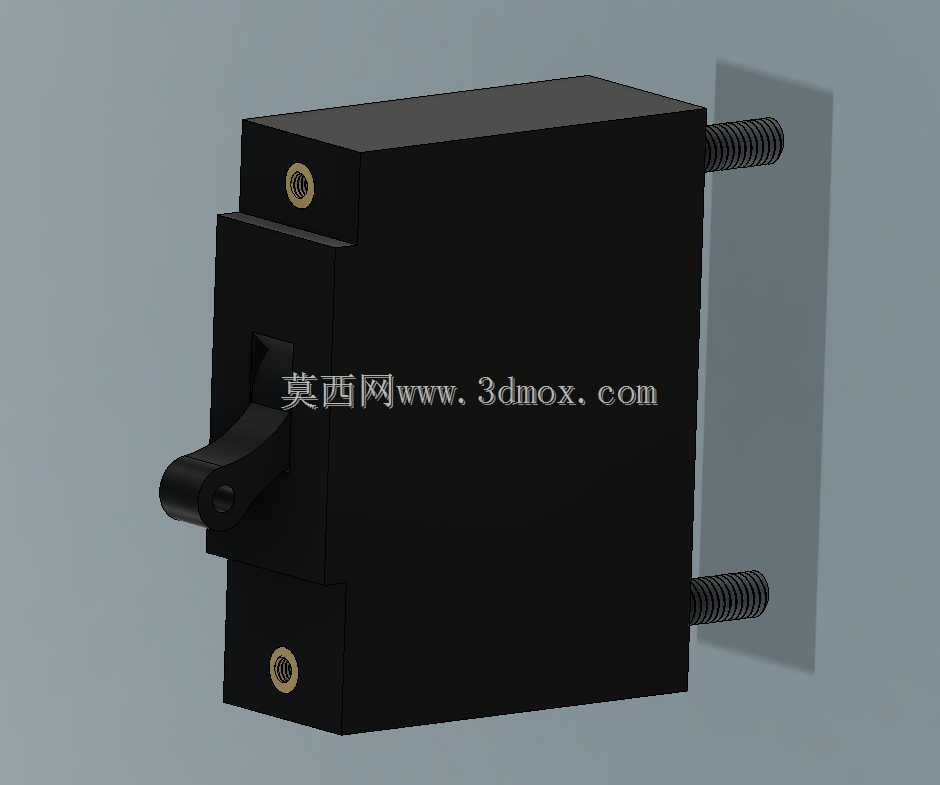

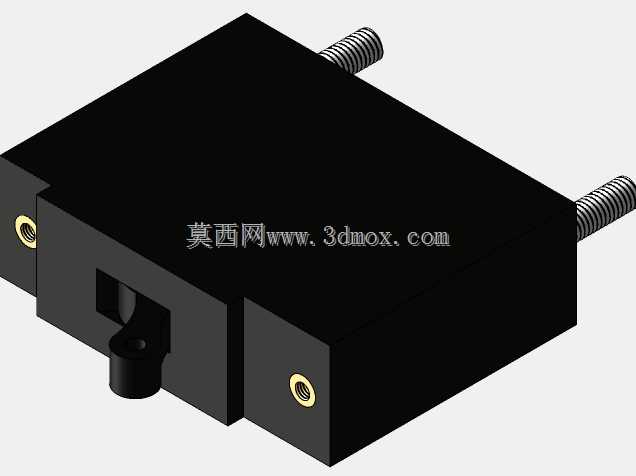

　　在低压配电回路、工业控制机柜、精密设备供电支路的设计选型阶段，工程人员往往需要提前确认保护元件的安装占位、操作空间与周边干涉情况，这类小型断路器的简化三维模型，恰好能满足布局阶段的设计校验需求，无需引入带完整内部触头、脱扣机构的全细节模型拖慢装配体运行效率。这款对应Heinemann AM1S-Z1143-2W规格的断路器模型，还原了实物的核心外形特征：主体为方正的黑色绝缘壳体，正面伸出带圆弧过渡的操作拨杆，拨杆根部做了加厚的受力结构，匹配实际操作时的扳动行程范围，不会出现建模时拨杆与壳体干涉的低级错误。

　　壳体的两个对角位置设置了内嵌式铜质接线端子，端子端面做了内螺纹孔的细节还原，对应实际接线时的螺栓锁紧位置，建模时特意保留了端子周围的沉台结构，方便设计人员核对接线端子与周边线槽、铜排的安全距离，避免后期布线时出现端子被结构件遮挡无法操作的问题。壳体背部伸出两根平行的安装螺柱，螺柱的伸出长度、中心距完全匹配实物的安装尺寸，在做机柜面板安装、导轨旁侧固定的布局时，可以直接用这两个螺柱做配合约束，快速确认安装孔的开孔位置，不需要反复核对二维样本的尺寸标注。

　　从设计思路来看，这个模型做了非常合理的细节取舍：省略了内部复杂的脱扣器、触头弹簧、灭弧栅等非外观安装相关的结构，只保留了外部操作、安装、接线相关的所有关键特征，既保证了布局设计时的尺寸准确性，又把模型的文件体量控制在很小的范围，即使在大型设备的总装配体里插入多个该元件，也不会造成软件运行卡顿。在实际工程应用里，这类单极断路器常被用在通讯设备供电支路、精密测试仪器电源输入端、小型工控柜的分支回路保护中，选型时除了核对额定电流、分断能力等电气参数，机械安装维度的校验往往占了很大比重：比如拨杆操作时需要预留至少15mm的手指操作空间，不能被机柜门板、旁边的线槽挡住；接线端子的上方要预留足够的导线弯曲半径，避免导线弯折过度损伤线芯；背部安装螺柱的长度要匹配安装板的厚度，防止螺柱穿出过长顶到后方的走线，这些细节都可以通过这个简化模型在设计阶段提前排查。模型的壳体棱边做了微小的圆角处理，还原了塑料注塑壳体的真实工艺特征，不会出现全直角棱边的建模失真问题，拨杆的旋转角度范围也按照实物的分合位置做了限位约束，在做装配动画或者操作演示时，可以直接拖动拨杆模拟分合闸状态，不需要额外添加角度配合。对于做设备内部布线设计的工程师来说，这个模型的接线端子位置可以直接作为布线的起始点，快速生成布线路径，核对导线长度与走线路径的合理性，避免后期生产时出现导线长度不够或者走线与运动部件干涉的问题。

　　在安装边界的把控上，模型严格按照实物的外形轮廓构建，壳体的宽度、高度、厚度尺寸均与实物一致，安装螺柱的中心距偏差控制在0.1mm以内，完全满足布局设计的精度要求，不会出现模型尺寸与实物不符导致的安装孔开错、元件装不进去的生产事故。不同于全细节的参数化模型，这个简化版本更偏向于工程布局阶段的快速应用，不需要拆解模型就能直接获取所有安装相关的关键尺寸，对于经常做电气柜布局、设备配电设计的结构工程师来说，是非常实用的通用元件模型，能够大幅减少重复建模的时间，把更多精力放在整体布局的合理性校验上。
