ALPS80mm电动滑动电位器结构设计

　　在音频调音台、专业灯光控制台、工业自动化触控调节面板这类需要连续线性参数调整的设备里，电动滑动电位器是核心的人机交互执行部件，和普通手动直滑电位器不同，它集成了驱动执行结构，既支持人工手动推拉滑柄完成参数调节，也能接收电控信号驱动滑柄自动走位，实现参数预设调用、远程同步调节这类功能，在需要多通道参数记忆复位的专业设备上应用十分广泛。

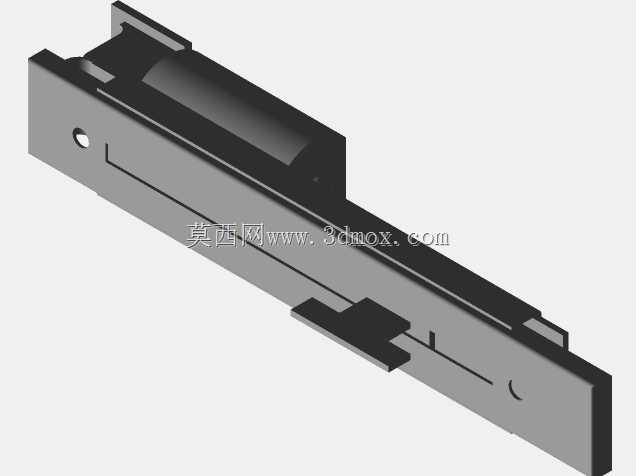

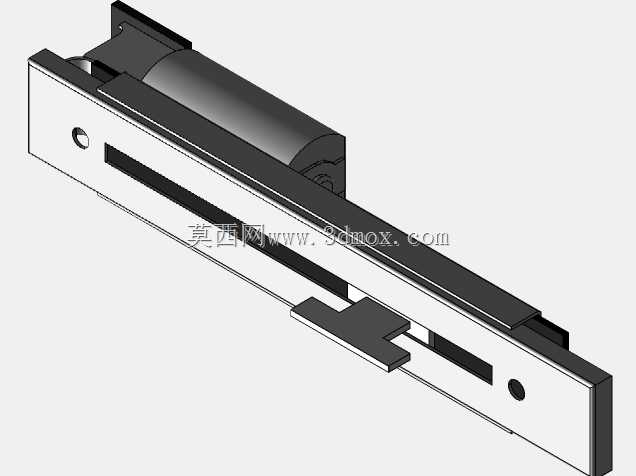

　　这款80mm行程的电动滑动电位器，整体采用长条形窄边结构设计，主体框架为金属冲压成型的安装基座，基座两侧预留了沉头安装孔位，安装时可直接通过螺丝固定在设备面板内侧的安装柱上，基座总长度适配80mm有效滑动行程的布局需求，整体厚度控制在较低范围，不会占用过多设备内部的纵深空间，适配薄型控制台的内部安装边界。驱动部分采用微型直流减速电机横置在基座一端，电机输出轴通过精密减速齿轮组连接传动带，传动带沿滑动行程方向张紧布置，滑座通过卡扣结构与传动带固定连接，当电机接收到驱动信号时，通过齿轮组带动传动带运转，即可驱动滑座沿基座上的线性导轨做精准的直线位移，导轨采用金属冲压一体成型的导向槽结构，滑座上的导向凸台嵌入导向槽内，滑动过程中无径向晃动，保证位置调节的精度。

　　滑座上集成了电阻刷片组件，刷片与基座上铺设的碳膜电阻层紧密接触，滑座位移时改变刷片在电阻层上的接触位置，即可输出连续变化的电阻信号，对应调节回路的参数变化。滑柄部分伸出设备面板，表面做了防滑纹理处理，方便人工手动操作时施力，手动推拉时传动结构自带离合脱开设计，不会带动电机轴反向转动，避免手动操作时手感卡顿，也能防止手动操作对减速齿轮组造成反向冲击损伤。基座上还设置了两个行程限位触点，当滑座移动到行程两端的极限位置时，滑座上的触发块会触碰限位触点，切断电机驱动回路，防止电机堵转过载，提升部件运行的可靠性。电阻层的两端预留了焊接引脚，电机的供电引脚也单独引出，所有引脚均采用标准2.54mm间距排布，方便生产时直接插装焊接在控制电路板上，减少额外的接线工序。

　　在结构设计过程中，需要重点控制几个核心尺寸公差：首先是导向槽的直线度公差，全程范围内直线度偏差需要控制在0.05mm以内，避免滑座滑动过程中出现卡滞；其次是刷片与碳膜层的接触压力，压力过大会加速碳膜磨损缩短使用寿命，压力过小则会出现接触不良导致信号跳变，设计时通过刷片的弹性形变行程来控制接触压力在合理区间；另外传动带的张紧度也需要通过基座上的张紧调节结构进行适配，张紧度过大会增加电机负载导致运行电流超标，张紧度过小则会出现传动回程差，影响自动走位的位置精度。这类电动滑动电位器常被用在数字调音台的通道推子、演播室灯光调光台的亮度调节推子、工业设备的参数调节面板上，相比普通手动电位器，它可以实现参数的自动复位，比如调用预设场景时，所有通道的推子会自动移动到预设位置，给操作人员直观的位置反馈，也能实现远程控制调节，适配自动化控制系统的调节需求。在三维建模过程中，需要完整还原各部件的装配关系，包括齿轮组的啮合间隙、滑座与导轨的配合间隙、刷片的形变空间，确保模型导入装配环境后可以直接用于设备面板的布局干涉检查，也能用于后续的结构受力仿真、运动行程模拟，提前验证设计方案的可行性，避免实际打样后出现装配干涉、行程不足这类问题。
