OV2640摄像头模组ESP32配套视觉采集组件

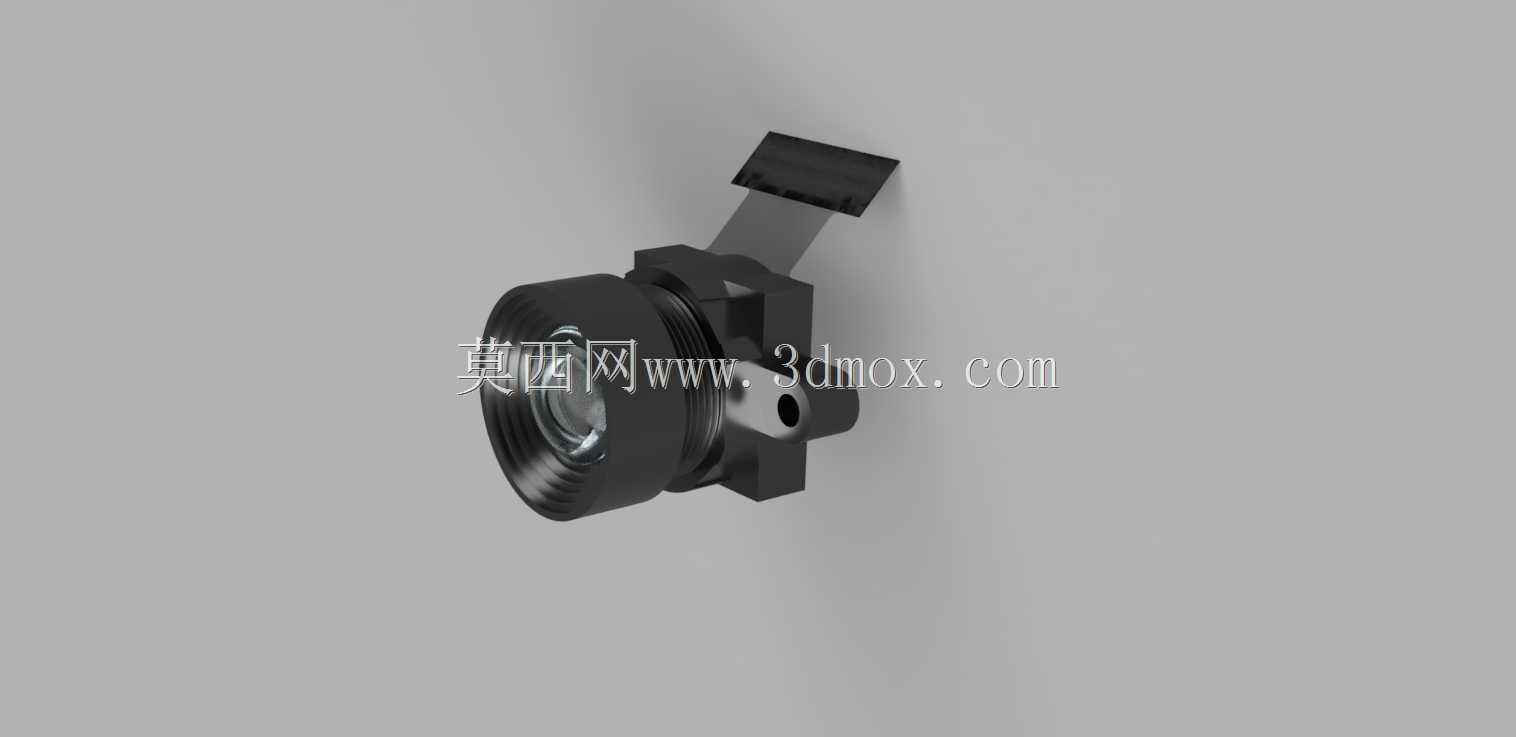

　　在嵌入式视觉开发、小型物联网终端设备的结构适配场景中，这类带柔性排线的摄像头组件是核心的图像采集执行单元，日常做智能门禁的人脸采集端、小型巡检机器人的视觉探头、桌面级创客项目的图像输入模块时，都需要精准匹配其安装边界与结构尺寸，避免装配时出现镜头偏位、排线折损、固定孔位错位的问题。从结构设计逻辑来看，整个组件分为镜头座、感光芯片封装块、柔性连接排线三个核心部分，镜头座采用阶梯式圆柱凸台结构，最前端的光学镜片预留了0.8mm的凸边，方便装配时贴合防尘镜片或者滤光片，不会出现压损镜片的情况；镜头座侧面预留了1.2mm直径的侧装定位孔，既可以用M1的微型螺丝从侧面锁附固定镜头焦距，也能作为安装时的对位基准，减少装配时的角度偏差。感光芯片封装块采用方形切角结构，四个边角做了0.5mm的R角处理，避免在狭小安装空间内刮伤周边电路板的走线，封装块底部与柔性排线的连接位置做了应力释放槽，排线弯折时不会直接拉扯芯片引脚，能大幅提升反复拆装后的连接可靠性。柔性排线采用24PIN的DVP接口设计，排线宽度为8mm，整体长度预留了22mm的弯折余量，排线表面做了哑光黑的屏蔽层处理，既可以减少周边电路的信号干扰，也能在弯折时保持形态稳定，不会出现过度回弹导致的装配干涉。

　　做结构适配时需要注意，镜头的有效视场角为120度，安装时镜头前端距离设备外壳的透光片距离不能超过3mm，否则会出现边缘视场被外壳遮挡的问题，同时要在镜头座周边预留至少1mm的散热间隙，避免长时间工作时芯片热量堆积导致图像噪点增加。实际选型适配时，这类组件不需要额外设计复杂的调焦结构，出厂时已经将焦距调整到适合近距离采集的固定位置，只需要在安装支架上预留对应尺寸的方形沉槽，沉槽深度控制在2.3mm，刚好可以承托感光芯片封装块，不会出现上下窜动的情况；固定方式可以采用镜头座侧面锁附，也可以在封装块背面贴0.2mm厚的耐高温双面胶做辅助固定，两种方式结合可以满足振动场景下的使用需求，比如小型移动机器人、手持检测设备这类存在小幅振动的应用场景，不会出现镜头偏移导致的图像模糊问题。

　　从设计细节来看，镜头座与感光芯片封装块的连接位置做了一圈0.3mm的遮光凸台，装配后可以完全挡住侧面漏光，避免强光环境下出现图像眩光、边缘发灰的问题，这个细节在做户外使用的视觉采集设备时尤为重要，很多同类型组件因为没有做遮光结构，在户外强光下成像质量会大幅下降。排线的金手指位置做了镀金处理，插拔次数可以满足常规设备的调试与装配需求，做电路板设计时，对应的连接器位置要尽量靠近设备的安装侧壁，减少排线的弯折角度，弯折半径不能小于3mm，否则长期使用后排线内部的铜线容易出现断裂，导致图像传输中断。

　　在做三维建模适配时，需要重点还原镜头的光学中心位置，这个位置是整个组件的装配基准，所有安装孔位、对位标记都要以光学中心为原点进行标注，否则装配后会出现图像中心与设备外壳开孔中心偏移的问题；另外要准确还原柔性排线的可弯折范围，在做装配干涉检查时，要模拟排线不同弯折角度下的形态，避免排线与周边的电池、电路板、结构筋位出现摩擦干涉，长期使用磨损排线屏蔽层。这类视觉组件的应用场景覆盖很广，除了常见的物联网图像采集终端，还可以用在小型智能设备的扫码识别模块、工业设备的状态可视化监控端、教学实验平台的图像采集单元，不同场景下的安装方式略有区别，但核心的尺寸边界、安装基准都是一致的，只要在结构设计时预留好对应的安装空间、对位基准，就能快速完成适配，不需要反复调整结构。做结构设计时还要注意，镜头前端的保护镜片如果需要加装，要选用透光率92%以上的光学亚克力或者玻璃材质，厚度控制在0.5-1mm之间，太厚的镜片会导致焦距偏移，出现图像整体模糊的问题，保护片与镜头前端的间隙控制在0.2-0.5mm即可，既不会接触摩擦镜头镜片，也不会因为间隙太大进灰。
