多色表面贴装LED电子元件三维结构

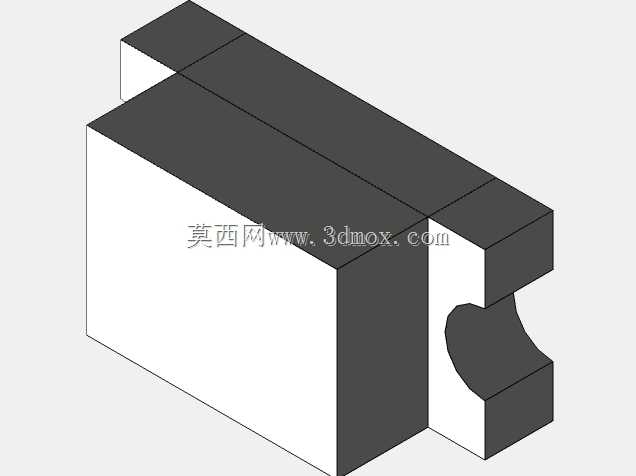

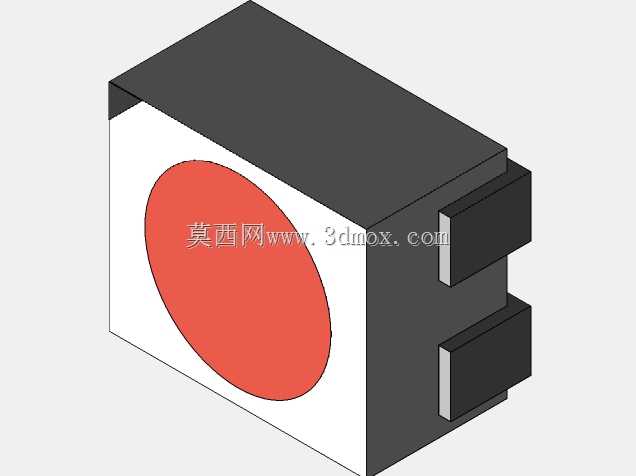

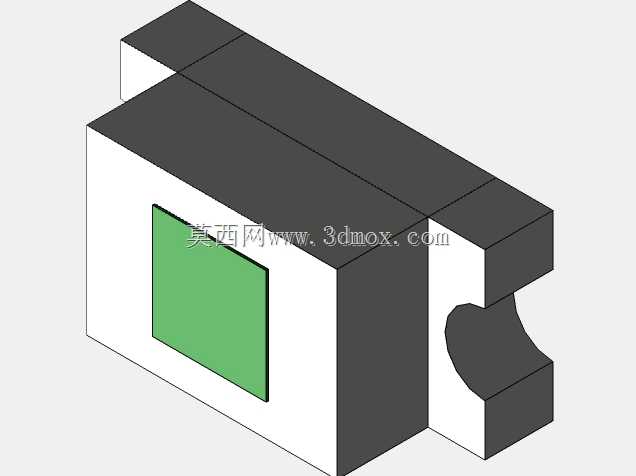

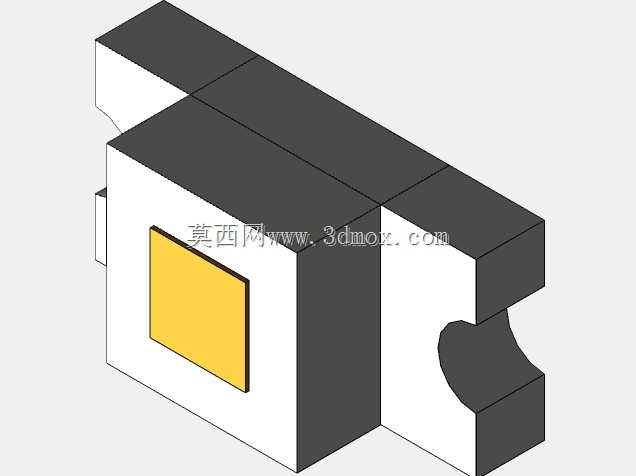

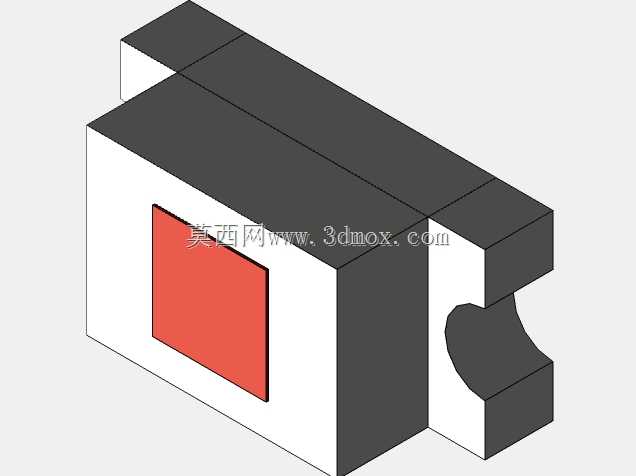

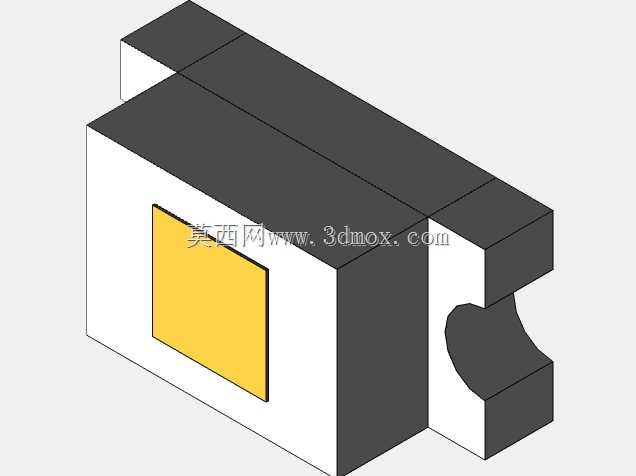

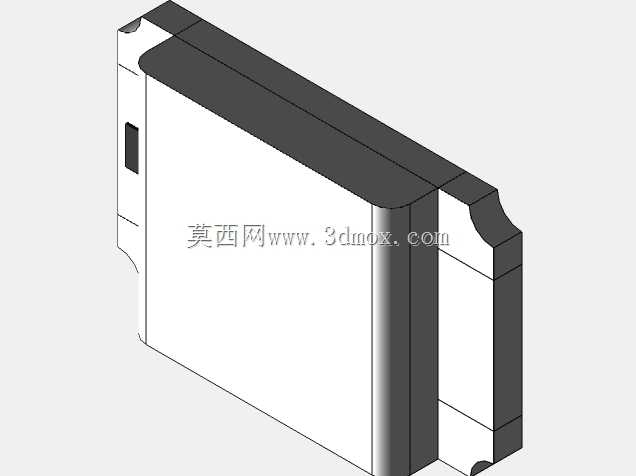

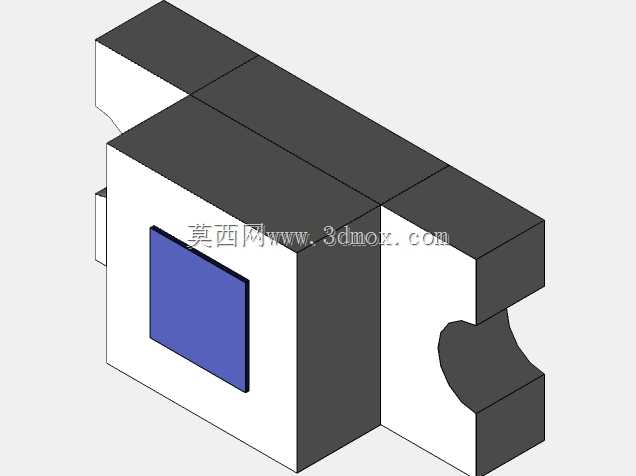

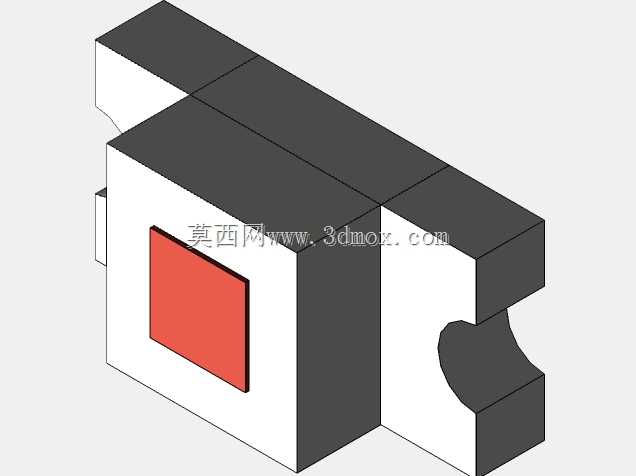

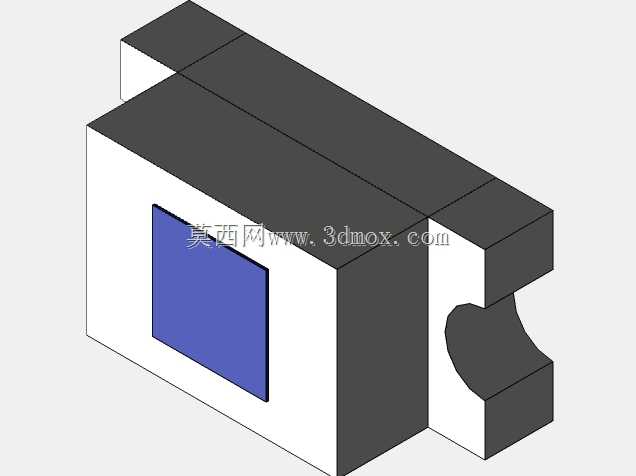

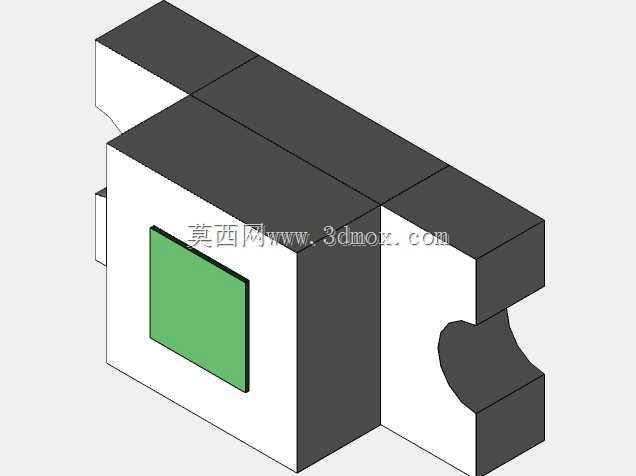

　　在消费电子、工业控制板卡、汽车电子模块的PCB组装环节，表面贴装LED是最常用的板载状态指示元件，这类元件不需要额外的插装通孔，能够适配回流焊工艺，大幅提升整板组装的密度与生产效率，本次建模的多色表面贴装LED集合，覆盖了常规工业场景下常用的红、绿、黄、蓝等发光色号的封装结构，可直接用于PCB布局阶段的元件占位、干涉检查以及整板装配仿真。从实际选型应用来看，这类SMD LED通常被布置在PCB板的边缘位置，对应设备外壳的指示灯开孔区域，设计时需要严格控制元件本体的高度，避免与外壳内表面产生装配干涉，同时要保证发光面正对透光孔位，减少光线散射导致的指示亮度不足问题。建模过程中首先参考了主流厂商同规格封装的尺寸链，本体采用耐高温工程塑料的基座结构，基座上方预留发光芯片的封装区域，表面覆盖半透明的环氧树脂封装层，两侧引出的焊盘尺寸严格按照IPC-SM-782表面贴装设计标准设定，焊盘的长度、宽度以及间距公差控制在±0.05mm范围内，能够匹配常规SMT贴片机的吸嘴拾取精度，同时保证回流焊过程中焊锡的浸润面积足够，避免出现虚焊、立碑等焊接缺陷。

　　从安装边界来看，这类元件的布局需要与周边的贴片电阻、电容保持至少0.5mm的安全间距，一方面避免贴装过程中元件之间的干涉，另一方面也防止焊接时焊锡桥接导致的电路短路；元件本体的侧面做了微小的倒角处理，既可以减少贴装吸嘴拾取时的定位偏差，也能在整板做三防漆涂覆时，减少漆液在元件边角的堆积，避免遮挡发光面影响出光效果。不同于插装式LED需要在PCB上钻孔、剪脚的工序，表面贴装结构的LED完全适配全自动化SMT生产线，从焊膏印刷、元件贴装到回流焊接的全流程都不需要人工干预，单条生产线每小时可以完成数万点的元件贴装，大幅降低批量生产的人工成本。

　　在结构设计层面，建模时还原了元件基座底部的微小凹槽结构，这个结构在回流焊过程中可以容纳多余的焊锡，避免焊锡挤压导致元件偏移，同时基座的黑色哑光材质可以吸收周边的杂散光，让LED发出的光线更集中地朝向正前方，提升指示灯的可视角度与识别度。针对不同颜色的LED，建模时统一了封装的外部尺寸，仅在发光面的区域做了材质区分，这样在PCB设计时可以直接替换不同色号的元件，不需要调整焊盘封装与布局位置，大幅提升硬件设计的迭代效率。

　　在设备实际使用场景中，这类SMD LED通常承担电源指示、运行状态指示、故障报警指示的功能，比如工业PLC模块上的电源灯、通讯状态灯，消费类充电器上的充电指示灯，汽车电控模块上的故障提示灯，都大量使用这类封装的LED，其紧凑的结构可以在有限的PCB空间内布置多个指示点位，不需要额外占用设备的面板空间。建模时还考虑了元件的极性标识结构，在本体的一角做了斜切标识，对应焊盘的阴极位置，方便SMT编程时识别元件方向，避免贴装反向导致的LED不亮问题；同时发光面的高度与基座顶面保持齐平，不会因为突出过高而在整板测试时被测试探针压损，也不会在外壳装配时被挤压破裂。从装配公差匹配来看，元件的整体厚度控制在1.2mm以内，适配目前主流的薄型化电子设备的内部空间要求，即使是厚度仅几毫米的超薄适配器、便携检测设备，也能轻松容纳这类元件，不会出现元件顶壳的问题。焊盘的表面处理模型还原了镀锡层的结构，焊接时焊锡可以沿着焊盘表面均匀爬升，形成可靠的焊点，焊点的高度控制在0.1mm到0.2mm之间，既保证焊接强度，也不会因为焊锡过高导致元件本体被垫高，影响发光面与外壳透光孔的对位精度。
