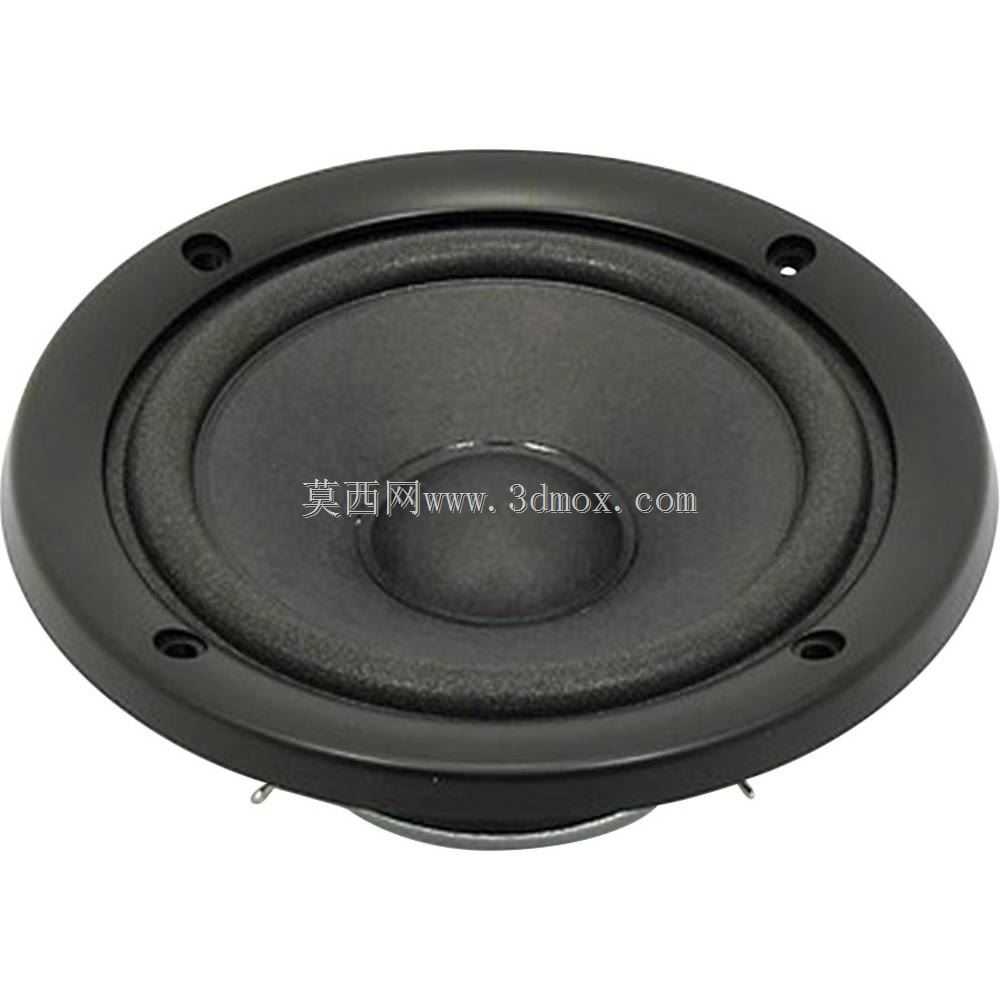

Visaton MR130圆形全频扬声器结构设计

　　这款圆形全频发声单元的结构设计，首先围绕嵌入式安装的实际工况做了边界适配，外圈法兰盘预留四个对称分布的沉头安装孔，孔位间距按照常规车载、桌面音响箱体的开孔标准做了匹配，安装时法兰盘贴合箱体面板外侧，沉头结构可让固定螺丝端面与法兰面齐平，不会突出影响外罩装配或者造成安装干涉。单元整体采用同轴圆形对称布局，从外到内依次为法兰安装边、折环支撑结构、纸质复合振膜、中心防尘帽，背部磁路结构采用外露式铁氧体磁钢设计，磁钢外径控制在合理范围，不会在箱体内部占用过多纵深空间，适配多数紧凑型密闭或者倒相式音箱的内部腔体尺寸。

　　从实际应用场景来看，这类5英寸左右规格的全频单元，常被用于车载车门原位替换升级、桌面小型有源音箱装配、公共广播吸顶音响内置单元、工业设备提示音发声模块等场景，全频设计的优势在于不需要额外搭配分频电路，单只单元即可覆盖中低频到中高频的常用音频频段，简化整体音频系统的结构设计，减少分频元件带来的信号损耗，同时降低装配环节的物料成本与接线复杂度。振膜采用的掺纤维纸质复合材质，在保证足够刚性的同时保留了合适的内阻尼特性，能够减少分割振动带来的频响峰谷，让中频段人声还原更加平顺，折环采用橡胶类材质，耐候性优于传统泡沫折环，在车载场景下面对高低温交变、湿度变化的工况时，不容易出现老化开裂的问题，长期使用的性能稳定性更好。

　　设计过程中，磁路部分做了对称式磁隙优化，能够减少音圈在磁隙中做往复运动时的非线性失真，让小信号输入时的细节还原更清晰，大动态输入时也不容易出现擦圈问题。弹波部分采用定心支片结构，对音圈的运动行程做了精准限位，保证振膜在额定功率范围内做轴向活塞运动，不会出现横向偏移。接线端子设置在法兰盘下方的盆架侧边，采用焊片式接线结构，方便用户直接焊接导线或者插接快速接线端子，不需要额外拆解单元结构。盆架采用一体化冲压成型的钢制结构，整体刚性足够，不会因为大音量下的振动产生谐振，影响最终的发声效果，表面做了黑色哑光喷塑处理，既可以起到防锈作用，也不会因为表面反光影响设备整体的外观协调性。

　　在安装边界尺寸上，法兰盘的外径大于箱体开孔直径，安装时可以完全覆盖开孔边缘的加工毛刺，对箱体开孔的加工精度容错率更高，不需要做额外的密封垫裁切，法兰盘背面预留的密封槽可以搭配环形泡棉密封垫，实现单元与箱体之间的气密性连接，避免箱体内部的声短路影响低频响应。背部磁路部分的接线端做了绝缘处理，避免安装时误碰箱体内部的金属结构造成短路。整体结构没有多余的复杂零件，拆解维护方便，若出现音圈烧毁或者折环破损的问题，可以通过常规的喇叭维修流程更换对应配件，不需要整体报废，降低全生命周期的使用成本。针对不同的安装场景，这款单元的安装孔位兼容公制与英制的常用固定螺丝规格，不需要额外重新打孔适配，不管是原厂音响替换还是DIY自制音箱，都可以快速完成装配。振膜中心的防尘帽采用硬质复合材质，既可以阻挡灰尘进入磁隙影响音圈运动，也可以对高频段的声波扩散起到一定的优化作用，改善轴外频响特性，让听音区域的覆盖范围更广。
