小流量tekna EVO AKL模拟计量泵结构

　　在水处理药剂投加、小型化工精准配料、实验室流体定量输送这类对流量精度要求严苛的场景里，小流量计量泵的选型往往直接决定整套工艺的运行稳定性，tekna EVO AKL系列模拟计量泵就是针对这类小流量精准投加需求开发的专用流体设备。从实际工程应用来看，这类泵的核心使用场景集中在循环水系统缓蚀阻垢剂投加、小型污水处理站pH调节药剂加注、电镀生产线药液定量补加、实验室小试装置流体精准输送等工况，这类场景普遍要求单泵流量覆盖升到升级别小量程区间，投加精度误差控制在允许范围内，同时要适配腐蚀性药剂、洁净流体等不同介质的输送需求，不能出现跑冒滴漏或者流量漂移的问题。

　　从设备功能特性来看，这款模拟计量泵采用电磁驱动的工作原理，相比机械隔膜计量泵，其结构更紧凑，运动部件更少，在小流量区间的流量调节线性度更好，不需要复杂的减速传动结构，运行时的噪音和振动都控制在较低水平，适合安装在对空间和环境噪音有要求的实验室、壁挂式加药柜这类场景。泵头部分的设计充分考虑了不同介质的兼容性，过流部件可以根据输送介质选择适配的材质，不管是常规的水处理药剂，还是弱腐蚀性的化工流体，都能找到对应的材质配置，避免长期运行出现介质腐蚀泄漏的问题。模拟控制的设计逻辑让这款泵的操作更直接，不需要复杂的参数设置，通过面板上的调节旋钮就可以直接改变冲程频率或者冲程长度，实现流量的连续调节，对于不需要数字通讯、只需要手动调节流量的简易工况来说，这种设计的可靠性更高，后期维护的门槛也更低，不需要专业的电控人员就能完成参数调整和日常维护。

　　在产品设计思路上，这款计量泵从一开始就瞄准了小流量壁挂安装的使用需求，整体外形采用方正的紧凑型布局，控制部分和驱动部分集成在同一个壳体内，不需要额外搭配控制箱，安装时只需要在墙面或者安装板上预留对应的固定孔位，就可以直接完成泵体的固定，不需要额外的安装支架。泵头部分布置在壳体的前端，进出口管路接口采用标准的管螺纹连接，接口方向垂直于安装面，管路连接时不需要额外做弯头转接，减少了管路的阻力和泄漏点。考虑到现场安装时可能存在的空间限制，这款泵的整体厚度控制得比较薄，即使是安装在空间狭窄的加药柜内部，也不会和柜内其他设备出现干涉，同时壳体的防护等级满足常规工业现场的使用要求，即使是在有少量水汽飞溅的水处理车间，也能长期稳定运行，不会出现电控部分受潮短路的问题。

　　从外形尺寸和安装边界来看，这款泵的整体宽度和高度都控制在小型壁挂设备的常规尺寸范围内，安装时需要在安装面预留足够的平面空间，固定孔位的间距按照标准的壁挂设备尺寸设计，和市面上同类型小流量计量泵的安装孔位具备一定的互换性，老旧设备更换时不需要重新在安装板上打孔，降低了改造的工作量。进出口管路的中心距和接口高度经过优化，连接管路时可以直接垂直向上或者向下布管，不需要额外预留过多的管路操作空间，泵体侧面预留了足够的接线空间，电源接线和控制信号接线的接口布置在壳体的侧下方，接线时不需要拆卸整个泵壳，只需要打开接线端的盖板就可以完成接线操作，现场施工的效率更高。需要注意的是，安装时要保证泵体处于水平垂直状态，不能倾斜安装，否则会影响内部隔膜的运动行程，长期运行会导致隔膜磨损加快，流量精度下降。同时泵的进出口位置要预留足够的检修空间，后期更换泵头隔膜或者单向阀的时候，不需要拆卸整个泵体就可以完成易损件的更换，减少设备停机维护的时间。

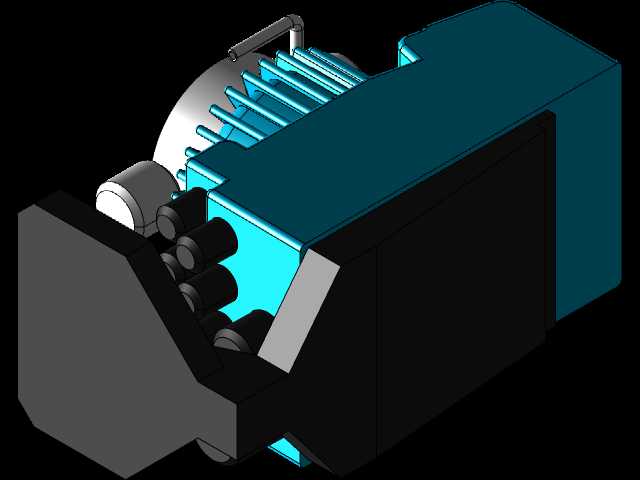

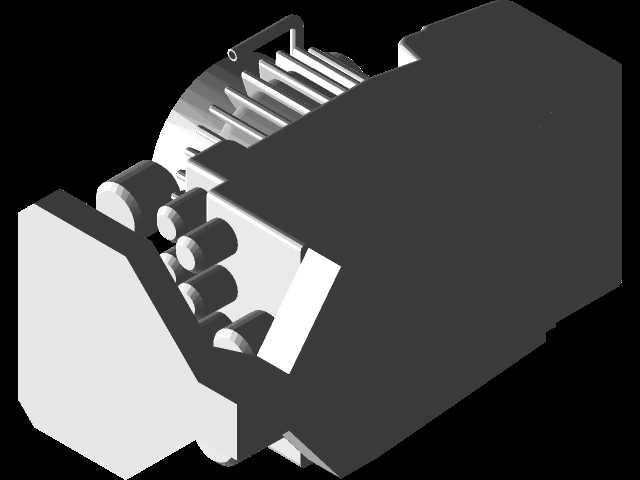

　　从结构建模的角度来看，这款计量泵的三维结构还原需要重点关注几个核心部分的配合关系：首先是电磁驱动部分和隔膜腔的同轴度，这部分的配合精度直接影响隔膜的往复运动行程，如果建模时同轴度出现偏差，模拟运行时就会出现隔膜偏磨的问题，和实际设备的运行状态不符；其次是泵头部分单向阀的结构，进出口单向阀采用球阀结构，建模时要准确还原阀球的活动行程和密封面的角度，保证流体只能沿单一方向流动，不会出现回流的问题；另外是外壳部分的安装卡扣和固定孔位的位置，这些细节直接关系到模型在做装配模拟、安装干涉检查时的准确性，如果孔位位置出现偏差，模拟安装时就会出现和实际安装不符的问题。对于做加药系统集成、设备改造的结构工程师来说，准确的三维模型可以直接用来做管路布置、安装空间校核，不需要到现场反复测量设备尺寸，能大幅减少设计阶段的工作量，避免后期安装时出现空间干涉、管路接错的问题。
