铜触点G12金属圆形连接器结构设计

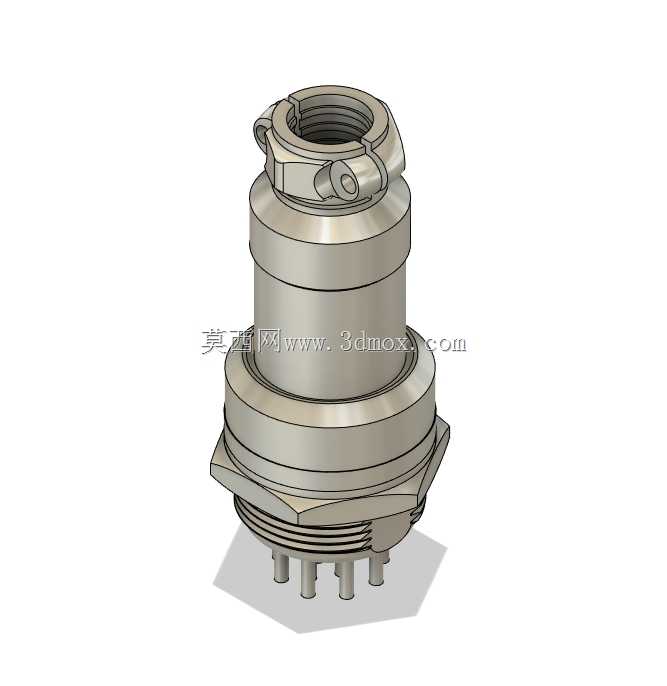

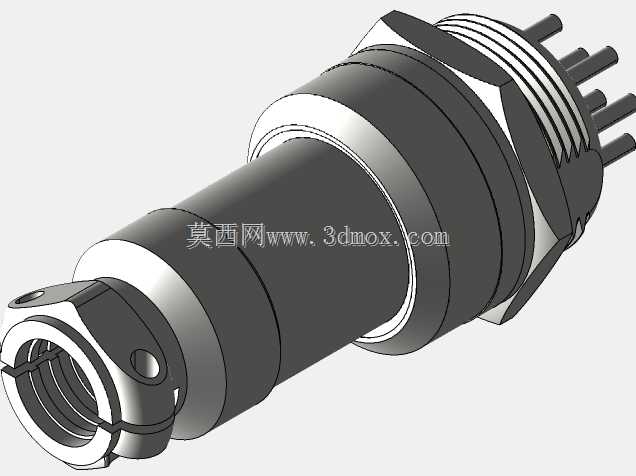

　　这款G12规格金属连接器采用全金属壳体结构，内置铜质接触端子，主要面向需要稳定电信号传输、小功率电力输送的工业设备场景，常见于工业控制机柜内部走线、户外小型机电设备的线缆对接、检测仪器的外接信号端口等位置，能够在存在一定机械振动、少量粉尘飞溅的工况下维持连接可靠性。从结构设计逻辑来看，整体采用穿墙式安装布局，中部带外螺纹的法兰段是核心安装基准，安装时将主体从安装面板的预制开孔一侧穿入，通过配套六角螺母从另一侧锁紧，即可将连接器本体固定在面板上，法兰与面板接触的端面可根据使用需求加装密封垫圈，提升安装位置的防尘防水能力。

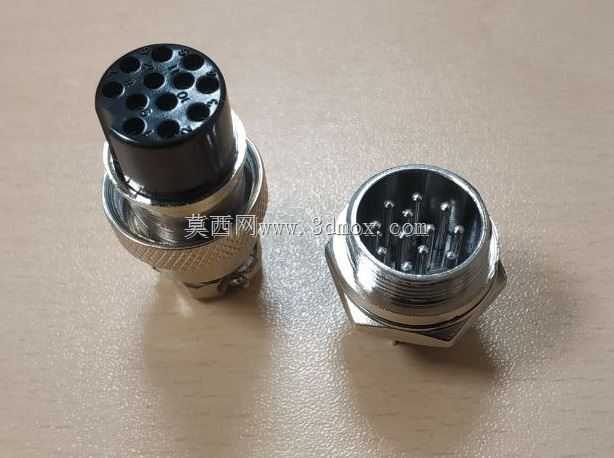

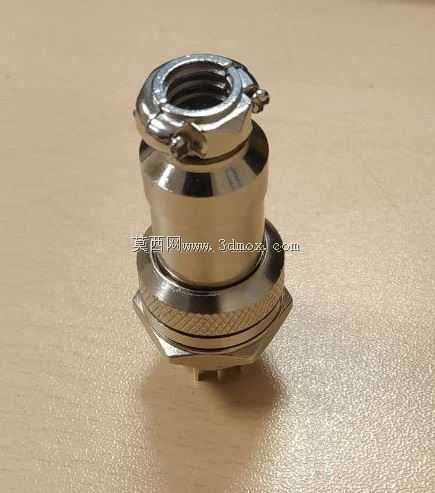

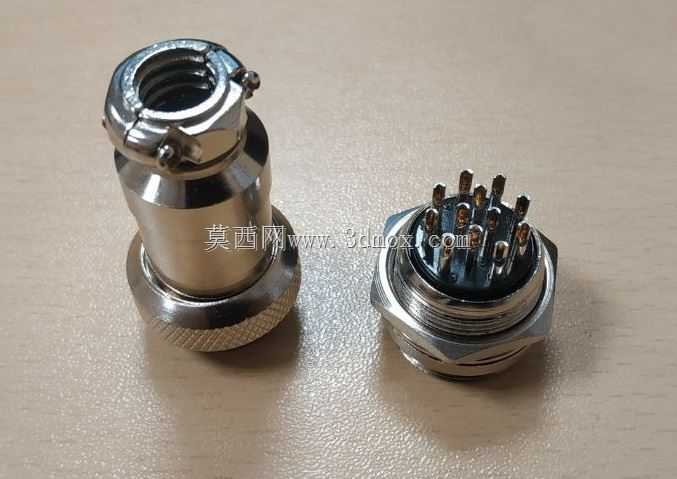

　　上部的线缆锁紧结构采用夹爪式设计，旋紧顶部压帽时，内部的弹性夹爪会向内收拢，抱紧穿入的线缆外护套，既可以避免线缆受外力拉扯时内部芯线与触点脱离，也能对线缆入口处形成密封，阻挡外界杂物进入连接器内部。下部伸出的焊针式触点采用圆周均布排布，触点间距经过严格核算，满足常规低压信号传输的电气间隙要求，安装时可直接插入对应PCB板的焊盘孔进行波峰焊接，也可根据接线需求搭配接线端子实现导线直连，触点采用铜质基材，表面做镀覆处理，降低接触电阻的同时提升抗氧化能力，保障长期使用的导通稳定性。

　　外形尺寸方面，主体最大外径适配12mm规格的标准安装开孔，法兰段的锁紧螺纹为细牙设计，锁紧后不易受振动影响出现松脱，下部焊针伸出长度控制在合理范围，既保证焊接时的焊锡浸润深度，也不会因针脚过长导致与板上其他元件出现干涉。上部压帽完全旋紧后，整体高度满足多数薄型设备面板的安装空间要求，不会因连接器突出长度过大影响设备外部的其他部件布置。在实际选型使用中，这类金属连接器相比塑料材质的同规格接插件，具备更好的机械强度与抗电磁干扰能力，金属壳体可对内部传输的弱信号形成一定的屏蔽效果，适合在存在电磁干扰的工业现场使用。

　　设计过程中针对各部件的配合公差做了合理分配，壳体各段的同轴度控制在合理范围内，保证插合对接时的顺畅度，避免出现卡滞、插合不到位的情况；夹爪部位的弹性变形量经过反复校核，既能够适配一定线径范围的线缆，也不会因夹紧力过大损伤线缆外护套。触点与绝缘基座的配合采用过盈压装结构，保证触点在反复插拔受力的情况下不会出现松动移位，绝缘基座选用耐温绝缘材料，满足焊接过程中的高温耐受要求，不会因焊锡温度过高出现基座变形、触点偏移的问题。整体结构没有冗余的复杂部件，拆解与装配都较为便捷，现场维护时不需要特殊工具即可完成线缆的装夹与连接器的拆装，适合批量设备装配时的快速布线作业，在小型机电设备、便携检测仪器、工业传感装置的信号与电源连接场景中都能适配。
