四针磁吸式pogo连接器插头结构设计

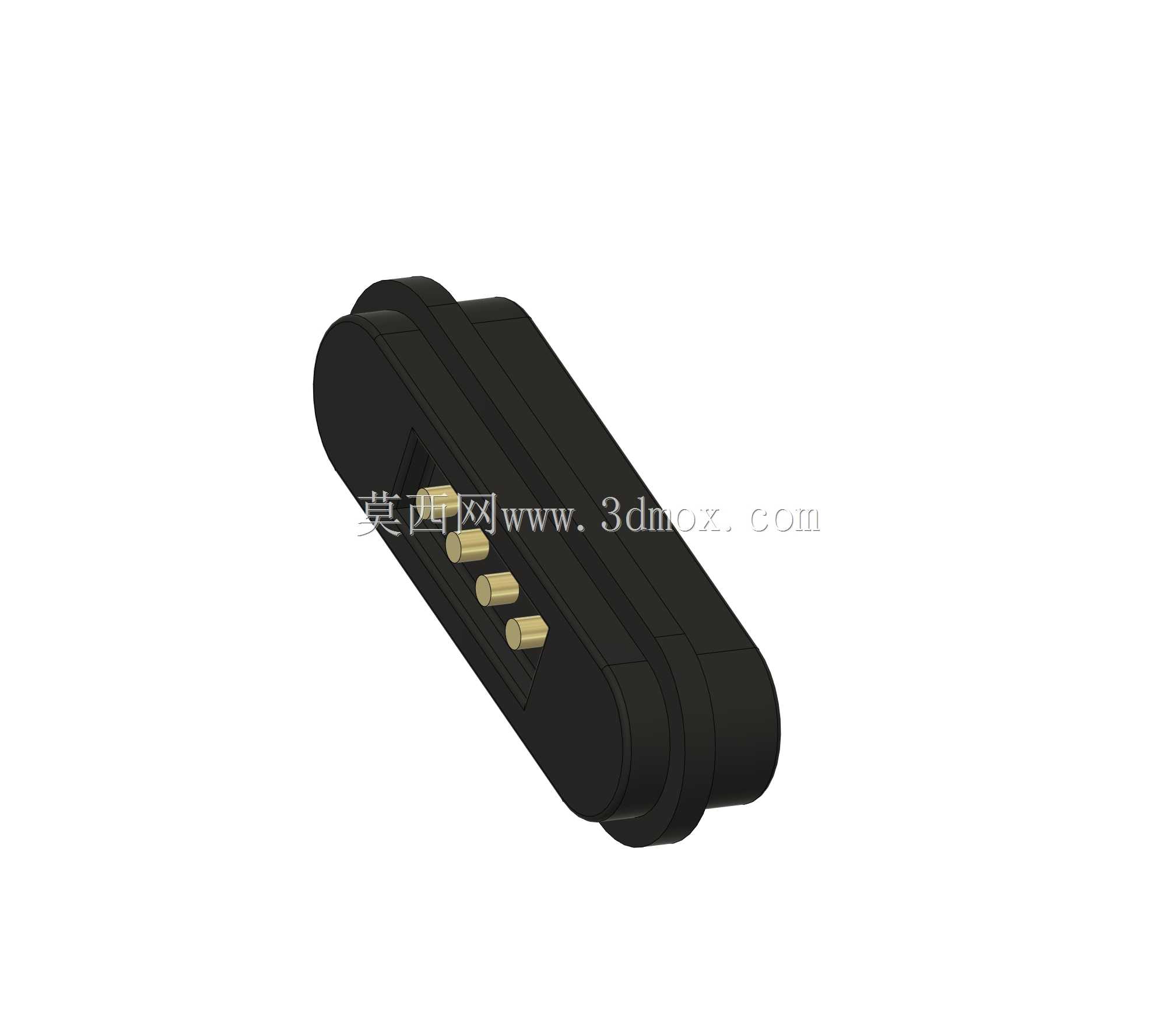

　　在消费电子、小型穿戴设备、便携检测仪器的内部供电与信号传输链路里，磁吸式pogo连接器的应用占比逐年提升，这类接插件完全规避了传统插针式接头对位不准、反复插拔磨损针脚、斜插导致针脚弯折的常见问题，尤其适合空间紧凑、需要频繁对接分离的使用场景。这款四针磁性pogo连接器插头，在结构设计阶段优先考虑了盲插对位的容错性，外壳采用长椭圆的流线型轮廓，边缘做了均匀的R角过渡，既避免装配时锐边刮伤操作人员或设备壳体，也能在对接时顺着磁吸的吸附力自然滑入对位位置，不需要用户刻意对准针脚位置。

　　内部的四个pogo针采用等间距直线排布，针体端部做了圆弧球面处理，每根针的内部都搭载了独立的微型弹簧结构，在对接时可以提供稳定的正向接触压力，即使对接面存在0.3mm以内的平面度误差，也能保证每根针都和母座触点可靠接触，不会出现接触不良、信号中断或者供电压降过大的问题。磁吸组件被完全包裹在绝缘外壳内部，采用对称排布的永磁体，吸附力控制在8N到12N的区间，这个力度区间既可以保证日常使用时不会因为轻微拉扯就断开连接，也能在受到超出阈值的外力时自动脱开，避免扯坏设备内部的焊接线路或者拉裂设备壳体。

　　外壳的材质选型上，外层采用耐磨的绝缘工程塑料，表面做了细微的磨砂处理，既可以提升手持插拔时的摩擦力，也能在长期反复摩擦对接的过程中减少表面划痕的产生，保持外观的一致性。安装边界方面，这款插头的整体厚度控制在6mm以内，长度不超过22mm，宽度在8mm左右，属于小型化的接插件方案，在做设备结构堆叠时，只需要在对应安装位置预留出和插头轮廓匹配的沉槽，沉槽深度控制在2mm即可，不需要额外预留过多的操作空间，非常适合内部空间紧张的小型智能穿戴设备、便携医疗检测终端、磁吸充电类数码配件使用。从实际使用的工况来看，这类磁吸接头可以承受超过一万次的反复对接分离，接触电阻始终维持在毫欧级别，不会因为长期使用出现接触阻抗升高导致的发热问题。

　　在电路适配性上，四个针脚可以根据实际需求做定义，既可以全部用作供电触点实现大电流快充，也可以分出两个针脚作为信号传输通道，实现供电加数据传输的复合功能，不需要额外增加接插件的数量。设计过程中还特意考虑了防呆特性，依靠磁吸的极性排布，插头只能以正确的方向和母座吸附对接，完全避免了反插导致的电源正负极短路问题，不需要在外壳上额外做凸起或者凹槽的防呆结构，进一步简化了外壳的加工工艺，也让接头的外观更加简洁流畅。在装配工艺上，这款插头的内部针脚和磁吸组件都采用卡扣加定位柱的方式固定在外壳内部，不需要额外打胶固定，既提升了装配效率，也避免了胶水溢出污染触点的问题，后期如果出现针脚损坏的情况，也可以快速拆解更换内部组件，降低维修成本。针对户外使用的场景，外壳的拼接缝隙处做了错位止口设计，对接完成后可以达到IPX5级别的防水能力，能够应对日常的泼溅、汗水侵蚀等情况，拓展了产品的适用场景。
