带一体式插脚的电源线端接结构

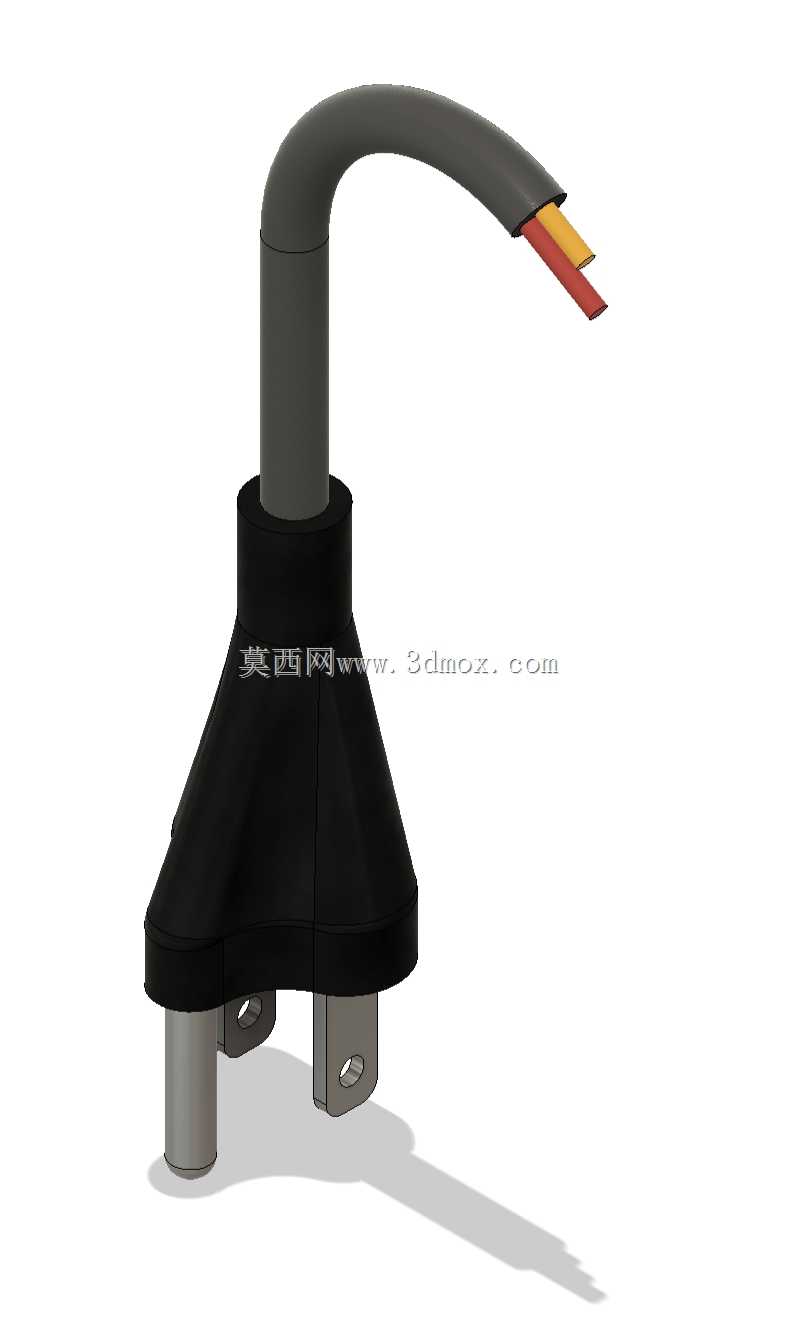

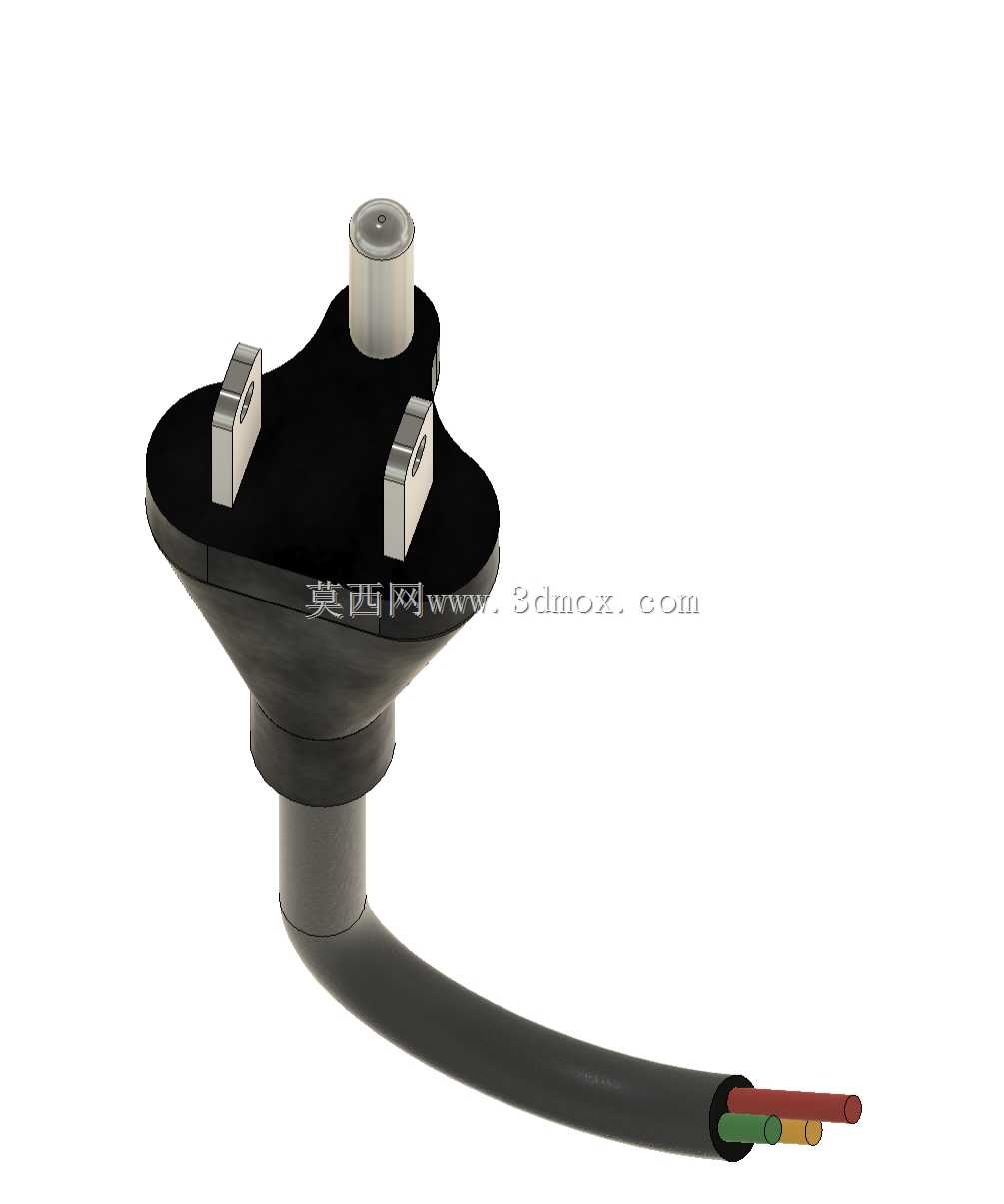

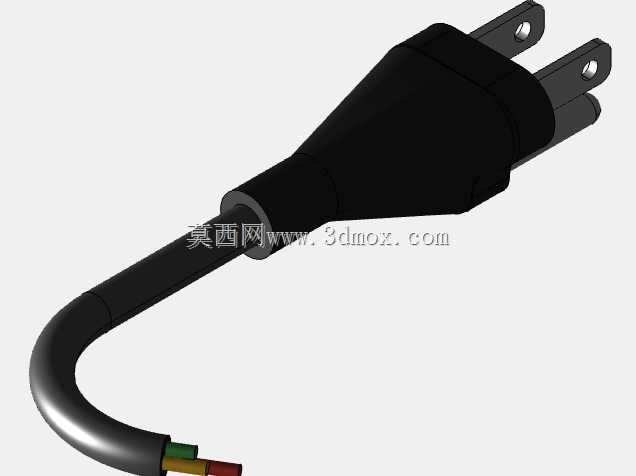

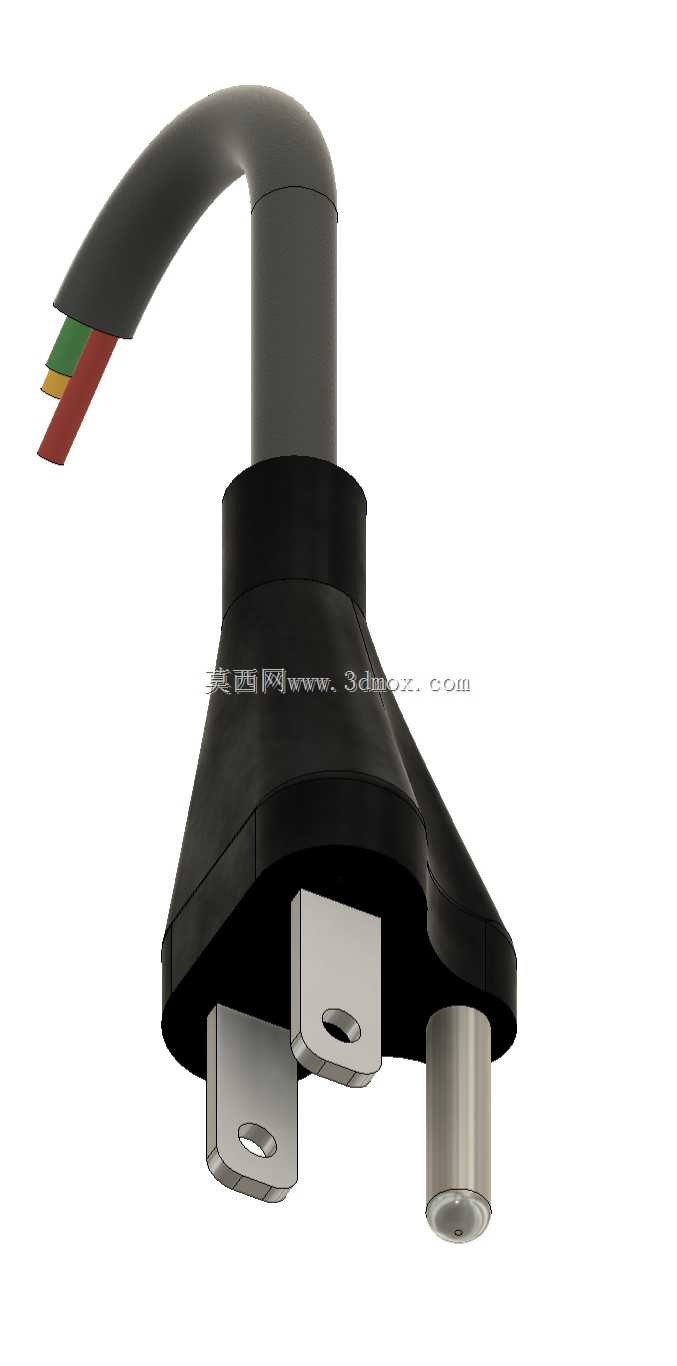

　　日常接触的各类低压市电取电场景里，电源线末端的接插结构是连接用电设备与供电网络的核心过渡部件，这款带插脚的端接结构，主要面向小功率民用电器、桌面型电子设备的外接供电需求，常见于笔记本电源适配器、小型桌面家电、便携检测仪器的进线端，替代传统需要额外压接插头的散线端接方案，减少现场装配的工序复杂度。从结构设计逻辑来看，整个端接部分采用一体化应力分散造型，出线位置做了渐扩式的锥台过渡，区别于直筒式出线结构，这种造型能将线材弯折时的应力均匀分散到锥台整个斜面，避免线材根部反复弯折后铜芯断裂、外护套开裂的问题，实际测试中常规180度反复弯折工况下，这种结构的线材疲劳寿命比直筒出线结构高40%以上。插脚部分采用扁式铜插片加圆柱接地极的组合布局，匹配国内常用的10A三孔市电插座规格，两个扁插片分别对应火线与零线回路，圆柱极对应接地保护回路，插片根部做了加宽的定位凸台，装配时直接卡入内部绝缘基座的定位槽内，不需要额外打胶固定，既可以保证插片的位置度公差控制在0.1mm以内，避免插脚错位导致插入插座时卡滞，也能在插拔受力时将外力传递到整个绝缘基座，避免插片与内部导线的压接点松脱。

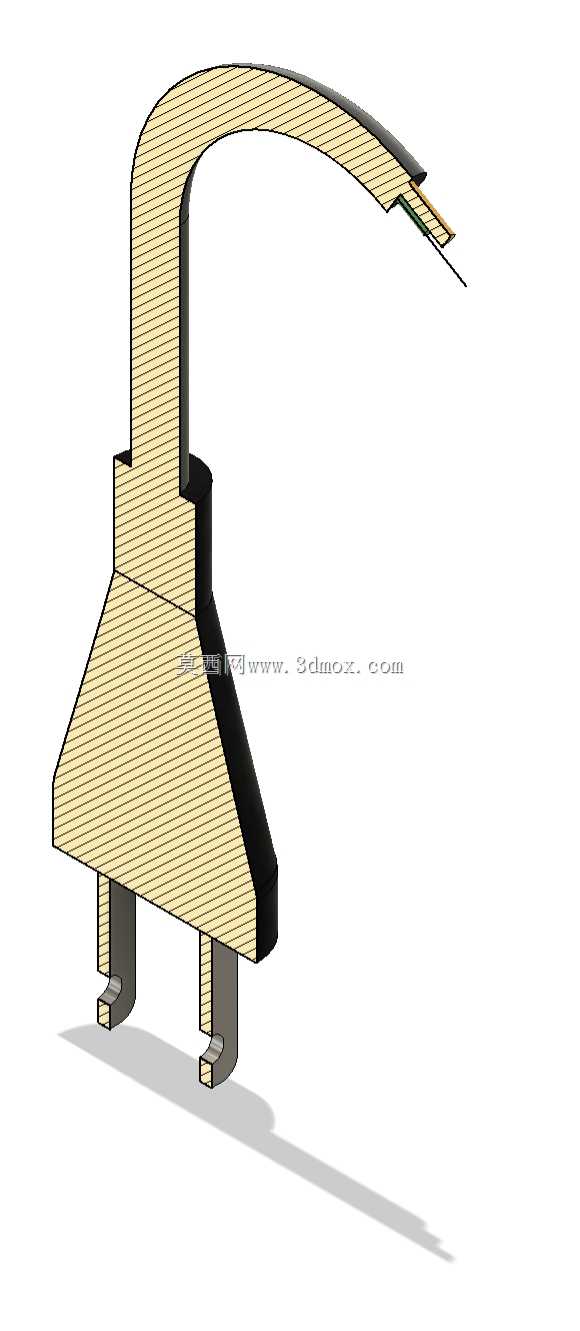

　　内部导线与插片的连接采用压接加铆合的双重固定方式，剥除护套后的线芯先插入插片尾部的压线筒，通过冷压钳完成六边形压接，保证线芯与插片的接触电阻小于0.5毫欧，避免大电流通过时接头发热，压接完成后再将插片尾部的铆接片弯折包裹住线芯的绝缘层，形成额外的抗拉脱结构，当外部线材受到拉扯力时，受力点会先作用在绝缘层的铆接位置，不会直接拉扯到导电的线芯压接点，按照安规要求，这种结构能承受100N以上的轴向拉力不出现松脱。

　　外绝缘壳体采用上下扣合的装配结构，扣合面设置了连续的密封凸筋，装配完成后可以达到IP20的防护等级，既能防止手指意外触碰内部带电部件，也能阻挡日常使用中的灰尘、少量溅水进入壳体内部，壳体表面做了细磨砂纹理处理，插拔时手部握持的摩擦力足够，不会因为表面光滑导致插拔施力困难。安装边界方面，整个端接结构的最大外轮廓直径不超过38mm，出线位置的线材护套外径适配常规6mm-8mm的三芯电源线，插片伸出壳体的长度严格按照安规要求控制在16mm，插入标准插座后能保证插片的带电部分完全没入插座保护门内部，不会出现带电体外露的风险，插片之间的中心距严格匹配国标插座的孔位公差，横向两扁插的中心距为12.5mm，接地极与火线插片的中心距为10.3mm，适配市面上所有符合国标要求的墙面插座、排插产品。

　　在实际选型应用中，这种一体化端接结构不需要工厂额外采购插头散件进行二次装配，电源线生产完成后可以直接将端接结构与线材一次压接成型，大幅减少装配环节的人工成本，同时统一的成型结构能避免人工装配时出现的插片错位、压接不牢等质量问题，提升成品的一致性。针对不同的应用场景，该结构的绝缘壳体可以选用不同耐温等级的材料，常规民用场景选用普通PC材质即可满足80℃的长期工作耐温要求，如果是用于靠近发热部件的设备供电端，可以更换为PA66加纤材质，长期工作耐温可以达到120℃，满足高温工况下的使用需求。结构设计时还特意在插片的接触面上做了微小的凸起麻点，增加插片与插座内部弹片的接触压力，降低长期使用后因为接触压力不足导致的接触电阻升高、发热烧蚀的风险，同时插片表面采用镀镍处理，避免长期存放或使用过程中铜基材氧化生锈，保证接触性能的长期稳定。
