HD-1500A微型舵机结构设计方案

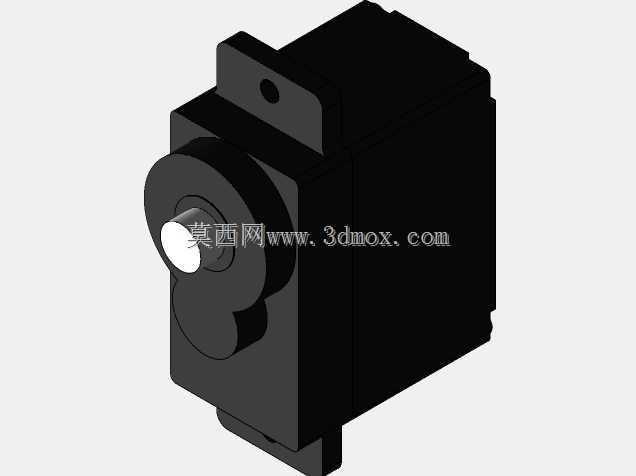

　　在航模制作、小型机器人关节驱动、智能门锁执行机构、桌面级自动化装置的开发场景中，这类微型舵机是极为常用的角度执行部件，很多刚接触小型机电系统设计的工程师，往往会忽略舵机安装边界与输出扭矩匹配的细节，导致后期装配出现干涉或者驱动力不足的问题。这款HD-1500A微型舵机的整体结构采用一体化塑壳封装设计，主体外壳为方正的块状结构，顶部预留带安装孔的固定耳片，安装孔位的中心距经过标准化适配，能够兼容市面上多数微型舵机的安装支架，不需要额外重新设计转接件，能大幅缩短小批量样机的装配周期。

　　输出端采用齿轮组减速结构，最外侧的输出摇臂安装轴做了D型切面处理，配合锁紧螺丝可以避免摇臂在大扭矩输出时出现打滑空转的问题，输出轴的突出高度经过严格控制，既保证摇臂安装后的固定强度，又不会因为轴伸过长导致外部结构运动时出现剐蹭。从内部结构设计逻辑来看，这类微型舵机的核心是直流微电机搭配多级减速齿轮组，配合位置反馈电位器实现角度闭环控制，外壳的内部筋位设计完全贴合电机、齿轮组、电位器的排布，既可以在注塑生产时减少壳体的缩痕，又能对内部元器件起到限位固定的作用，避免设备在受到振动冲击时内部组件出现移位。外壳的侧壁做了细微的拔模斜度，适配注塑生产的脱模需求，合模线的位置选在壳体侧面的非安装面，不会影响安装面的平面度，保证舵机固定后不会出现歪斜。在实际选型应用中，这类微型舵机常被用于小型航模的舵面控制，比如固定翼航模的副翼、升降舵驱动，或者小型人形机器人的关节转动，也有不少开发者将其用于智能视觉摄像头的角度调节、自动投喂装置的出料口开关控制。

　　设计这款舵机的三维模型时，需要重点关注几个安装边界尺寸：首先是主体外壳的长宽高尺寸，要保证在狭小的安装空间内不会和周边的结构件产生干涉，尤其是在多舵机并排布置的机械爪结构中，壳体的宽度直接决定了相邻舵机的最小安装间距；其次是顶部固定耳片的厚度与安装孔直径，要匹配常用的M2/M2.5固定螺丝，耳片的圆角处理要避免应力集中，防止在频繁振动的使用场景下耳片出现断裂；另外输出轴的中心高度是关键的装配尺寸，这个尺寸直接决定了摇臂转动时的平面高度，如果和设计值存在偏差，会导致连杆传动时出现卡滞或者行程偏差。

　　很多新手工程师在建模时容易忽略舵机出线口的位置，这款舵机的出线口设置在壳体尾部，出线口做了圆角过渡处理，避免导线被壳体锐边割破绝缘层，建模时需要预留足够的出线空间，不能让导线在装配时被壳体和安装支架挤压。从功能特性来看，这类微型舵机可以通过PWM信号控制输出轴在固定角度范围内转动，内部的减速齿轮组将微电机的高转速低扭矩输出转化为低转速高扭矩的转动输出，足够驱动小型负载完成角度调整动作，外壳的封闭结构可以阻挡日常使用中的灰尘进入齿轮组，延长设备的使用寿命。在做结构验证时，需要模拟舵机在最大偏转角度时摇臂的运动包络，确保摇臂在整个转动行程内不会碰到周边的线束或者结构件，尤其是在紧凑的机器人关节内部，运动包络的校核直接决定了样机能否正常运行。另外，舵机底部的定位凸台设计也很关键，凸台可以嵌入安装支架的定位孔中，承受输出轴转动时产生的径向力，避免固定螺丝长期受剪切力出现断裂。
