U-Blox ESP32无线通信模块结构设计

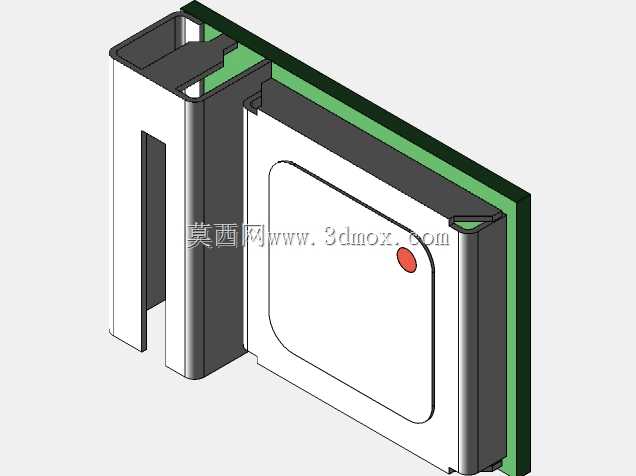

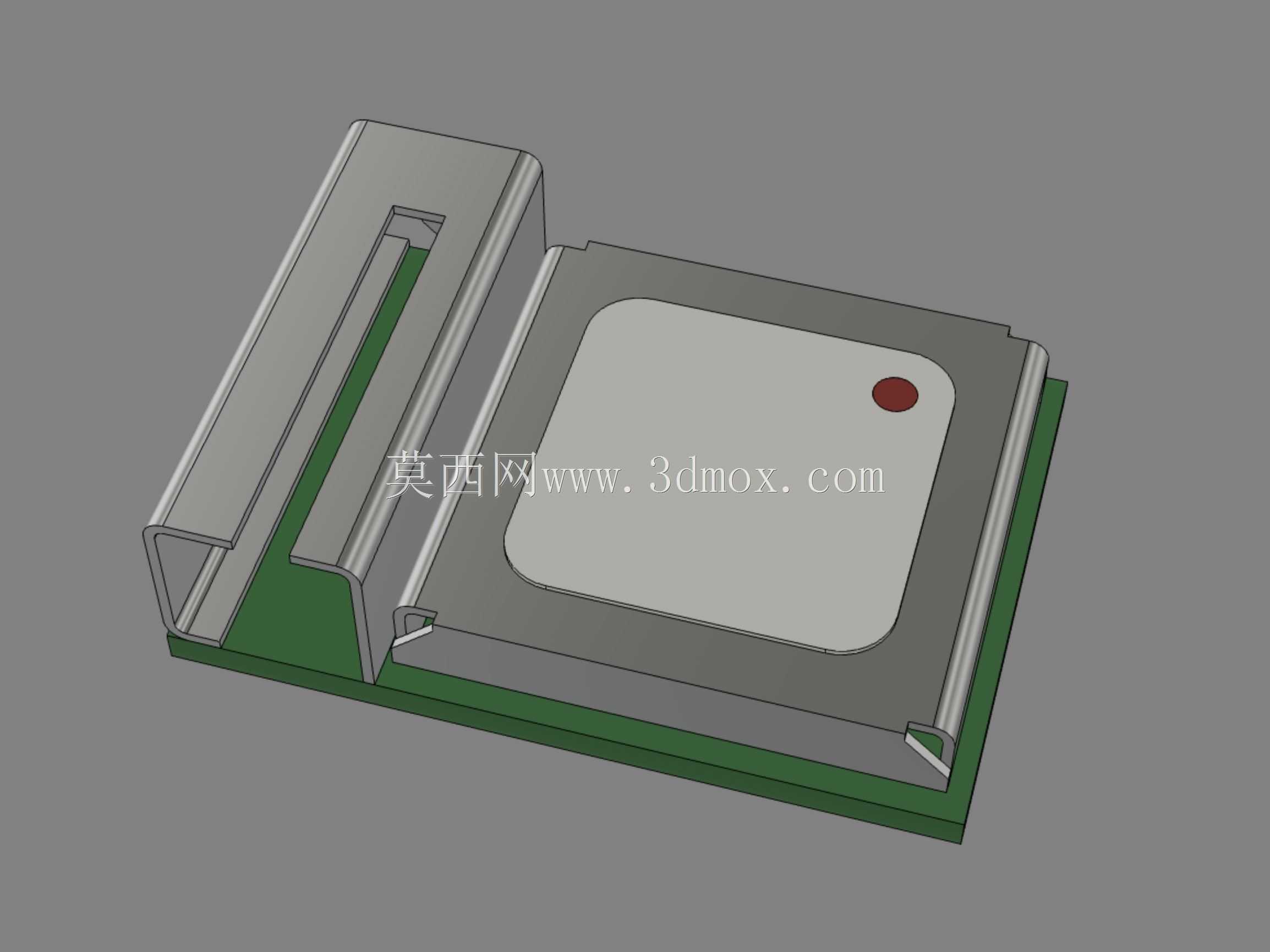

　　模块主体采用分层堆叠结构，核心ESP32芯片与u-blox的射频前端电路被金属屏蔽罩完全覆盖，屏蔽罩与PCB板的接地焊盘采用连续焊接设计，既可以阻隔外部电路的电磁干扰进入射频链路，也能避免模块自身的高频信号向外辐射，干扰设备内部其他敏感电路的正常工作，比如工业传感器的模拟采样电路、低功耗MCU的复位电路，都容易被高频射频信号干扰出现采样偏差、误复位的问题，这种全包裹屏蔽结构在工业级无线模块设计中是必要的可靠性设计。这款嵌入式无线通信模块的结构设计，核心围绕板载天线的信号增益需求、狭小设备内部的安装适配性展开，在做结构堆叠时首先要规避金属屏蔽件对2.4G频段信号的遮挡问题，从模型的剖视结构能看到，模块侧边预留的非金属避让槽，是专门为板载陶瓷天线预留的净空区域，这个区域在实际PCB布局时不能铺铜、不能放置金属元器件，也不能被设备内部的金属结构件覆盖，否则会直接导致wifi与蓝牙信号衰减30%以上，甚至出现连接断连的情况。

　　从安装边界来看，模块采用侧边插装的连接方式，两侧的定位凸台与卡槽结构，是为了适配工业网关、智能传感终端内部的标准插槽，安装时不需要额外打螺丝固定，顺着卡槽推入即可完成机械固定与电气连接，这种快装结构适合批量生产的设备组装，能减少产线的装配工时，同时也方便后期设备维护时的模块更换。模块外壳的主体部分采用耐高温工程塑料注塑成型，表面的圆角过渡处理不是单纯的外观设计，而是为了避免安装时尖锐边角刮伤设备内部的排线，同时在做注塑模具设计时，圆角结构能提升塑料熔体的填充流动性，减少注塑件的缺胶、内应力开裂问题，外壳上的小圆点是状态指示灯的导光柱位置，导光柱与外壳采用一体化注塑设计，不需要额外组装导光零件，能减少装配工序，同时避免组装间隙导致的漏光问题，指示灯可以直观显示模块的供电状态、wifi连接状态、蓝牙配对状态，方便现场调试时快速排查故障。

　　在实际应用场景中，这类模块多用于工业物联网终端、智能楼宇的传感节点、小型机器人的通信单元，相比普通的ESP32开发板模块，这款集成u-blox射频方案的模块在信号接收灵敏度上有明显优势，在复杂的工业金属设备环境中，通信距离比普通模块远40%左右，能穿透多层金属机柜实现稳定的数据传输。做结构设计时还要考虑模块的散热问题，虽然ESP32芯片的正常工作功耗不高，但在满功率发射wifi信号时，芯片的瞬时功耗会达到近500mA，屏蔽罩与芯片之间填充的导热硅胶垫，可以把芯片的热量传导到金属屏蔽罩上，再通过屏蔽罩向周围空气散热，避免芯片长时间高温工作导致的性能降频、寿命缩短问题。

　　模块的接口部分采用半沉板设计，插装后接口顶面与设备外壳的接口平面齐平，不会出现接口突出或者凹陷的问题，同时接口周围的密封筋结构，可以配合设备外壳的密封胶条实现IP40以上的防护等级，阻挡车间内的粉尘进入模块内部，避免粉尘堆积导致的电路短路问题。在做三维建模时，所有的安装定位尺寸都严格匹配实际元器件的规格书参数，卡槽的配合公差采用H7/g6的间隙配合，既保证安装时的顺畅度，又不会出现模块晃动导致的接触不良问题，天线净空区域的尺寸严格按照u-blox给出的射频设计规范预留，保证信号性能达到规格书标注的参数，不会因为结构设计问题导致射频性能不达标。
