HIFI电源配套E型电源插座结构设计

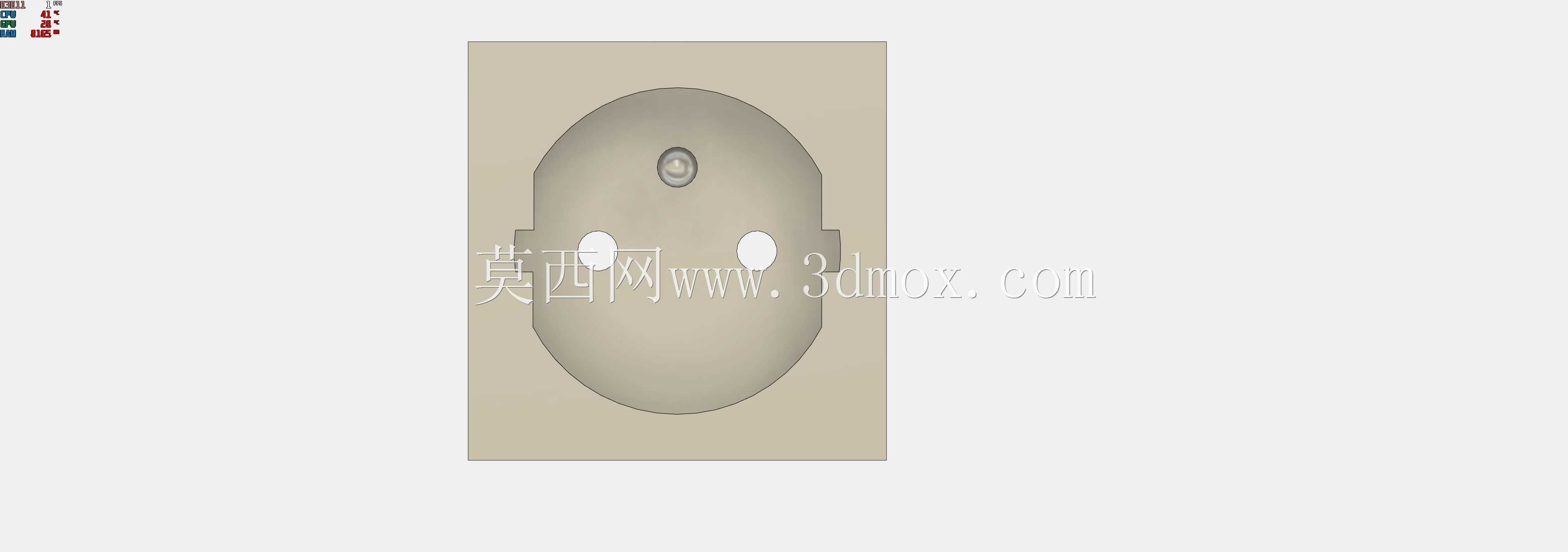

　　在高端音频设备的供电链路搭建过程中，电源输入接插件的结构合理性往往会被不少结构设计人员忽略，实际上这类接插件不仅承担着市电接入的物理连接功能，其安装贴合度、插合定位精度还会间接影响设备内部供电模块的排布空间，甚至在长期使用中关系到接插可靠性与设备运维的便捷性。本次设计的E型插座，主要面向HIFI类音频电源设备的输入端接插需求，在结构设计阶段优先考虑了设备面板安装的适配性，整体轮廓采用椭圆式沉台造型，区别于常规方形插座的棱角设计，能够更好匹配部分追求外观流畅度的音频设备前面板造型，减少面板开孔后的突兀感。

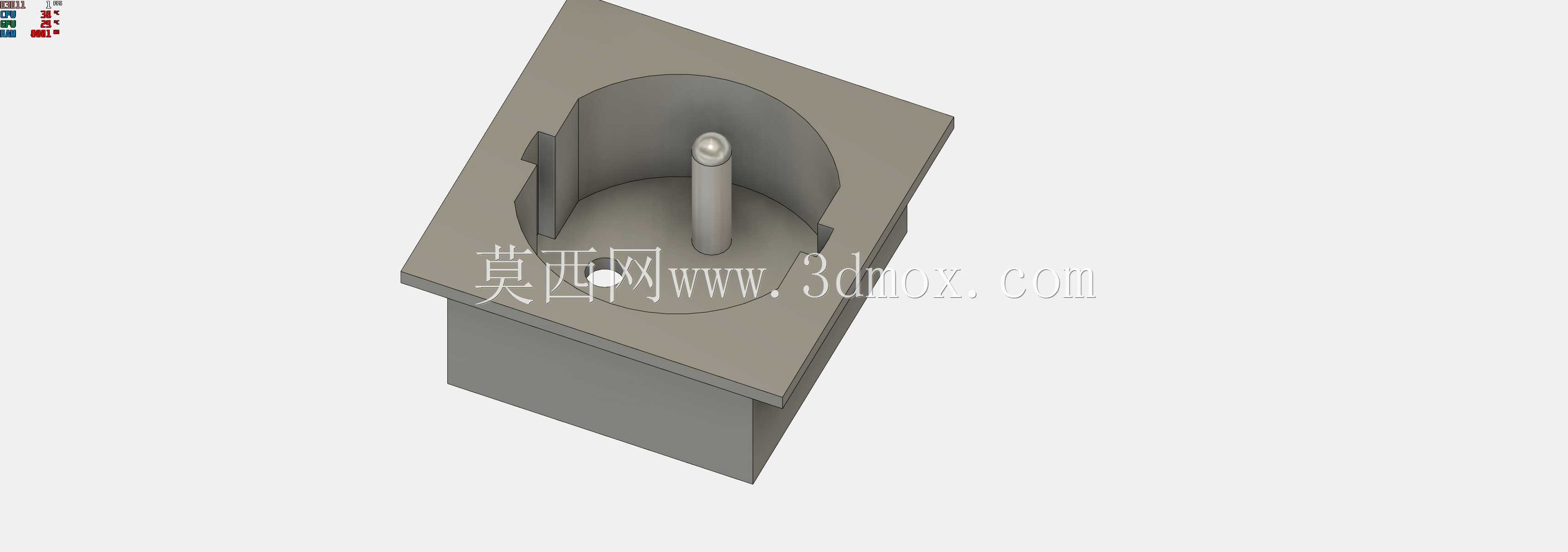

　　从安装边界来看，插座主体的沉台结构在设计时预留了足够的面板贴合余量，安装时可直接嵌入预先开好的对应椭圆型安装孔内，背部的接线端空间做了收窄处理，不会过度占用设备内部的走线空间，对于内部空间排布紧凑的小型HIFI电源设备、桌面级音频解码设备来说，能够有效降低内部布线的干涉风险。功能特性层面，这款插座的插合孔位采用对称式排布，中心位置设置了接地极定位结构，插合过程中接地极会优先于零火线极接触，拔出时则最后断开，符合电气安全设计的基本要求，同时三个极位的周边都做了小范围的导向倒角，用户在插接电源线时不需要刻意对准孔位，顺着倒角导向即可顺利完成插合，能够减少长期使用过程中因强行歪插导致的极片变形、接触不良问题。

　　在实际应用场景中，这类E型插座除了适配常规的HIFI功放、电源滤波器、独立供电的解码耳放设备外，也可用于部分对供电接插稳定性有要求的小型测试仪器、桌面级工业控制终端的电源输入端，只要设备面板厚度在常规钣金或塑料壳体的厚度区间内，都可以通过这款插座实现稳定的市电接入。设计思路上，没有采用多余的冗余结构，整体造型尽量简化，一方面是减少模具加工时的复杂曲面工序，降低后续量产的开模成本，另一方面简洁的曲面结构也更容易清理表面积灰，对于长期放置在桌面使用的音频设备来说，日常维护时只需要用软布擦拭表面即可，不存在容易积灰的死角缝隙。

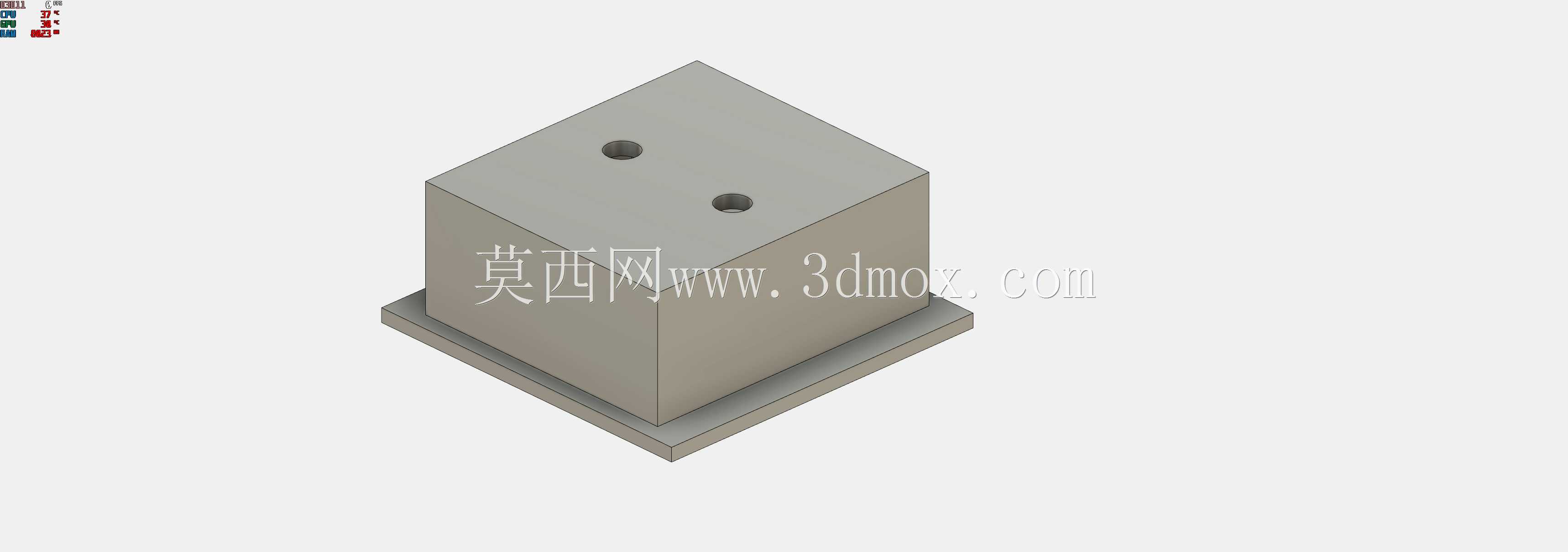

　　从插合力学的角度考虑，插座内部的极片固定位在建模时做了限位加强结构，能够保证电源线插合后具备足够的保持力，不会因为设备轻微挪动、线材拖拽就出现松脱断电的情况，同时插合力控制在合理区间，用户插拔电源线时不需要使用过大的力气，也不会出现过松导致的接触打火隐患。在安装孔位的匹配上，插座背部设置了两个对称的固定点位，安装时可以通过卡扣或者小螺丝从背部锁紧，不需要在面板正面做外露的固定结构，能够保证设备面板外观的完整性，这一点对于追求外观一体性的消费级音频设备来说尤为重要。另外，插座的正面轮廓做了微小的弧度处理，和面板贴合时不会出现边缘硌手的问题，即使是外露安装在设备表面，也能和周边的壳体曲面形成自然的过渡，不会破坏设备整体的外观协调性。建模过程中对各个极位的间距做了严格的安全距离校验，保证不同极位之间的爬电距离满足低压电气设备的安全要求，即使在长期使用出现积灰、空气湿度较高的情况下，也不会出现极间漏电的安全隐患。对于结构设计从业者来说，这类接插件的建模不需要追求过度复杂的特征，核心是要把握好安装边界尺寸、插合导向结构、安全距离这几个核心要点，同时兼顾实际使用中的操作便利性与安装适配性，才能做出真正符合工程实际需求的接插件结构，而不是只停留在外观造型的可视化层面。
