L型开槽式电子散热片结构设计

　　在小功率电源模块、板载功率器件的热设计场景里，这类L型折弯结构的散热件是非常常见的选型，它不需要额外的转接支架，直接依托自身的直角折弯边就能同时贴合两个垂直排布的发热面，在紧凑的设备内腔里省掉了单独固定支架的安装空间，很多小功率DC-DC模块、低压整流组件的配套散热都会优先考虑这类结构。从实际使用的工况来看，这类散热件主要应对的是发热功率在5W以内的半导体器件，依靠自身的金属基材导热，配合表面开槽形成的对流通道把器件工作产生的热量散到周围空气里，不需要额外搭配强制风冷，就能满足常规工业环境下器件结温控制在额定范围内的要求，很多嵌入式控制板、小型电源适配器内部的功率管散热，都会用到同结构的散热件。

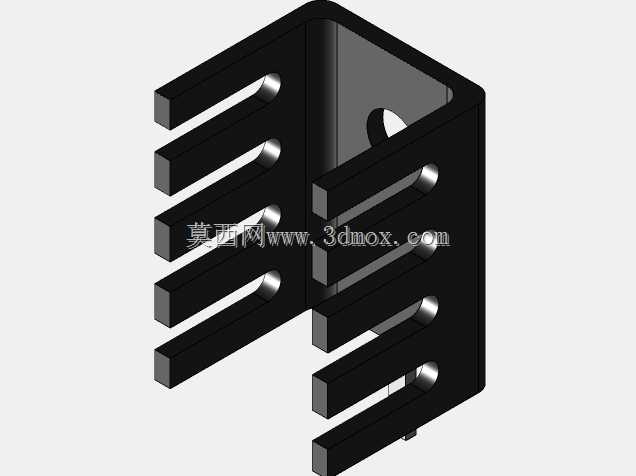

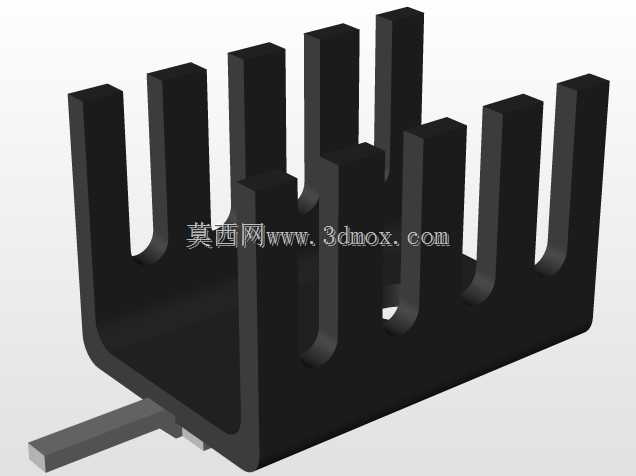

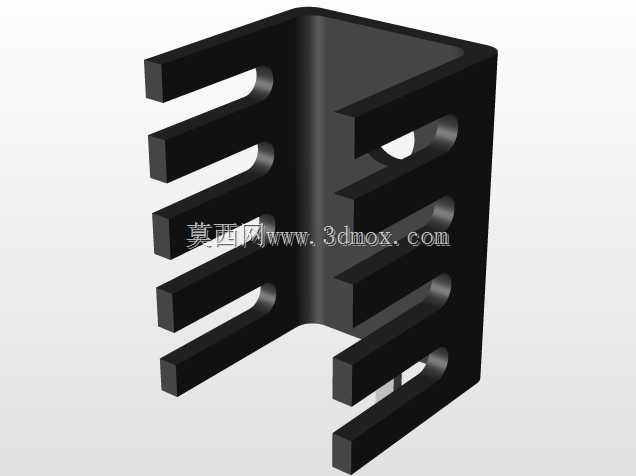

　　从结构设计的逻辑来看，这个散热件采用90度一体折弯成型，没有额外的拼接焊缝，两个垂直的安装平面都做了平整处理，安装时只需要在器件和散热片接触面涂覆薄薄一层导热硅脂，就能降低接触热阻，避免因为接触面不平整导致的导热效率下降。两侧的鳍片采用等间距开槽设计，每个开槽的宽度和鳍片厚度保持接近1:1的比例，这个比例是自然对流散热下比较均衡的选择——既不会因为鳍片太密导致空气在槽内滞留形成热阻，也不会因为鳍片间距太大浪费散热面积，在有限的外形尺寸下把有效散热面积做到了最大化。仔细看鳍片的端部都做了微小的倒角处理，不是尖锐的直角，这个细节在批量组装的时候很实用，能避免工人拿取时被锐边划伤，也不会在安装过程中刮伤周边的导线绝缘层，减少装配环节的隐患。

　　安装边界上，这个散热件的两个折弯边长度匹配常规TO系列封装功率器件的安装尺寸，折弯的内圆角半径控制在板材厚度的0.5倍左右，既保证折弯处不会因为应力集中出现开裂，也能让两个安装面尽可能贴近器件的发热面，不会因为折弯圆角太大导致器件和散热面之间出现缝隙。鳍片的高度没有超过折弯边的宽度，这样在设备内部安装时，不会因为鳍片过高和周边的电容、电阻等板载元件发生干涉，整体的外形轮廓刚好卡在板载元件的安全间距范围内，不需要在PCB设计时额外预留过多的避让空间。另外散热件的基材一般选用高导热的铝合金材质，表面做黑色氧化处理，一方面黑色表面的辐射散热效率比裸金属高15%左右，能在自然对流的基础上额外提升一部分散热能力，另一方面氧化层也能起到绝缘防腐蚀的作用，在潮湿的工业环境里不会轻易出现氧化锈蚀导致导热能力下降的问题。

　　实际选型的时候，这类散热件不需要复杂的固定结构，既可以用耐高温导热胶直接粘接在器件表面，也可以在折弯平面上预留小的安装孔，用螺丝配合压片固定，两种安装方式都能满足不同产线的装配习惯。很多工程师在做紧凑型电源设计的时候，经常会遇到PCB上两个垂直排布的发热器件距离很近的情况，用两个单独的平片散热片不仅占用空间，还容易因为两个散热片距离太近形成热岛效应，而这种一体L型的散热件可以同时覆盖两个发热面，热量可以在整个散热件的金属基材内部均匀传导，不会出现局部热量堆积的问题，比两个独立散热片的散热效率更高，也能减少BOM表的物料种类，降低采购和仓储的管理成本。

　　从建模的细节来看，这个模型还原了实际量产散热件的所有工艺特征：折弯处的应力释放圆角、鳍片端部的倒角、开槽的等距公差都和实际量产件保持一致，结构工程师在做整机装配干涉检查的时候，可以直接把这个模型导入装配体，不需要再额外修正工艺细节，能准确模拟实际安装后的空间占用情况，避免出现设计阶段预留空间不足，导致量产时散热件装不进去的问题。尤其是在做小型电源模块的内部布局时，这类标准散热件的模型精度直接影响到整体布局的合理性，准确的结构特征能帮助工程师在设计阶段就发现潜在的干涉问题，减少后续打样修改的次数。
