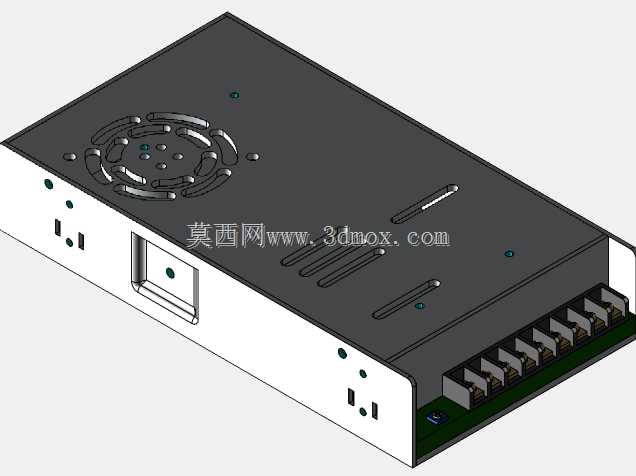

明纬LRS-600-36开关电源三维结构模型

　　这款开关电源的三维结构还原，完全围绕工业现场的实际安装与使用需求搭建，在建模阶段就充分考虑了设备集成时的各类边界约束，能直接给做设备电控布局的工程师提供精准的空间参考。从实际应用场景来看，这类600W功率等级的36V直流输出电源，覆盖的工业场景非常广泛，不管是自动化生产线的传感器、执行机构集中供电，还是小型工控设备、激光模组、步进驱动系统的动力供给，甚至是商用展示设备、通讯基站的辅助供电单元，都能看到同规格产品的身影，建模时特意把所有外接接口的位置、接线端子的排布间距都做了1:1还原，避免工程师在做柜体布局时出现接线空间不足、端子与其他元器件干涉的问题。

　　从功能特性的结构体现来看，模型完整还原了产品的散热设计逻辑：顶部的轴流风扇安装位做了精确的开孔还原，风扇周边的通风孔阵列排布角度、开孔率都和实物一致，外壳侧面的长条状通风槽也完全按照实物的位置、尺寸建模，能让结构工程师直观评估电源在密闭柜体内安装时的散热风道走向，提前规划柜体的通风开孔位置，避免后期出现电源过热降额的问题。输出端的接线端子排做了分槽隔离的结构还原，每个接线位的螺丝孔位、压线空间都精准复刻，输入端的接口位置、接地端子的安装凸台也都做了细节呈现，甚至外壳上的固定安装孔位、孔距、沉头深度都完全匹配实物参数，工程师在做安装板设计时可以直接提取孔位坐标，不用反复核对实物样本。

　　设计思路上，这款电源的外壳采用折边一体成型的钣金结构，模型里完整还原了钣金件的折弯圆角、拼接扣位、螺丝固定柱的内部结构，没有做简化处理，能让做钣金设计的工程师直接参考这类工业电源外壳的结构设计逻辑，比如边角处的防割手折边、接口处的EMI屏蔽弹片结构、内部PCB板的支撑限位筋位，这些细节都在模型里有完整体现。外壳表面的散热凸台、风扇安装位的下沉结构，也都按照实际的冲压成型逻辑做了还原，没有出现违背钣金加工工艺的结构设计。

　　外形尺寸与安装边界方面，模型严格按照实物的长宽高比例搭建，整体的长方体轮廓没有做夸张变形，安装孔的中心距、电源本体与接线端子的突出高度、风扇位置的凸起高度都做了精准控制，工程师在做三维布局时，可以直接将模型导入装配体，准确评估电源周边需要预留的安装空间、接线弯折空间、维护操作空间——比如输出端子前方需要预留至少30mm的接线操作空间，风扇上方需要预留不小于20mm的通风间隙，这些边界条件都能通过模型直观判断，不用再单独查阅二维样本的尺寸标注。另外模型也还原了电源侧面的状态指示灯安装位、调节电位器的开孔位置，方便工程师做面板开孔、状态观察窗的对位设计。

　　从结构细节来看，电源输入端的三孔接口位置做了防反插的结构凸台还原，接地标识的位置虽然没有做贴图处理，但对应的接地螺丝柱结构完整呈现，内部PCB板的安装位置、与外壳的绝缘间隙也通过内部支撑结构的建模有所体现，能让工程师评估电源的绝缘安全距离是否满足设备的安规设计要求。外壳的拼接缝隙、卡扣配合的公差预留也在模型里做了合理呈现，符合工业级钣金产品的常规配合公差范围，不会出现建模时的零间隙干涉问题，能直接用于装配干涉检查、安装模拟等工程场景。
