车载宽压输入转MicroUSB5V降压模块

　　在车载电子改装、工业小型传感节点供电、户外便携设备取电这类场景里，经常会遇到供电端电压与终端用电设备额定电压不匹配的问题——比如车载电瓶标称12V、货车车载供电为24V，而多数小型数码外设、低功耗传感模块、便携照明配件的额定输入都是5V，直接取电会直接烧毁终端设备，这时候就需要一款体积小巧、接线便捷的直流降压转换装置来完成电压匹配。这款降压转换模块的设计初衷，就是解决12V、24V直流输入场景下的5V MicroUSB接口供电需求，不需要额外做接口转接，输出端直接集成标准MicroUSB公头，省去了用户自行接线压接接头的工序，也能避免自行接线带来的接触不良、极性接反等现场施工问题。

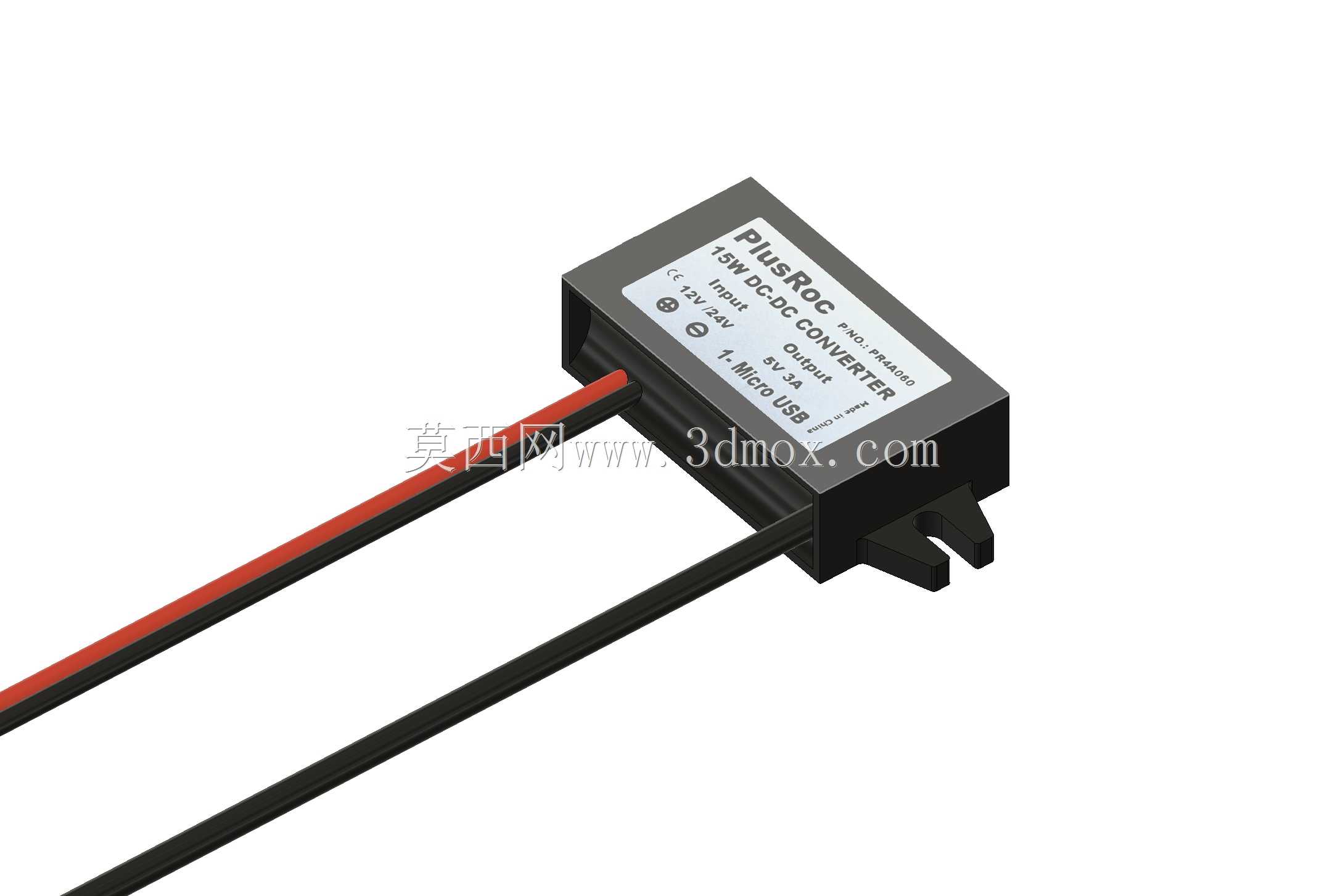

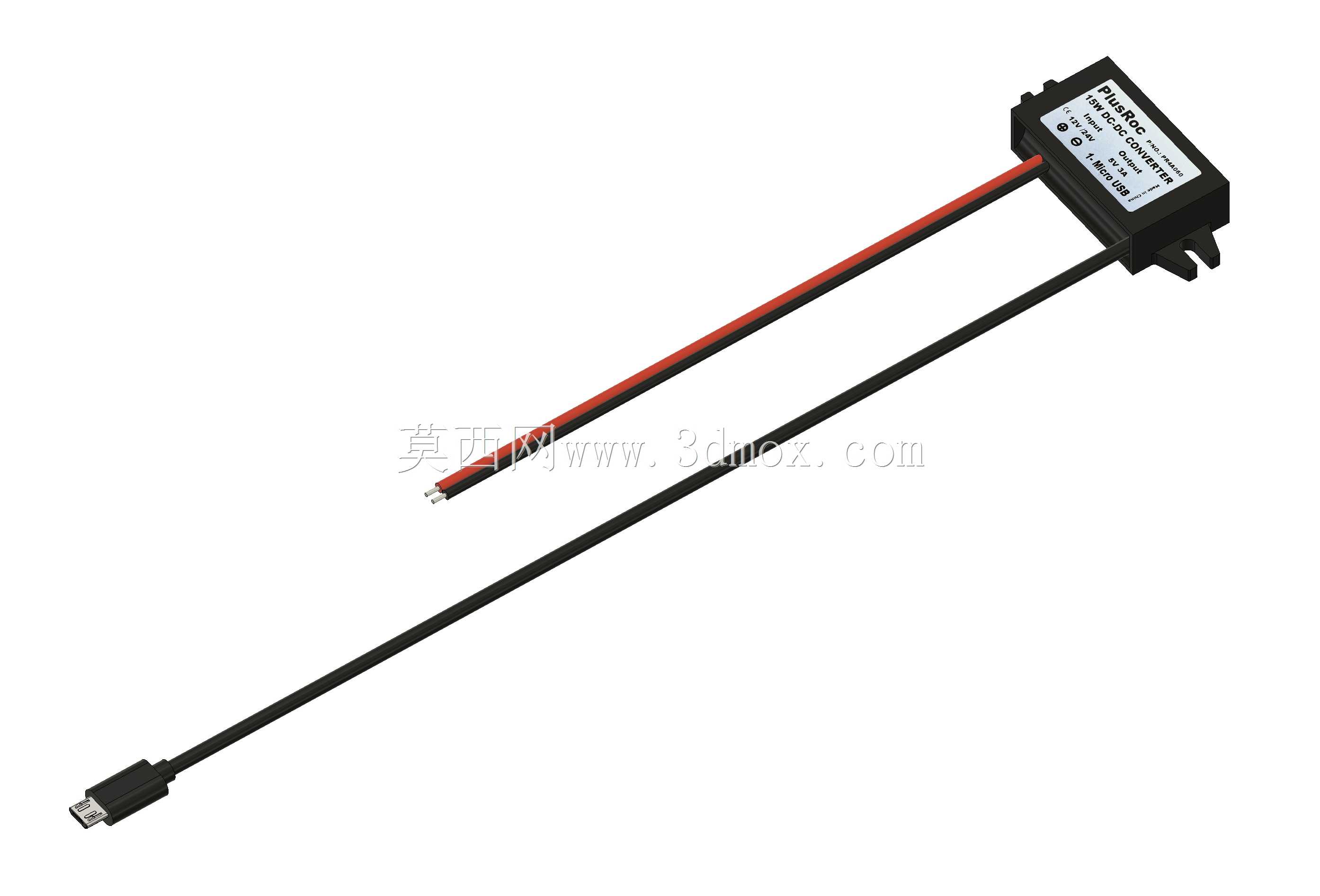

　　从结构设计来看，模块主体采用黑色阻燃塑料壳体封装内部的降压电路与功率元器件，壳体侧面预留了固定耳位，安装时可以通过扎带穿过固定耳将模块绑定在设备机架、线束旁或者设备壳体内壁，不需要额外设计复杂的安装支架，适配狭小空间内的布设需求。输入端采用红黑两根镀锡铜引线，红色对应直流输入正极、黑色对应负极，线径经过载流核算，能够满足1A额定输出下的电流承载需求，引线长度预留了足够的操作空间，现场接线时可以根据实际布设长度裁剪，不需要额外延长接线就能覆盖多数安装场景的走线距离。输出端的MicroUSB接头采用标准公头设计，接头外壳做了加厚处理，能够承受日常插拔的外力冲击，避免接头根部线缆断裂的问题，输出线缆采用屏蔽设计，减少降压电路开关噪声对终端用电设备的信号干扰，尤其是给带通讯功能的小型数码设备供电时，能避免电源纹波影响数据传输稳定性。

　　功能特性上，这款模块支持12V与24V两种常见的车载、工业直流输入电压，内部采用开关降压拓扑，相比线性降压方案发热更小、转换效率更高，长时间带载运行时壳体温度不会过高，能够适配密闭设备壳体内的安装环境，不需要额外预留散热风道。输出端稳定输出5V直流电压，额定输出电流1A，能够满足多数小型5V用电设备的供电需求，比如行车记录仪附加模块、车载蓝牙接收器、小型USB照明装置、低功耗工业传感节点等设备的供电都可以覆盖。电路内部集成了过流保护、过压保护、输入反接保护功能，当现场接线出现极性接反、输出端短路、负载电流超过额定值时，模块会自动切断输出，不会因为接线故障烧毁模块本身或者后端的用电设备，降低现场施工的故障风险。

　　设计过程中，工程师重点考量了车载场景的振动适应性，内部电路板与壳体之间采用灌封处理，元器件焊接点做了加固处理，车辆行驶过程中的持续振动不会造成元器件脱焊、接线松脱的问题，能够适应复杂的移动使用场景。壳体的防护等级满足日常室内、车载舱内的使用需求，能够阻挡日常的灰尘飞溅、少量凝露，不需要额外做防水防护就可以在非露天的设备内部使用。安装边界方面，模块主体的长宽高尺寸控制在极小的范围内，加上引线后的整体布设空间不需要预留过大，即使是在紧凑的车载中控内饰后方、小型工业设备的控制箱角落，都能找到合适的安装位置，不会和周边的其他线束、结构件产生干涉。

　　在实际选型应用时，需要注意确认后端设备的额定电流不超过模块的额定输出值，接线时严格按照引线极性接入直流输入电源，避免长时间超负载运行。模块的输出MicroUSB接头可以直接对接带MicroUSB母座的用电设备，如果设备是其他USB接口类型，也可以通过标准USB转接线进行转接，不需要对模块本身做任何改装。相比通用型的大体积降压电源，这款集成了输出接头的模块不需要用户额外配置输出接线与接头，能够大幅缩短现场施工的周期，也减少了自行转接带来的故障点，非常适合批量改装、小设备集成的场景使用。建模过程中，对模块的壳体细节、固定耳位、引线长度、接头尺寸都做了1:1的还原，结构设计人员在做设备整体布局时，可以直接将模型导入装配体，核对安装空间、走线路径，提前规避结构干涉问题，不需要再手动测绘模块尺寸，能够有效提升结构设计的效率，减少样机试制阶段的适配问题。
