便携圆柱造型桌面蓝牙音箱结构设计

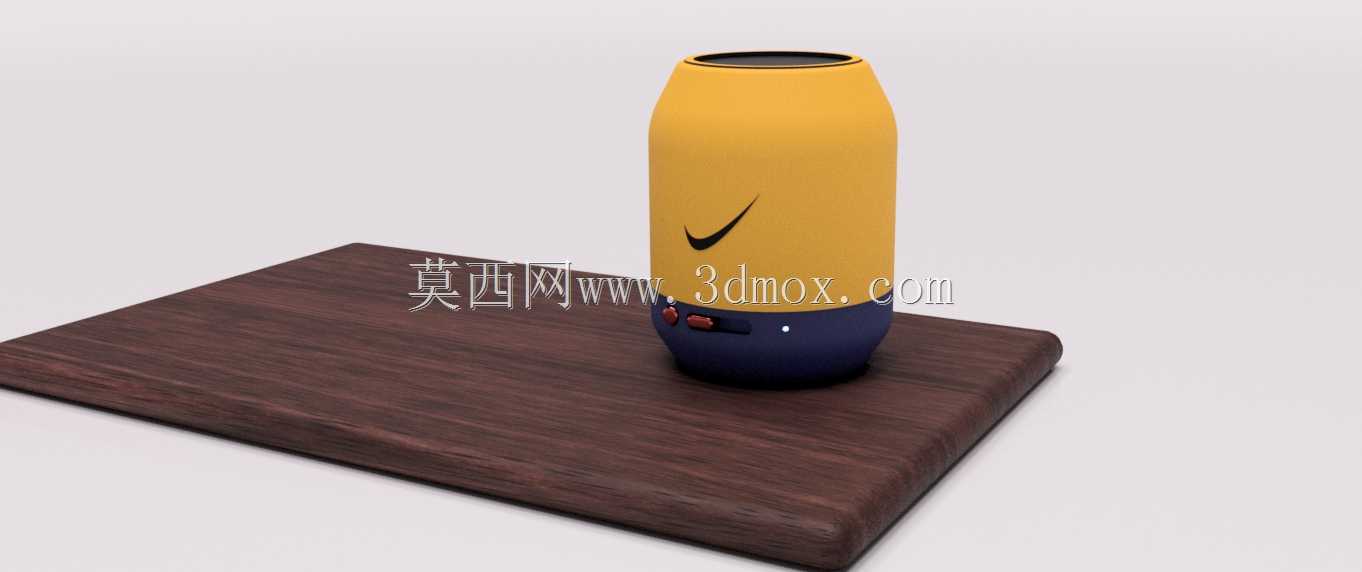

　　这款桌面便携蓝牙音箱的结构设计，核心围绕小空间声学表现与日常使用的抗磕碰需求展开，整体采用类易拉罐的圆柱收腰造型，上下段做了差异化的材质分区，下半部分为深色防滑底座，上半部分为出声腔体外壳，顶部预留整圈出声网孔的安装位，避免出声方向被桌面遮挡。从实际使用场景来看，这类小体积音箱主要适配桌面近场听音、户外短途携带、小型工位背景音乐播放的需求，因此在结构设计时首先控制了整体径向尺寸，底座直径控制在70mm以内，整体高度不超过140mm，放置在桌面不会遮挡显示器视线，也能轻松放入常规双肩包的侧袋，不会占用过多收纳空间。底座部分做了3mm的内凹防滑胶圈安装位，胶圈突出底座底面1mm，放置在光滑木质桌面、玻璃台面时不会出现滑动，同时胶圈的阻尼特性可以抵消扬声器工作时产生的微幅振动，避免箱体在大音量下出现位移、共振杂音的问题。腔体内部的结构划分遵循声学设计的基本逻辑，下半部分为电池与控制电路板的安装仓，仓体与上半部分的扬声器出声腔之间做了2mm厚的密封隔断，避免电路部分的元件振动干扰出声效果，同时隔断上预留了扬声器接线的穿线孔，穿线孔位置做了密封胶圈的安装槽，保证出声腔的气密性，提升低频段的发声表现。

　　控制按键设置在底座侧面的下沉式安装位，按键突出壳体表面不超过1.5mm，避免日常放置、携带时出现误触，按键旁预留了状态指示灯的导光孔，导光孔做了磨砂处理，光线透出时不会产生刺眼的直射光，在暗光环境下也能清晰识别设备连接状态。外壳的上下段拼接采用旋扣式结构，相比传统的卡扣结构，旋扣结构的拼接缝隙更均匀，同时具备更好的结构强度，日常轻微摔落时不会出现壳体开裂、拼接处脱开的问题，旋扣位置预留了0.1mm的装配公差，方便生产组装时的对位，也能抵消不同材质注塑成型时的微小收缩变形。出声腔的内壁做了多道环形的加强筋，一方面提升薄壁壳体的结构强度，避免壳体受外力挤压出现变形，另一方面加强筋可以打散腔体内的驻波，减少声学染色，让声音回放更加干净。

　　顶部的出声网采用薄金属网材质，网孔直径0.8mm，开孔率控制在65%以上，既可以阻挡灰尘、细小杂物进入腔体内部损坏扬声器单元，也不会对声音的扩散造成明显的遮挡，网罩与壳体的连接采用嵌入式粘接结构，网罩边缘嵌入壳体上的安装槽1.2mm，粘接后表面与壳体顶部齐平，没有突出的棱角，日常拿取时不会勾挂衣物、背包布料。从安装边界来看，这款音箱不需要额外的固定结构，依靠底部防滑胶圈即可稳定放置在任意水平平面，使用时仅需要在侧面预留10mm的空间用于操作按键，顶部不需要预留额外空间，出声方向为360度扩散，不需要刻意对准听音位置，在15平米以内的空间内可以实现均匀的声场覆盖。

　　电路仓的设计预留了Type-C充电接口的安装位，接口位置做了下沉处理，充电线插入后不会突出壳体过多，避免不小心剐蹭导致接口损坏，仓体内部做了多组定位柱，电池、电路板都可以通过螺丝直接固定在定位柱上，不需要额外的固定支架，减少整体的零件数量，降低装配复杂度与生产公差累积。整体外壳的壁厚控制在1.8mm，既保证了足够的结构强度，也不会让整体重量过大，整机带电池的重量控制在280g左右，单手握持携带没有明显的负重感。壳体表面的处理采用细磨砂质感，不容易残留指纹与划痕，日常使用中不需要刻意维护外观，下半部分的深色底座即使出现轻微的摩擦痕迹也不会过于明显，提升产品的长期使用耐用性。在声学结构的细节处理上，扬声器单元采用下沉式安装，单元边缘与腔体隔断之间垫有2mm厚的阻尼垫圈，避免单元工作时的振动传递到壳体上产生不必要的共振，出声腔的容积经过匹配计算，适配40mm直径的全频扬声器单元，在有限的腔体空间内尽可能拓展低频下潜深度，满足日常听音、语音播放的需求。
