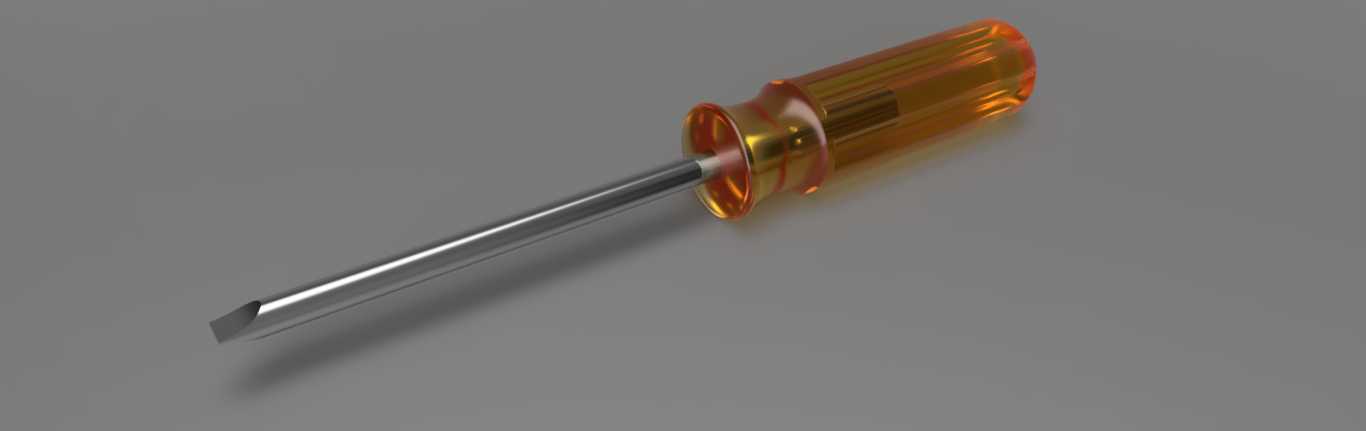

透明柄一字螺丝刀三维数模设计

这款一字螺丝刀的三维建模，完全围绕一线装配、维修场景的实际使用需求展开，没有做多余的装饰性结构。日常设备装配、家电维修、五金拆装场景里，这类一字螺丝刀是工位上最常备的手动工具，针对M2到M6规格的一字槽螺钉都能适配，建模时特意还原了批头的刃口角度，控制在12度到15度之间，保证和螺钉槽的贴合面积足够，不会出现拧动时打滑、崩槽的问题，实际使用中能减少螺钉槽口的磨损，也能降低操作时的滑脱风险。

手柄部分采用透明琥珀色的工程塑料结构建模，还原了实际产品的防滑棱设计，手柄尾部做了圆弧收边，长时间掌心施压拧动时不会硌手，手柄和金属杆的衔接位置做了内嵌式的加固结构，模拟实际生产中的压装工艺，保证批杆和手柄之间不会出现相对转动，能承受最大12N·m的扭转力矩，满足日常拆装的受力需求。金属批杆部分做了表面哑光金属质感的还原，杆身直径控制在6mm，整体长度从批头尖端到手柄尾部总长180mm，其中金属杆长度100mm，手柄长度80mm，最大直径32mm，这个尺寸边界刚好适配狭小空间的操作需求，比如电器外壳内部、设备机架缝隙处的螺钉拆装，不会因为手柄过粗或者杆身过长干涉周边零件。

建模过程中特意还原了批头的磁化结构特征，实际使用中批头带弱磁性能吸附小规格螺钉，不用手扶就能对准螺孔，在高空作业或者视线受阻的装配场景下实用性很强。手柄的透明材质设计也不是单纯的外观考量，实际生产中透明PC材质的抗冲击性能更好，跌落时不容易开裂，同时能直观看到内部批杆的嵌入深度，方便质检环节判断压装是否到位。整个模型的结构拆分完全贴合实际生产工艺，批杆和手柄是两个独立的装配体，没有做一体化的错误建模，能直接用于装配干涉校验、工具摆放工位的布局设计，也可以作为工具类产品渲染、实训教学的演示模型使用。在做结构设计时，特意规避了市面上部分廉价螺丝刀的常见问题，比如批杆和手柄衔接处的应力集中问题，在衔接位置做了R2的圆角过渡，反复扭转受力时不会出现手柄开裂的情况，批头的尖端做了0.1mm的钝化处理，不会因为过于锋利在使用时划伤操作人员，也能避免刃口崩缺延长使用寿命。
