Adafruit开源手持游戏开发板结构设计

项目分类:数码产品 发布时间:2025-01-20 ID:901222
  • Adafruit开源手持游戏开发板结构设计
  • Adafruit开源手持游戏开发板结构设计
  • Adafruit开源手持游戏开发板结构设计

  这款手持开发设备的结构设计完全围绕创意开发场景的实际使用需求展开,整体采用圆角矩形的单PCB集成布局,所有操作元件、显示模块、交互接口全部集成在单块紫色阻焊的印制板上,没有额外的分体外壳结构,最大化压缩设备整体厚度,适配手持握持的人体工学弧度,边缘做了R3左右的圆角处理,避免长时间握持时硌手的问题。从实际应用场景来看,该设备主要面向独立游戏开发者、创意编程爱好者、硬件DIY群体,可直接用于复古游戏移植、小型交互装置原型开发、便携式创意演示终端搭建,也可作为嵌入式编程教学的实操载体,使用者无需额外搭建外围电路,即可完成从代码编写到交互调试的全流程开发工作。

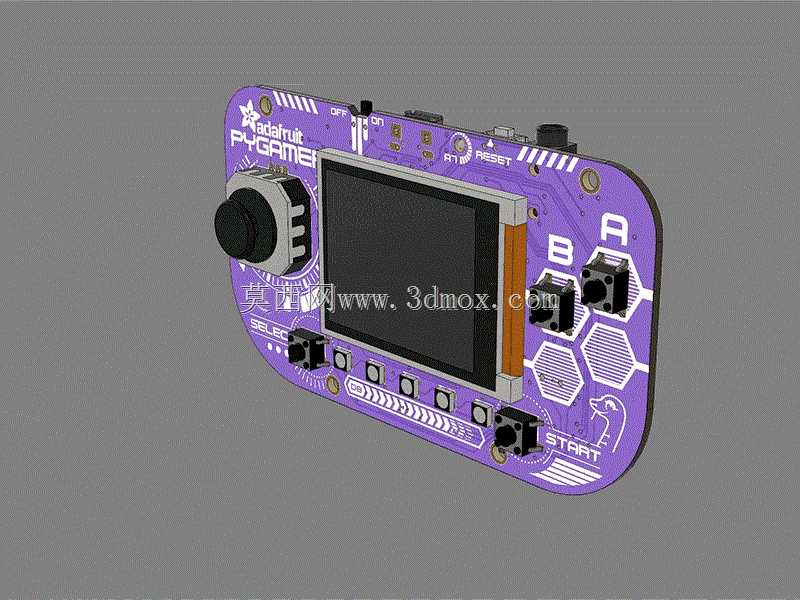

  功能布局上,设备正面左侧设置了带按压功能的模拟摇杆,可实现八方向移动及下压确认操作,摇杆下方排布SELECT、START两颗功能按键,右侧区域设置A、B两颗动作按键,对应复古街机的经典按键布局,按键下方额外设置四颗小型功能按键,可用于菜单选择、参数调整等辅助操作,所有按键均采用直插式轻触开关,焊接在PCB正面,按键行程控制在0.3-0.5mm区间,兼顾按压反馈手感与焊接可靠性。显示模块采用1.8寸TFT彩屏,通过板对板连接器直接固定在PCB中部位置,屏幕侧边预留了FPC排线的避让空间,屏幕与PCB之间设置0.8mm的绝缘隔离层,避免排线焊接点与PCB走线出现短路风险。

  PCB顶部预留了USB下载接口、复位按键、电源开关的安装位置,所有接口边缘都做了丝印标识,方便使用者快速识别接口功能,板载的存储模块、主控芯片全部排布在PCB背面,避免正面元件过高影响握持平整度。设计思路上,该设备完全遵循开源硬件的设计逻辑,所有元件选型均采用通用市售型号,没有定制化特殊元件,方便开发者自行采购元件焊接复刻,PCB上的丝印除了功能标识外,还加入了复古游戏风格的装饰图案,兼顾功能性与视觉辨识度,整体外形尺寸控制在100mm65mm12mm区间,可轻松放入上衣口袋,满足便携携带的使用需求。安装边界方面,该设备无需额外固定结构,所有元件直接焊接在PCB上即可完成整机装配,PCB四个角预留了M2的安装孔位,若开发者需要定制3D打印外壳,可直接通过这四个孔位完成外壳与主板的固定,孔位距离板边的距离统一为3mm,避免外壳装配时与侧边的按键、接口产生干涉。从结构可靠性角度来看,所有较重的元件比如摇杆、电池接口都排布在PCB靠近中心的位置,降低摔落时元件受冲击力脱落的风险,PCB板厚选用1.6mm的FR-4材质,兼顾结构强度与轻量化需求,表面阻焊选用哑光紫色材质,减少手持使用时的指纹残留问题。

  实际使用过程中,该设备的按键排布完全贴合双手握持时的手指自然放置位置,左手拇指可自然覆盖摇杆及左侧功能键,右手拇指可覆盖A、B按键及下方辅助按键,无需调整握持姿势即可完成所有操作,屏幕的可视角度覆盖正面120度范围,满足单人手持使用的观看需求,板载的音频输出电路可直接驱动小型扬声器,实现游戏音效播放,无需额外外接音频模块。对于三维建模从业者而言,该模型完整还原了PCB上所有元件的位置、高度、外形细节,可直接用于定制外壳的结构设计参考,也可作为便携式交互设备的布局参考案例,建模时所有元件的安装公差都按照实际焊接工艺要求预留了0.1-0.2mm的间隙,避免3D打印装配时出现元件卡滞的问题,PCB上的所有开孔、丝印位置都与实物完全一致,可直接导出工程图用于PCB打样验证。
