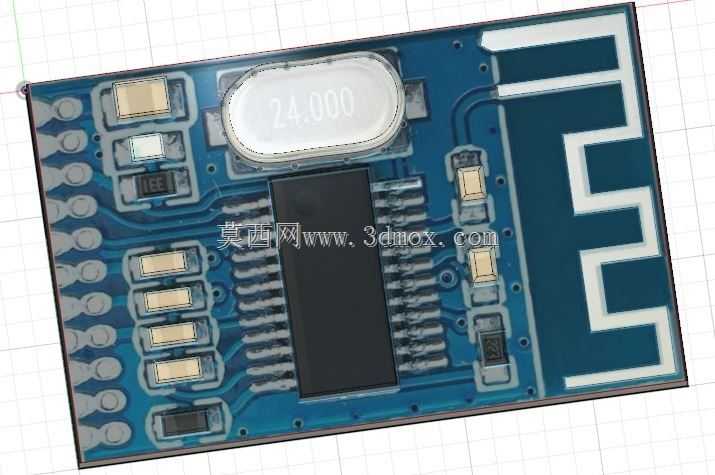

KCX蓝牙发射模块电路板结构建模

　　建模过程中首先还原了板载核心元件的布局：板上24MHz晶振的高度、主芯片的封装厚度、板载PCB天线的净空区域都做了精准还原，要知道这类2.4G射频模块的PCB天线区域是不能有金属遮挡的，建模时特意把天线区域的边界做了明确标注，方便结构设计时在对应位置预留非金属避让区，避免金属外壳或者结构件遮挡天线导致信号衰减。板边的半孔焊盘排针间距按照常规2.54mm排针规格做了还原，安装孔位的位置也和实物板对应，做整机装配时可以直接通过排针插接或者焊接固定在母板上，不需要额外设计固定压片，当然如果是有抗振动需求的工业场景，也可以在板的对角预留M1.2螺丝固定位，建模时已经把板的整体厚度控制在1.2mm标准PCB厚度范围内，元件最高处为晶振位置，整体最高高度不超过3.5mm，在做壳体设计时内部预留4mm的高度空间就可以完全容纳该模块，不会出现元件顶壳的问题。这款KCX_BT发射模块的三维建模，核心围绕小尺寸蓝牙射频发射板的实际装配与集成需求展开，在做结构适配时首先要考虑这类模块在小型消费电子、嵌入式数据传输场景里的安装空间限制。日常做整机结构设计时，这类蓝牙发射模块常被集成在小型音频发射装置、工业短距数据采集终端、老旧设备蓝牙改装配件里，不需要额外做复杂的射频电路二次开发，直接通过板边排针和主控板连接就能实现短距无线信号发射功能，省去了射频电路调试的繁琐步骤，对结构设计人员来说，只需要预留好对应的安装位与接口避让空间即可。

　　建模时没有刻意追求极致的元件细节还原，而是把结构设计需要的核心边界尺寸做了精准把控：比如主芯片的外围阻容元件的高度都控制在1mm以内，不会超出晶振的最高高度，板载的LED指示灯位置也做了对应标注，做壳体时可以在指示灯对应位置开导光孔，不需要额外调整指示灯位置。很多工程师在选型这类蓝牙模块时经常忽略天线的净空要求，建模时特意把PCB天线的Z型走线区域做了高亮标识，提醒结构设计时该区域下方不要走铜线、上方不要放置金属结构件，距离金属件的最小距离要保持在3mm以上，才能保证蓝牙信号的发射强度达到标称值。另外模块的供电引脚位置也在模型上做了对应位置的标识，方便做母板布线时对应引脚定义，避免接反供电导致模块烧毁。

　　从实际使用场景来看，这类模块的工作电压通常为3.3V，功耗较低，在电池供电的便携设备里也能适配，建模时把板的整体外形尺寸控制在长28mm、宽15mm的范围内，属于非常小巧的蓝牙发射模块，适合集成在空间受限的小型设备里，比如老式有线耳机改蓝牙发射器、小型传感器的无线数据上传模块、车载AUX接口蓝牙适配装置等场景都能用到。做结构集成时需要注意，模块的晶振位置属于敏感器件，不要在晶振上方放置硬质压块，避免振动导致晶振起振异常，建模时晶振的外围预留了0.5mm的间隙，装配时不会和周边结构件产生硬接触。另外板边的半孔焊盘做了金属化半孔的结构还原，在做焊接仿真时可以直接对应焊盘位置生成钢网开孔，不需要额外调整焊盘尺寸。

　　很多新手建模时容易把PCB板的厚度做厚或者做薄，这款模型严格按照常规两层板1.2mm厚度建模，阻焊层的颜色做了常规蓝色阻焊的视觉还原，丝印位置也对应实物做了简化处理，不影响结构尺寸的判断。在做整机装配干涉检查时，导入该模型后可以直接检查模块和周边结构件、电池、其他电路板的间隙，不需要再手动测量实物尺寸，能大幅缩短结构设计的周期。另外考虑到部分场景会给模块加屏蔽罩，建模时也预留了屏蔽罩的焊接位置，屏蔽罩的高度可以做到2mm，刚好覆盖主芯片和晶振区域，不会和天线区域产生重叠，避免屏蔽罩影响天线信号。
