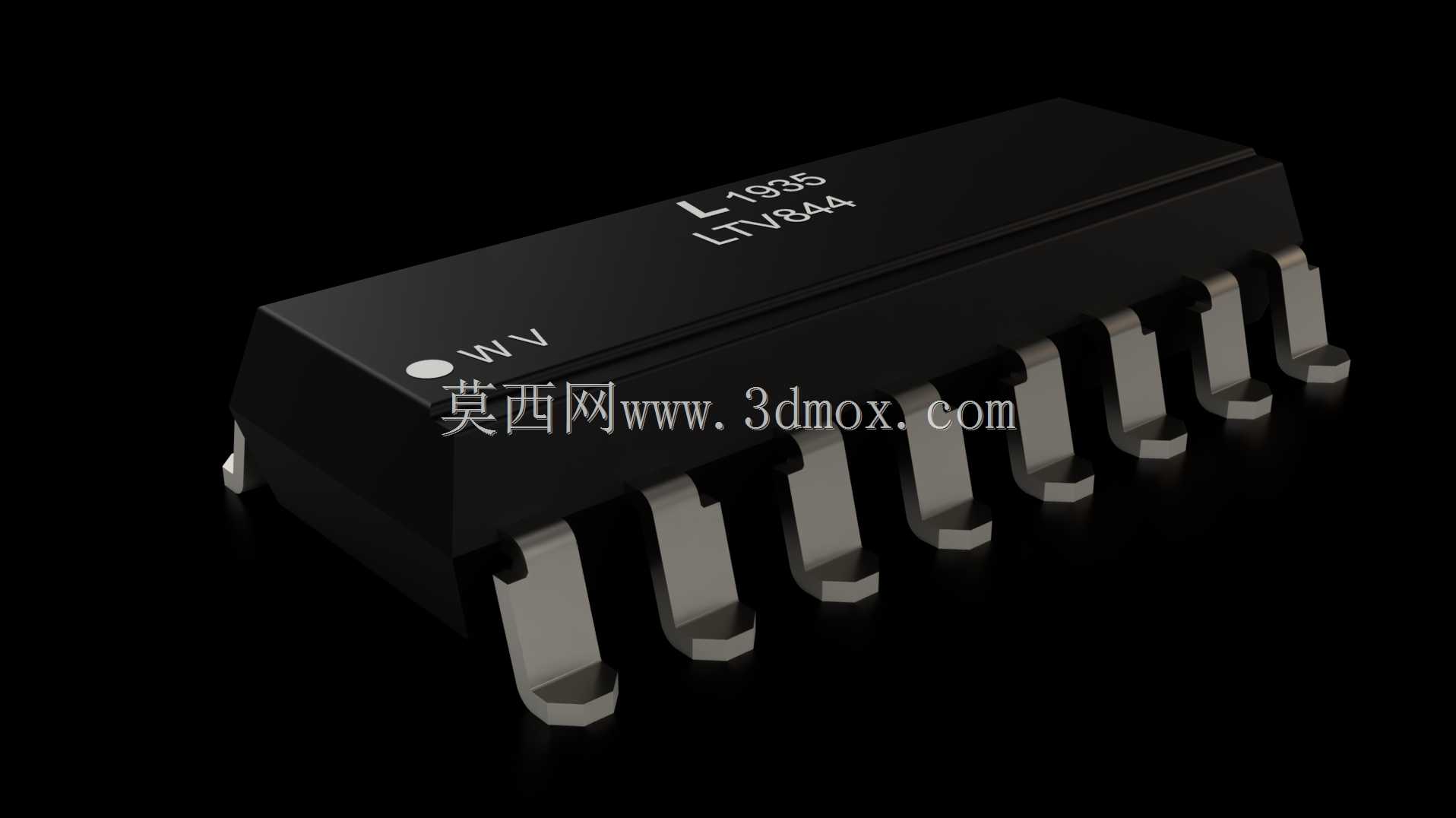

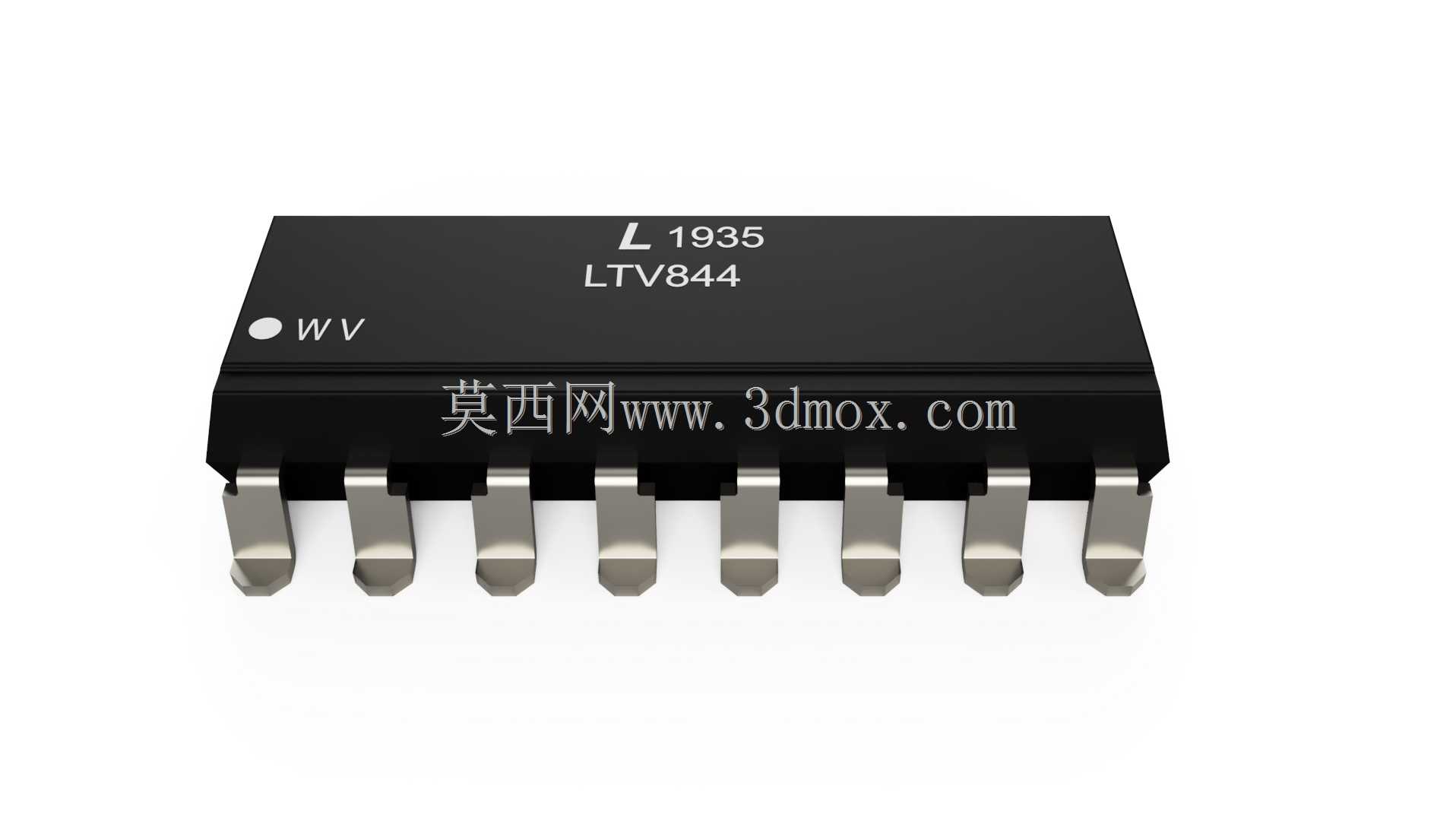

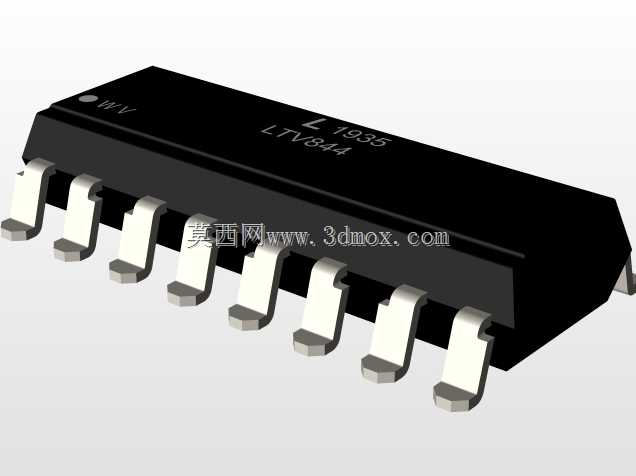

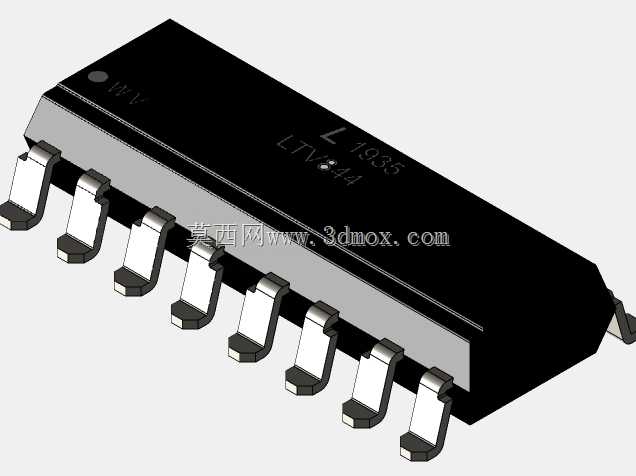

建兴LTV-844S贴片光电耦合器件结构模型

　　在工业控制板卡、开关电源、信号隔离传输回路的设计选型过程中，光电耦合类器件是实现强弱电隔离、阻断回路共模干扰的核心无源器件，这款多通道贴片式光耦的三维结构还原，完全围绕实际PCB布局、SMT产线贴装校验、结构干涉检查的实际工程需求搭建，没有冗余的装饰性建模特征，所有结构尺寸都对照器件实物的安装边界做了1:1还原。从实际应用场景来看，这类四通道光耦常被用在PLC数字量输入输出模块、工业变频器的驱动信号隔离、充电桩控制板的强弱电信号交互、消费类电源的反馈回路隔离场景中，核心作用是通过光-电-光的信号转换路径，把高压侧的回路与低压控制侧做电气绝缘，避免高压串入低压控制回路烧毁主控芯片，同时切断不同电位回路之间的共模干扰传输路径，提升设备在复杂电磁环境下的运行稳定性。

　　从产品功能特性来看，该器件为四通道集成封装，单颗器件即可完成四路独立信号的隔离传输，相比采用四颗单通道光耦的布局方案，能大幅缩减PCB板上的占用面积，适配高密度布板的紧凑型设备设计需求；器件采用贴片式SOP封装，引脚为鸥翼型成型结构，这种引脚结构在SMT回流焊过程中能更好地释放焊接应力，减少虚焊、引脚脱焊的不良率，同时引脚的共面度公差控制在行业通用标准范围内，适配常规锡膏印刷厚度的产线工艺要求，不需要额外调整钢网开口参数即可完成贴装。

　　在建模思路上，整个模型优先还原器件的安装干涉相关特征：首先是封装本体的长宽高外形尺寸，本体上的丝印标识、定位圆点都按照实物位置做了还原，方便设计人员在做PCB丝印对位的时候直接参考；其次是引脚的成型尺寸，包括引脚伸出本体的长度、引脚弯折角度、引脚之间的节距、引脚底部到PCB板面的安装高度，这些参数直接关系到PCB封装焊盘的设计匹配度，如果引脚节距或者安装高度建模有偏差，很容易导致实际贴装时出现引脚不上锡、器件本体顶到板上其他高位元件的问题；另外本体上的极性标识位置也做了精准还原，避免在PCB布局时出现器件方向放反的低级错误。从安装边界来看，该器件为表面贴装元件，不需要在PCB上做开孔设计，焊盘设计推荐采用行业标准的SOP封装焊盘尺寸，器件本体周围需要预留至少0.8mm的工艺间距，一方面是满足SMT贴装时的吸嘴取件空间要求，另一方面是避免回流焊过程中器件与周边元件出现连锡问题；器件的顶部高度在常规贴片元件中属于中等高度，在做板卡堆叠、外壳装配的间隙校核时，需要把这个高度尺寸算入整体板卡的元件高度包络内，避免外壳装配时压到器件本体导致引脚受力开焊。

　　在结构设计校验环节，这个三维模型可以直接导入到PCB结构装配文件中，与周边的接插件、电容、芯片等元件做干涉检查，尤其是在紧凑型板卡设计中，经常会出现板卡正反面元件高度冲突、器件与加强筋位置干涉的问题，提前导入精准的器件模型做装配校验，能大幅减少后期打样后的结构修改次数，缩短产品研发周期。另外对于做自动化SMT产线编程的工程师来说，精准的器件外形模型也可以用来做贴片机吸嘴路径的仿真校验，确认吸嘴取件位置、贴装高度的参数设置是否合理，避免实际生产中出现吸件偏移、撞件的问题。
