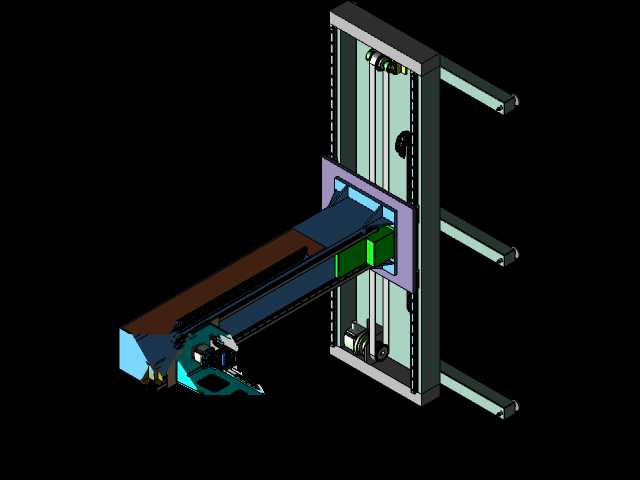

150kg负载单悬臂码垛设备结构设计

　　这款单悬臂码垛设备的核心设计目标，是覆盖中小产能产线末端的整托码垛需求，适配150kg额定负载下的纸箱、周转箱、袋装工件的堆叠作业，常见于食品加工、日化包装、小型五金件生产车间的产线末端工位，替代人工完成重复性的重物抬升、移位、码放动作，降低一线作业人员的劳动强度，同时规避人工码垛过程中堆垛不齐、重物砸伤的风险。从结构布局来看，设备采用侧装单立柱支撑形式，立柱主体通过加厚方通焊接加工而成，底部设置大面积安装法兰，可直接通过膨胀螺栓固定在硬化地面，也可搭配加厚安装底板实现无预埋快速部署，安装时需保证立柱垂直度偏差不超过1mm/m，避免升降过程中出现卡滞、偏磨问题。

　　悬臂部分采用矩形钢管焊接的箱型结构，内部设置加强筋板提升整体刚性，避免满负载伸出时悬臂下挠量超出允许范围，设计时将悬臂最大伸出长度控制在合理区间，保证末端负载150kg时，悬臂端部静挠度不超过2mm，满足码垛对位精度要求。升降传动部分采用线性导轨导向搭配同步带传动的方案，导轨安装面经过铣削加工保证平行度，传动带配置自动张紧结构，长期运行无需频繁调整张紧度，同时在升降滑座两侧设置可调式阻尼缓冲块，在上下极限位置实现软接触，避免硬碰撞对结构造成冲击。水平移载机构同样采用线性导轨导向，配合齿轮齿条传动实现悬臂的前后伸缩动作，传动齿轮设置间隙调整结构，可补偿长期运行磨损带来的背隙，保证移载定位精度控制在±1mm范围内，满足不同规格托盘的码垛对位需求。末端执行器的安装接口采用标准法兰设计，可根据搬运物料的类型快速更换夹爪、吸盘、抱夹等不同工装，适配不同形态物料的抓取需求，法兰位置预留气动、电气走线通道，所有线缆都通过拖链规整收纳，避免设备运行过程中线缆拉扯、磨损。

　　设备的安装边界需要考虑现场作业空间，立柱后侧预留不小于300mm的维护空间，用于安装、检修传动组件与电气元件，悬臂完全伸出时，末端距离立柱中心的水平距离需匹配现场托盘的摆放位置，码垛高度范围可根据现场需求调整立柱高度，常规配置下可满足1.8米高度以内的整托码垛需求。设计过程中重点做了受力校核，针对悬臂伸出最长、负载最大的极限工况，对立柱根部焊缝、悬臂连接螺栓、导轨安装螺栓做了强度验算，保证安全系数不低于3倍，同时对整体结构做了模态分析，避开设备运行时的传动频率，避免运行过程中出现共振问题。

　　设备运行时的动作逻辑可根据现场产线节拍调整，可实现从输送线末端取料，自动移位到托盘位置按照预设垛型逐层码放，无需人工干预，单周期作业时间可控制在8秒以内，匹配中小产能产线的节拍需求。相较于传统的四轴码垛机器人，这种单悬臂结构的设备占地面积更小，部署成本更低，维护难度也更小，适合场地有限、预算有限的中小生产车间使用，结构上没有复杂的关节传动结构，日常仅需要定期给导轨加注润滑脂、检查传动部件张紧度即可，对现场维护人员的技术要求更低。在细节设计上，所有传动部件都设置了可拆卸的防护盖板，避免车间内的灰尘、杂物落入导轨、传动副内部，延长部件使用寿命，走线拖链采用封闭式结构，避免线缆外露被剐蹭，所有外露的金属结构件都做了喷塑处理，适配车间多尘、偶尔有潮湿的作业环境。
