VL6180X测距传感模块结构设计

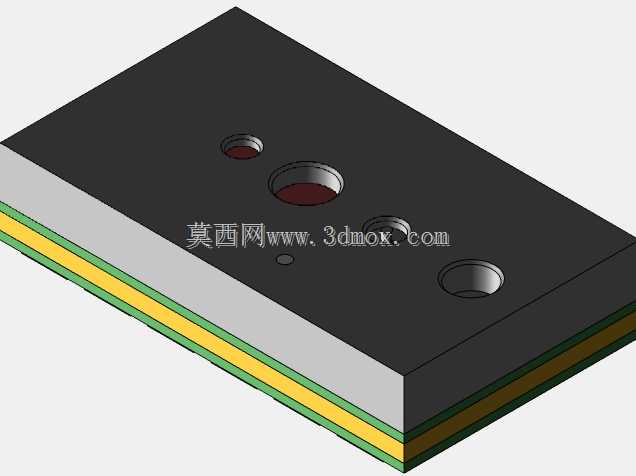

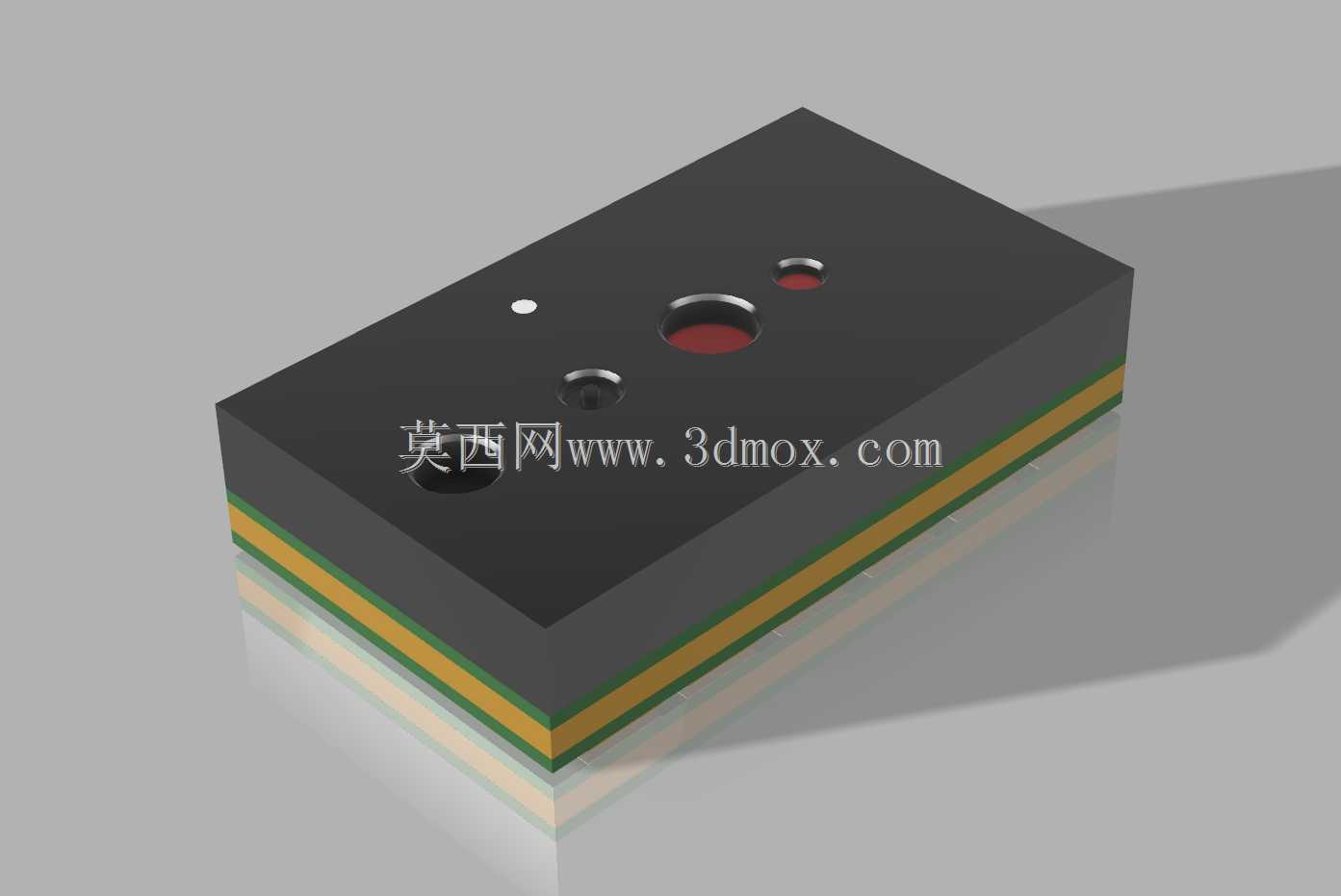

　　在消费电子、工业近距离检测、智能设备交互场景里，这类集成式测距传感模组的结构适配性，往往决定了整机组装的良率与长期运行稳定性。不同于散件搭焊的实验级模块，这款VL6180X相关的结构设计，从一开始就瞄准量产贴片组装的需求做了全维度的边界约束。先看安装层面的设计考量，模组整体采用规整的长方体块式外形，顶面预留的多个开孔并非随意排布：居中的大尺寸开孔对应光学发射与接收端的通光路径，做了沉边处理避免贴片时焊锡膏溢入遮挡光路，旁边两个小尺寸开孔分别对应状态指示、辅助校准的光学窗口，最小的圆点凹位是生产环节的定位Mark点，适配SMT贴片机的视觉识别定位，能将贴片精度控制在±0.05mm以内，完全满足高速产线的组装节拍要求。

　　从功能特性的落地来看，模组侧边的分层叠层结构，是按照PCB基板、信号屏蔽层、绝缘介质层、光学隔离层的顺序做的结构限位，每层的厚度公差都控制在0.02mm以内，既避免层间错位导致的信号串扰，也能在整机组装时给外壳预留足够的避让空间——很多工程师在选型时容易忽略模组侧面的叠层公差，导致装机后出现外壳压伤屏蔽层、造成测距数值漂移的问题，这款结构在设计时就把叠层的最大外凸尺寸做了冗余校核，只要安装位的型腔深度匹配标称值，就不会出现压接损伤。

　　实际应用场景里，这类模组常被用在智能门锁的人脸检测触发、扫地机器人的沿边距离检测、工业流水线的工件到位判断、手机等便携设备的接近熄屏控制等场景，不同场景对安装角度的要求差异很大：比如扫地机器人的沿边检测需要模组略微下倾5度，避免检测到地面杂波；智能门锁的触发检测需要模组水平安装，保证检测范围覆盖门前10-50cm的人体靠近区域。这款结构的外形做了完全对称的基准边设计，四个侧边的垂直度公差控制在0.01mm以内，不管是正向、侧向还是倾斜安装，都能通过侧边基准快速找正安装角度，不需要额外做角度校准治具，能大幅减少产线的调试工时。

　　再看安装边界的细节处理，模组底面是完全平整的焊盘接触面，没有做多余的凸台或者凹槽，保证过回流焊时每个焊盘的受热均匀，不会出现虚焊、连焊的问题；顶面的光学窗口周围做了0.1mm的微凸边，当整机需要加装透明保护镜片时，这个凸边可以作为点胶槽，点胶后胶水不会溢到通光区域，同时能保证保护镜片和光学端面的距离固定在0.3mm，避免距离过近产生光线反射干扰、距离过远导致检测视场角缩小的问题。很多初次使用这类测距模组的结构工程师，容易在保护镜片的安装距离上踩坑，要么点胶污染镜头，要么视场角不达标，这款结构自带的点胶限位凸边，相当于把这个常见的设计坑点直接在模组端做了规避，减少下游设计的反复校核成本。

　　从结构强度的角度考量，模组整体的边角做了0.2mm的倒圆角处理，不是尖锐直角，一方面是避免SMT贴片吸嘴取料时刮伤吸嘴表面，另一方面也能减少运输过程中边角磕碰导致的基板分层、元器件脱落问题；模组的整体厚度控制在适配常规电子设备内部堆叠的尺寸，不会占用过多的Z轴空间，对于内部空间紧张的可穿戴设备、便携检测仪器来说，这个厚度尺寸能很好地嵌入到设备外壳的筋位之间，不需要额外加高设备的整体厚度。另外，结构设计时还考虑了EMI屏蔽的需求，中层的屏蔽层和底面的接地焊盘直接连通，贴片后能直接和主板的接地层形成完整的屏蔽腔体，不需要额外加装金属屏蔽罩，既节省了BOM成本，也减少了组装工序。

　　在实际选型适配时，工程师只需要按照模组的长、宽、高预留对应的型腔尺寸，在光学窗口对应的外壳位置预留通光孔，通光孔的直径比模组上的光学窗口大0.2mm即可，不需要做额外的结构避让；如果是需要做防水处理的户外应用场景，只需要在通光孔位置加装防水透光片，利用模组顶面的凸边做密封点胶，就能达到IP65级别的密封效果，不需要重新设计模组的固定结构。这种把下游组装、场景适配、生产工艺的常见问题都前置到模组结构设计里的思路，能大幅降低整机设计的迭代次数，不管是小批量的原型验证，还是百万级的量产项目，都能稳定适配。
