适配36mm平板铝电机的铝合金安装支架

　　在小型自动化传动、桌面级实验设备、小型输送模组这类对安装空间有严格限制的场景里，电机安装支架的适配精度直接决定了动力输出端的同轴度与长期运行稳定性，这款适配DC PG 36系列36mm平板铝电机的铝合金支架，就是针对这类紧凑安装场景设计的专用固定构件。从实际使用的角度看，这类支架最核心的作用是给平板铝电机提供刚性安装基准，避免电机运行时的振动传导到设备机架引发共振，同时保证电机输出轴与后续传动部件（同步轮、联轴器、小齿轮等）的轴线对齐，减少因安装偏差带来的轴承径向负载，延长电机的实际使用寿命。

　　设计上这款支架采用了一体化折弯成型的铝合金结构，没有多余的拼接焊缝，整体刚性比拼接式支架高很多，铝合金材质本身的重量比钢制支架轻60%以上，对于需要控制整体自重的桌面设备、便携类小型传动装置来说非常友好，同时铝合金的抗锈蚀特性也让它可以在普通室内环境下长期使用不需要做额外的表面防锈处理。从结构布局来看，支架分为两个功能面：竖直方向的电机安装面和水平方向的机架固定面，两个面通过三角加强结构连接，这种三角支撑结构可以有效抵消电机输出扭矩带来的倾覆力，避免支架在电机启停、正反转切换时出现形变。

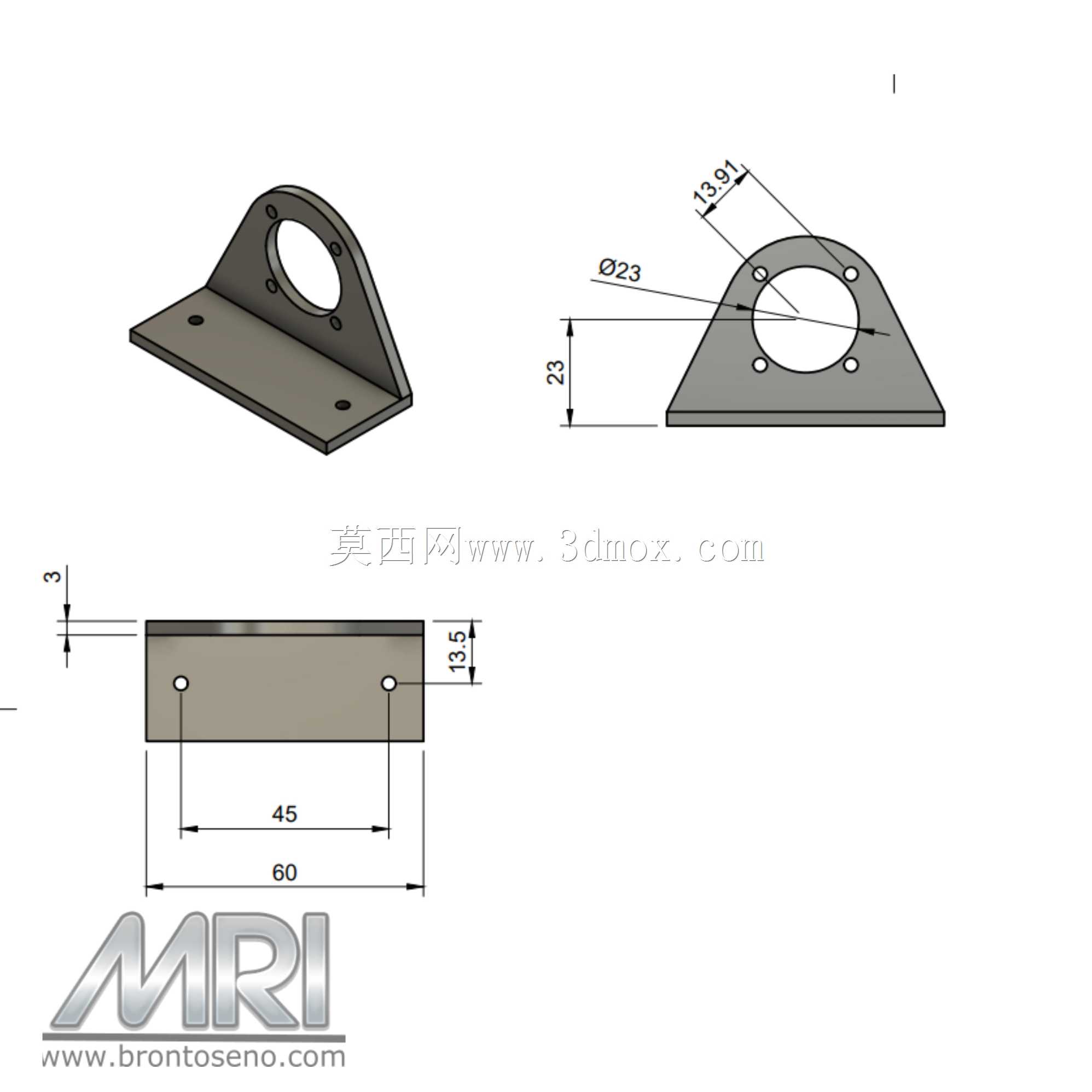

　　尺寸边界上，这款支架的安装参数完全匹配36mm规格平板铝电机的安装孔位：竖直安装面的中心定位孔直径为23mm，刚好可以容纳电机的前端定位凸台，保证电机安装后的同轴度，三个安装孔围绕中心孔呈120度左右分布，孔位中心距中心孔的径向距离为13.91mm，和DCPG36系列平板铝电机的安装孔位完全对应，不需要额外打孔修改。水平固定面的总长度为60mm，两个机架安装孔的中心距为45mm，固定面的总高度为13.5mm，竖直安装面的总高度为23mm，这些尺寸参数在选型时可以直接用来核对设备内部的安装空间，不需要额外做尺寸测绘。水平固定面上的两个安装孔为沉孔设计，安装时螺丝头可以完全沉入孔内，不会突出支架底面，保证支架和机架安装面完全贴合，不会出现安装倾斜的问题。

　　实际选型使用时需要注意，这款支架的安装面是针对平板结构的36mm铝壳电机设计的，不适合适配圆形外壳的同直径电机，安装前需要确认电机前端的定位凸台直径不超过23mm，安装孔的分布和支架上的孔位匹配。安装过程中要先把电机固定在支架的竖直面上，拧紧三个固定螺丝后再把整个支架组件固定到设备机架上，这样可以避免先固定支架再装电机时出现的孔位对位偏差。由于铝合金的硬度比钢制支架低，拧紧安装螺丝时不需要使用过大的扭矩，避免螺丝滑牙或者支架安装面出现压痕形变，一般使用M3或者M4的内六角螺丝搭配防松垫圈就可以满足固定需求，在振动较大的使用场景下可以在支架和机架的接触面之间加一层薄橡胶垫，进一步吸收振动传导。

　　从结构设计的合理性来看，这款支架把所有安装孔都设计在开放易操作的位置，不管是安装电机还是把支架固定到机架上，工具都可以很方便地接触到螺丝位置，不会出现空间干涉导致无法拧紧螺丝的问题。三角加强筋的位置也做了圆弧过渡处理，没有尖锐的棱角，安装过程中不会划伤操作人员，同时也避免了应力集中导致的支架断裂问题，在电机额定扭矩范围内长期使用不会出现结构形变。对于做小型设备开发、非标自动化改造的工程师来说，这种标准化的适配支架可以省去自己设计加工支架的流程，直接选型使用就能保证安装精度，大幅缩短设备的组装调试周期。
