TFT显示屏用4PIN贴片连接器结构设计

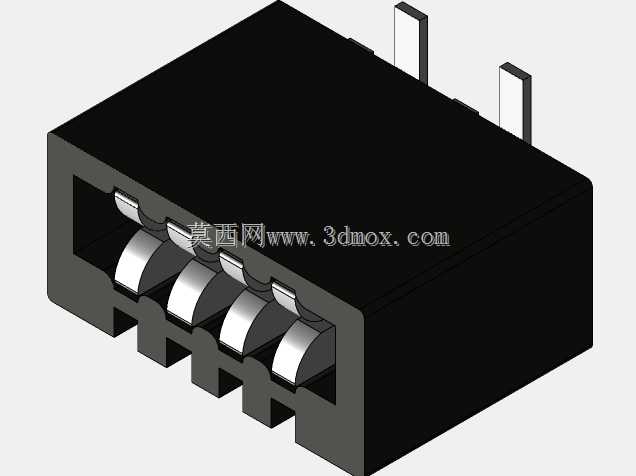

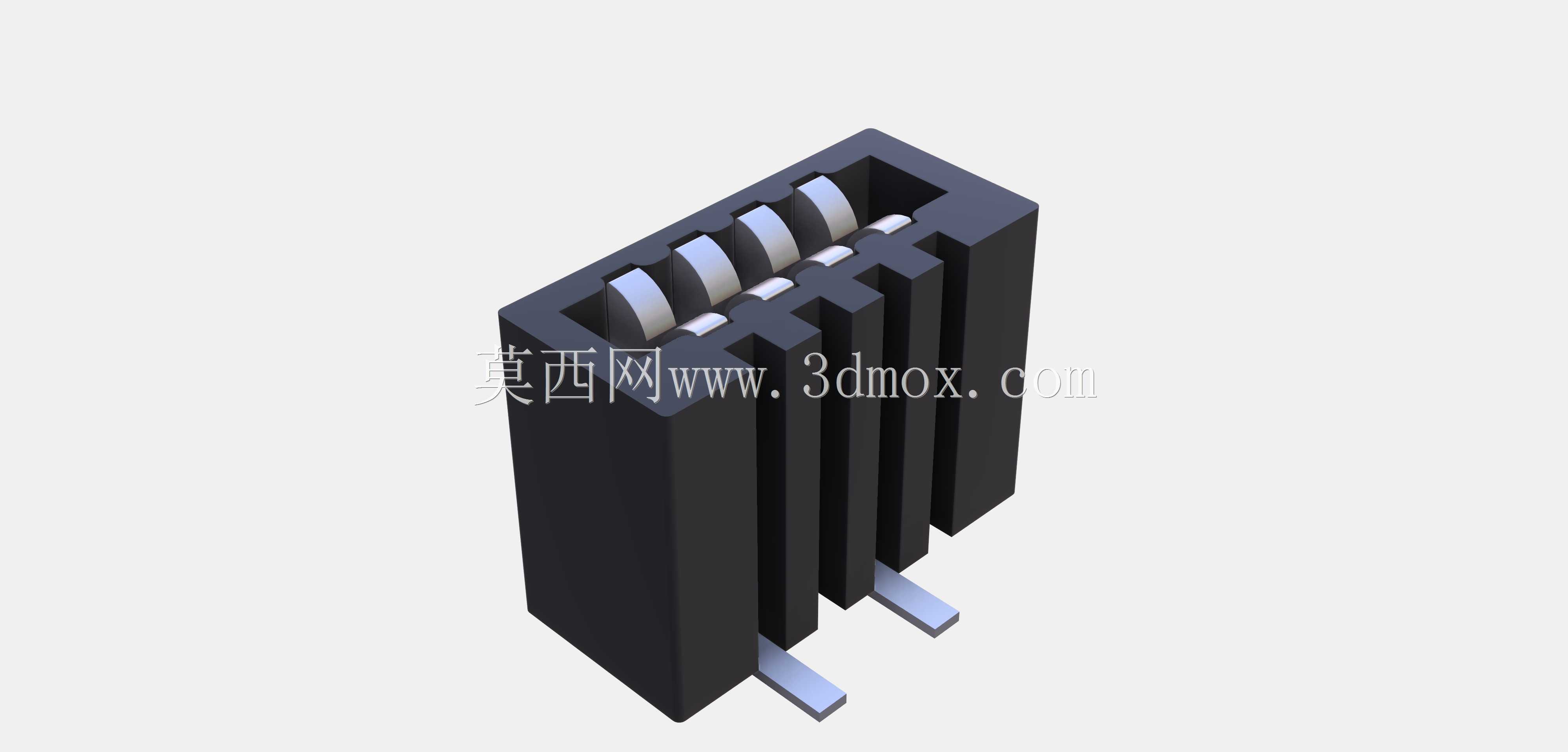

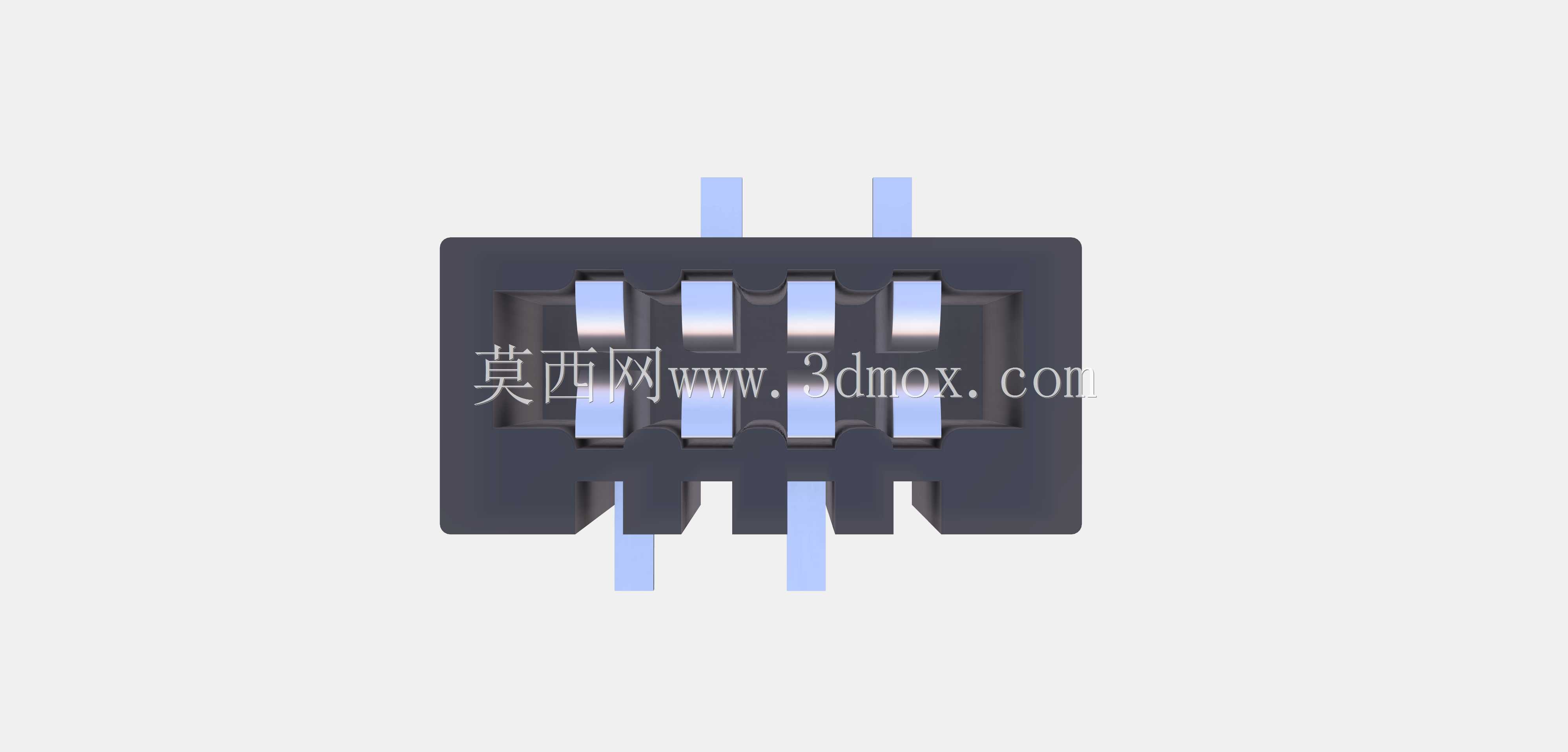

　　在小型化显示终端的结构设计环节里，板对板、线对板的连接可靠性始终是结构工程师需要反复校核的核心项，尤其是TFT显示屏这类需要兼顾信号完整性与装配便捷性的部件，配套连接器的选型与安装边界设计，直接影响整机组装的良率与长期使用稳定性。这款4PIN间距1.00mm的SMT立式连接器，正是针对小尺寸TFT屏的FPC排线连接需求开发的结构件，从实际应用场景来看，它广泛适配1.44寸、1.8寸、2.4寸等小尺寸TFT显示模块，常见于手持检测设备、小型工控人机界面、便携消费电子、嵌入式开发板的显示接口位置，用来实现TFT屏与主控电路板之间的信号连通，替代传统的直插式排针排母连接方案，压缩整机内部的装配空间占用。

　　从功能特性层面看，这款连接器采用表面贴装工艺设计，引脚直接通过回流焊固定在PCB表面，不需要在PCB上开设过孔，能够最大化利用PCB的布线空间，对于双面布件的紧凑电路板设计十分友好。接触端采用弹片式接触结构，弹片弧度经过反复调校，既能够保证FPC排线插入后有足够的接触正压力，避免设备在受振动、冲击工况下出现接触不良、闪屏断连的问题，又不会因为插拔力过大导致FPC排线的金手指磨损，或是装配时插接过紧损伤排线基材。连接器本体采用耐高温的工程塑料注塑成型，能够耐受回流焊过程中的高温环境，不会出现壳体变形、引脚移位的焊接缺陷，塑料本体的卡槽结构与金属弹片的定位卡扣紧密配合，保证多次插拔后金属件不会出现松脱移位。

　　在设计思路上，这款连接器优先考虑了小尺寸设备的装配容错性，1.00mm的引脚间距平衡了布线密度与加工难度，既比传统2.54mm间距排针节省超过60%的安装面积，又不会因为间距过小导致SMT焊接时出现连锡、虚焊的工艺问题，常规的SMT产线不需要调整钢网开孔参数就可以完成焊接，适配绝大多数中小批量电子组装产线的工艺能力。立式安装的结构设计让FPC排线可以垂直于PCB板面插入，在很多屏幕与主板平行布置的设备结构里，这种安装方向能够让FPC排线不需要做大幅度弯折，减少排线弯折带来的应力集中，延长FPC排线的使用寿命，也能降低装配时排线弯折导致的线芯断裂风险。

　　从外形尺寸与安装边界来看，这款连接器本体长度适配4PIN 1.00mm间距的引脚排布，整体宽度控制在极小的范围内，本体高度经过优化，不会在屏幕与主板之间占用过多的堆叠空间，在做整机堆叠设计时，只需要在PCB对应位置预留出连接器本体的投影区域，在连接器上方预留不小于3mm的FPC插拔操作空间即可，不需要额外预留侧面的操作余量。连接器的两个定位引脚分布在本体两端，焊接时可以先通过定位引脚初步固定在PCB的定位孔上，减少SMT贴装时的偏移量，焊接后的引脚抗拉强度能够满足常规工业设备的振动测试要求，不会因为日常的装配、维护操作出现引脚脱焊的问题。接触弹片的镀金层厚度满足通用电子设备的耐盐雾、耐氧化要求，在常规的室内工业环境下长期使用不会出现接触电阻增大导致的信号衰减问题，能够保证TFT屏幕的显示信号稳定传输，不会出现花屏、色彩失真等连接类故障。

　　在实际选型应用时，结构工程师需要注意匹配对应厚度的FPC排线，这款连接器适配标准厚度的FPC柔性排线，设计排线长度时需要预留足够的弯折余量，避免装配后排线长期处于受拉状态；在PCB封装设计时，需要严格对应引脚的间距与焊盘尺寸，焊盘长度要略大于引脚焊接端的长度，保证焊接时焊锡能够形成良好的浸润弯月面，提升焊接可靠性。对于需要经常拆装维护的设备场景，这款连接器的插拔寿命能够满足常规的维护操作需求，不需要额外增加排线固定压片就可以保证连接的稳定性，能够简化整机的装配工序，减少组装时的零件数量，降低整机的物料成本与装配工时。
