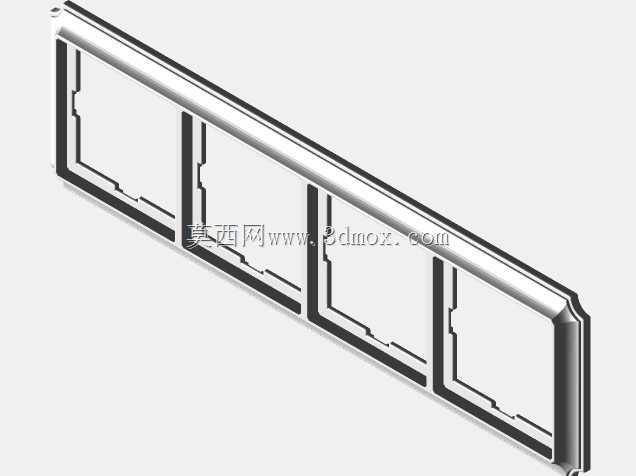

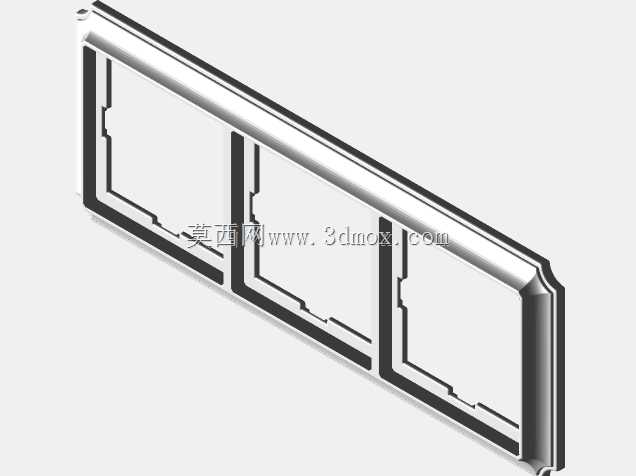

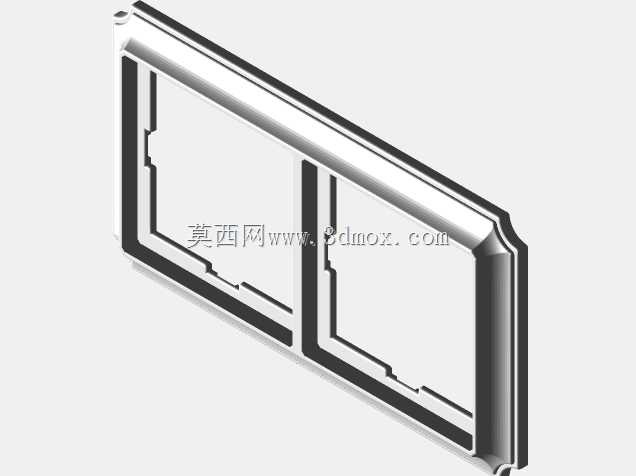

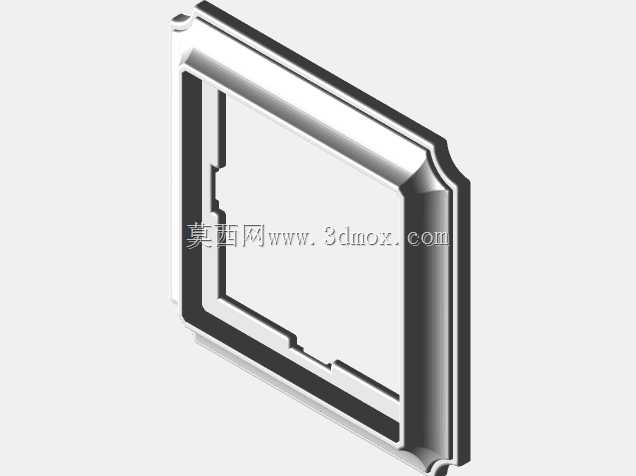

施耐德Merten适配安装框架结构设计

　　在低压配电终端的墙面安装场景里，这类适配框架是暗装式电气功能件与墙面预埋底盒之间的核心衔接部件，日常接触最多的应用场景就是办公空间、民用住宅、商业场馆的墙面开关、插座、智能控制模块的暗装施工环节，它的核心作用是填补预埋底盒与墙面装饰层之间的尺寸公差，同时为前端功能面板提供平整、牢固的安装基准，避免面板安装后出现歪斜、缝隙不均、按压松动这类现场施工常见问题。

　　从实际功能特性来看，这款框架做了针对性的结构优化，和原厂标配的框架相比，调整了侧边卡扣的让位尺寸，常规原厂框架对墙面抹灰层、瓷砖饰面的厚度公差容忍度较低，一旦装饰层厚度超出原厂设计范围，就会出现卡扣卡接不到位、面板无法完全贴合墙面的问题，这款框架在卡扣连接段预留了1.2mm的调节余量，能够适配12mm到18mm厚度的墙面装饰层，覆盖了普通乳胶漆墙面、薄贴瓷砖、岩板饰面这几类最常见的墙面施工工况。框架的边框做了0.8mm的倒角处理，既能够在安装时引导框架顺利卡入底盒的定位槽，也能避免边框锐边在施工过程中划伤施工人员的手部，或是刮花配套面板的表面涂层。

　　设计过程中首先考虑的是3D打印制作的工艺可行性，因为这类定制适配框架往往是现场施工遇到尺寸不匹配问题时的应急解决方案，不需要开模批量生产，采用FDM熔融沉积成型工艺就能快速制作，所以在结构设计时刻意简化了不必要的曲面特征，框架主体的壁厚统一设置为2mm，既保证了足够的结构强度，在卡接受力时不会出现断裂变形，也能避免打印过程中出现壁厚不均导致的翘曲问题。考虑到打印时的支撑去除难度，框架内侧的卡扣位置做了45度的自支撑斜角，打印时不需要在卡扣位置添加额外的支撑结构，只需要在框架背面的构建板接触位置添加少量易剥离的支撑，打印完成后不需要做过多的后处理，去除支撑后稍微打磨一下毛边就能直接投入使用，大幅缩短了现场问题的解决周期。

　　安装边界方面，这款框架的外轮廓尺寸严格匹配标准86型暗装底盒的安装间距，两个安装固定孔的中心距为60mm，和通用底盒的固定螺柱位置完全对齐，不需要对预埋好的底盒做任何二次改造，直接替换原有框架就能完成安装。框架的内框开口尺寸和Merten系列功能模块的外轮廓保持0.3mm的间隙配合，模块卡入后不会出现旷量，同时也不会因为间隙过小导致模块卡滞无法安装。框架背面和底盒接触的位置做了一圈0.5mm高的定位筋，安装时定位筋会卡入底盒的内沿，即使固定螺丝没有完全拧紧，框架也不会出现水平方向的偏移，降低了现场施工的对位难度。

　　从实际使用的可靠性角度出发，框架的受力结构做了针对性加强，在固定孔的位置做了局部加厚处理，加厚区域的壁厚达到3mm，避免拧紧固定螺丝时压力过大导致孔位开裂。边框的转角位置做了R2的圆角过渡，避免应力集中导致的框架断裂，即使在低温环境下安装，框架也能承受施工时的按压力度不会出现脆裂。和墙面接触的边框正面做了细微的磨砂纹理处理，既能够提升和面板接触时的摩擦力，避免面板安装后出现滑动，也能隐藏3D打印过程中产生的细微层纹，让安装后的外观效果更接近原厂配件的质感。

　　在实际施工场景中，这类适配框架还能解决旧改项目中的底盒移位问题，很多老旧建筑改造时，原有预埋底盒的位置会出现偏移，和墙面开孔的位置不对齐，常规原厂框架因为边框宽度较窄，无法遮盖墙面开孔和底盒之间的缝隙，这款框架的边框宽度比原厂框架宽出2mm，能够遮盖最大2mm的位置偏移误差，不需要重新修补墙面开孔，就能完成面板的安装，大幅降低旧改项目的施工成本和工期。框架整体采用对称式结构设计，安装时不需要区分上下方向，施工人员拿到手可以直接对位安装，不会出现方向装反需要返工的问题，进一步提升了现场施工的效率。
