N型校准开放接头金属结构件

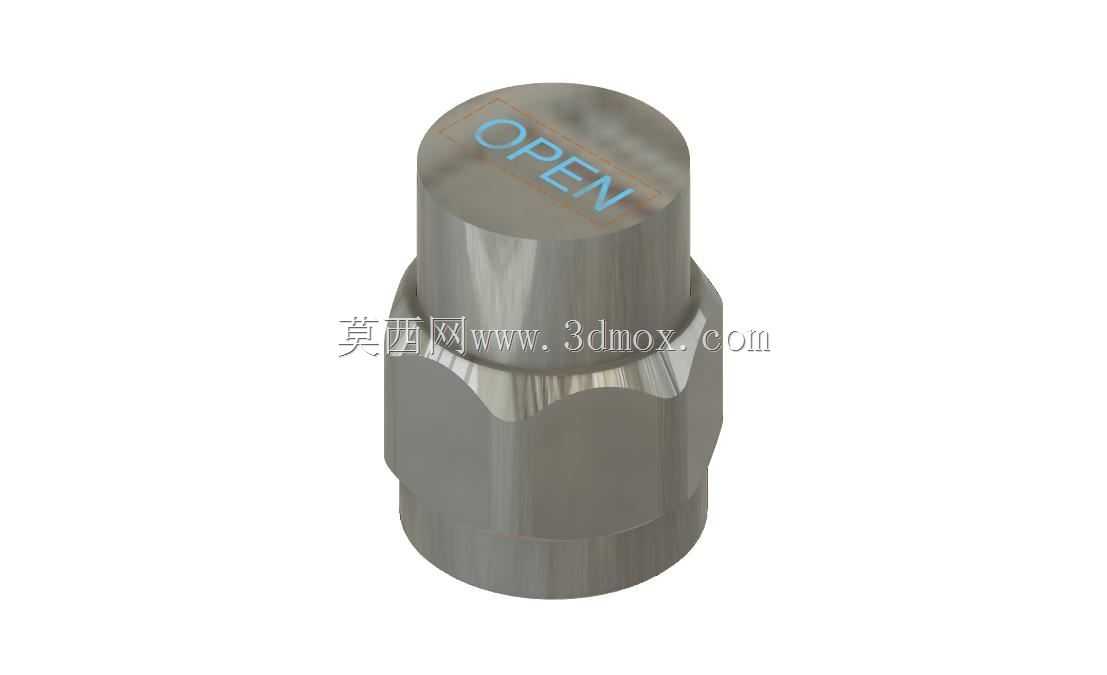

　　在射频测试与天线校准的作业场景里，这类N型校准套件的开放端接头是实验室台架、现场天线调试环节里频繁用到的适配部件，很多刚接触射频链路搭建的工程师容易忽略这类小结构件的公差影响，实际上接头端面的同轴度、金属接触面的平面度，会直接影响校准过程中的回波损耗参数，进而导致后续天线驻波比测试出现系统性偏差。从结构设计逻辑来看，这个零件采用通体金属切削成型的方案，没有拼接焊缝，整体为回转体结构，上部圆柱段端面蚀刻OPEN标识，是为了现场作业时快速区分校准件的开路、短路、负载类型，避免多套件混放时拿错导致校准流程返工。

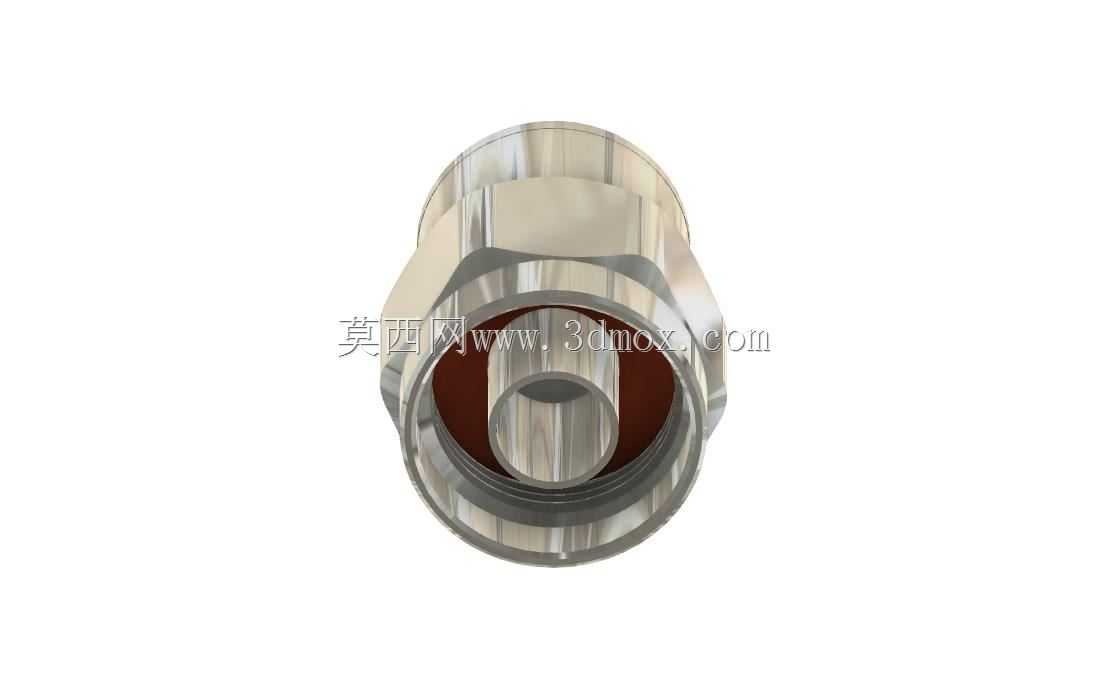

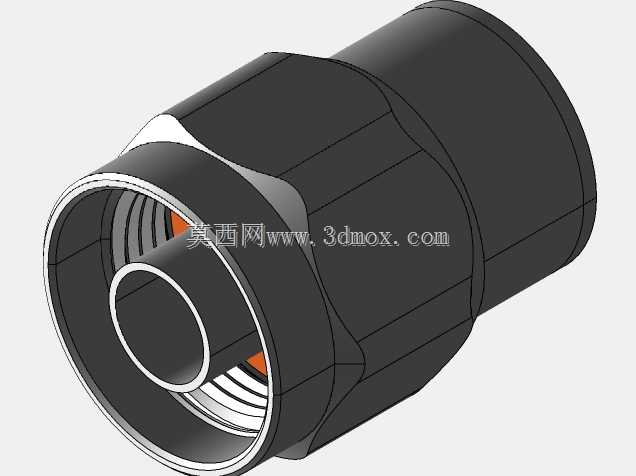

　　中部设计的外六角结构，是给安装扳手提供受力位，实际装配时可以用标准开口扳手卡住该位置，将接头拧入对应N型母座接口，六角的对边尺寸严格匹配常规射频接头的扳手规格，不需要定制专用工装，现场调试时用日常携带的射频安装工具就能完成操作。下部的外螺纹段是核心连接部位，螺纹的牙型公差、同轴度直接决定连接后的信号传输稳定性，设计时螺纹中径的公差带控制在精密配合区间，既保证拧入时的顺畅度，不会出现卡滞滑牙，又能保证连接后内导体的对接间隙控制在射频信号要求的范围内，减少信号反射。从安装边界来看，这个零件的整体外径不超过标准N型接头的最大外接圆尺寸，长度控制在常规校准件的通用尺寸范围内，在接入测试端口后，不会和周围的其他接头、线缆产生空间干涉，哪怕是在密集排布的射频面板上，也能顺利完成安装拆卸，不需要额外预留过大的操作空间。零件的金属表面做了钝化处理，既提升了金属件的抗锈蚀能力，适合实验室长期存放以及户外现场临时调试的使用环境，又不会在金属表面形成过厚的镀层，影响螺纹配合精度以及端面的接触导通性能。

　　实际使用过程中，这个开路校准件主要用于矢量网络分析仪的端口校准环节，在测试天线、射频线缆、放大器等器件的S参数前，需要将这个开路件接在测试电缆端口，配合短路件、负载件完成三个标准件的校准流程，抵消测试电缆本身带来的相位、幅度误差，让后续的测试数据更贴近器件的真实参数。很多现场调试的场景下，校准件会随测试设备频繁搬运，所以这个零件的一体式结构没有易脱落的小零件，抗摔碰性能优于拼接式的校准接头，哪怕从工作台高度意外掉落，也不会出现结构变形、内导体错位的问题，能维持稳定的校准精度。

　　在建模过程中，回转体部分的曲面连续性需要严格控制，尤其是六角结构和上下圆柱段的过渡位置，做了小圆弧倒角处理，既避免切削加工时出现应力集中的问题，也能去除加工后的锐边，防止操作人员拿取时被划伤，同时倒角的尺寸控制在不影响扳手卡入六角面的范围内，不会牺牲装配的便利性。端面的OPEN标识采用凹刻工艺，不会因为长期使用摩擦导致标识磨损消失，哪怕使用多年后表面出现轻微划痕，标识依然清晰可辨，减少现场作业的识别成本。从射频性能匹配的角度，这个开路件的内部结构尺寸是按照N型接头的标准阻抗要求设计的，在DC到18GHz的常用测试频段内，能够提供稳定的开路校准参数，不会因为结构尺寸偏差导致校准后的测试数据出现频响波动，满足常规通信天线、射频模块的测试校准需求。
