IMU惯性测量单元电路板结构设计

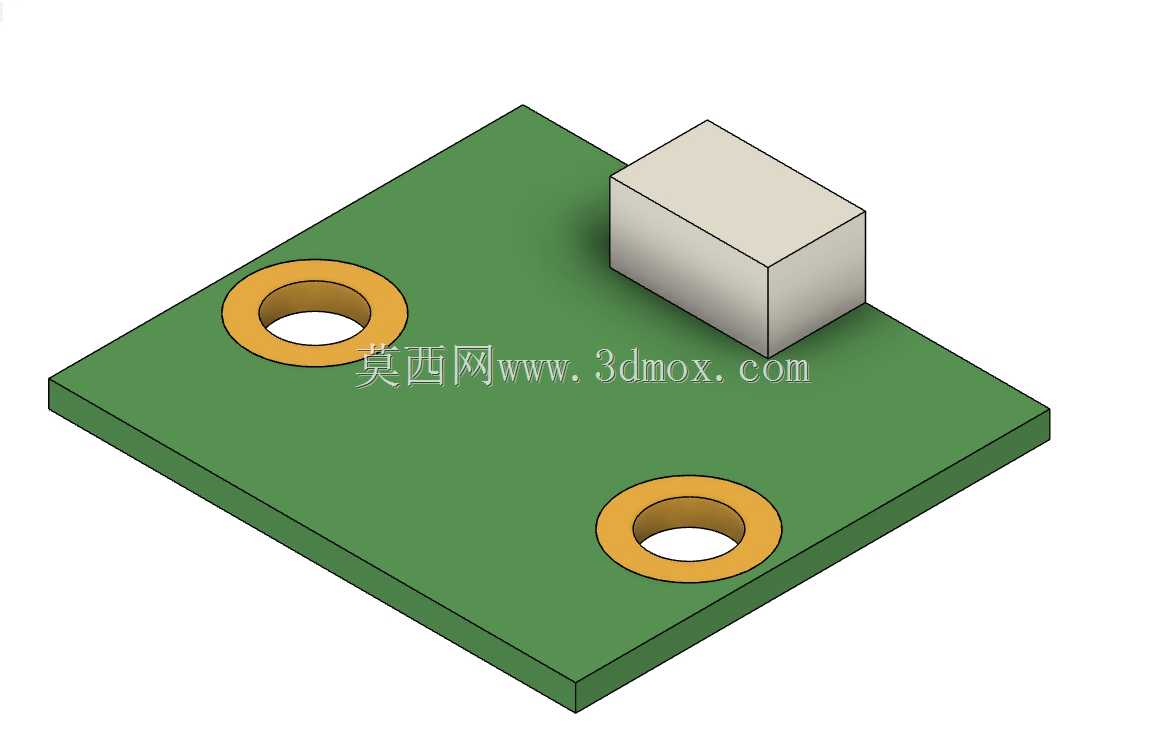

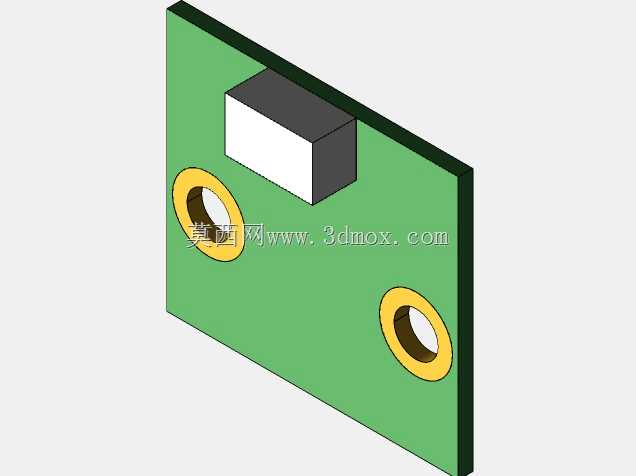

　　在无人机云台增稳、航模姿态控制这类对运动状态感知精度要求极高的场景里，IMU模块的安装适配性直接决定了整套控制系统的响应表现，本次呈现的IMU模块结构，完全围绕实际装机的刚性需求完成设计，没有多余的装饰性结构，每一处几何特征都服务于功能落地。从实际装机的角度看，这类IMU模块通常需要直接固定在被控载体的重心附近位置，避免安装偏移带来的测量解算误差，因此板体采用了规则的矩形平板构型，板体边缘做了微小的倒角处理，既可以避免装机时尖锐边角刮擦周边线束，也能在批量生产的分板工序中减少板边毛刺的产生。板体上预留的两个对称布置的金属衬套安装孔，是整个结构设计里最贴合工程实际的部分——很多新手设计这类传感板时，直接在PCB板上打安装孔，反复拆装或者长期受振动影响后，孔位很容易出现板体开裂、连接松动的问题，加装金属衬套之后，安装锁紧的应力会直接作用在金属衬套上，不会传递到PCB基材上，哪怕在高频振动的航模、无人机飞行场景下，也能长期保持安装位置的精度，不会因为连接松动导致测量数据出现漂移。

　　板体上凸起的方块状结构是IMU核心传感芯片的屏蔽封装区域，设计时特意将这个区域布置在两个安装孔的对角线交汇位置附近，尽可能让传感核心靠近安装固定的受力中心，减少板体受外力产生的微小形变对传感芯片测量精度的影响；同时这个凸起结构的高度做了严格控制，既预留了芯片焊接、屏蔽罩安装的足够空间，也不会因为整体高度过高，导致装机时和上层的飞控板、减震结构产生空间干涉。从安装边界来看，整个板体的厚度控制在常规PCB加工的标准厚度区间，两个安装孔的中心距完全匹配市面上主流小型云台、航模机身的预留安装孔位，不需要额外做转接板就能直接完成固定；板体表面没有设计多余的凸起接插件结构，所有外接引脚都采用侧边焊盘的形式引出，进一步压缩了模块整体的占用空间，哪怕是在内部空间极其紧凑的小型穿越机、微型云台上，也能找到合适的安装位置。

　　在实际应用中，这类IMU模块需要持续采集载体的三轴加速度、三轴角速度数据，为姿态解算算法提供原始的传感输入，因此结构设计上除了要满足安装固定的需求，还要尽可能减少外部应力对传感核心的影响——比如安装孔的衬套和板体之间采用紧配合装配，不会因为温度变化产生相对位移；传感芯片所在的区域下方，板体没有做多余的开槽处理，保证整个区域的结构刚性，避免飞行过程中板体产生微幅共振，干扰传感数据的准确性。很多同类模块在设计时只考虑了电路功能的实现，忽略了结构安装的细节，比如安装孔没有衬套导致板体损坏、传感核心位置偏离安装中心导致测量误差、整体尺寸和主流装机空间不匹配需要额外改装，这些问题在本次的结构设计里都做了针对性的规避。

　　从建模的细节来看，板体表面的绿色阻焊层特征、安装孔的金属衬套质感、核心模块的方块构型都做了精准的还原，能够直接用于装机前的结构干涉检查、安装工位的模拟装配，也可以作为同类传感模块结构设计的参考样本，帮助结构工程师快速完成适配性调整，减少重复设计的工作量。对于需要做小型飞控系统、云台增稳系统集成的工程师来说，这个模型可以直接导入到整体装配体中，核对安装孔位、空间占用是否匹配自身的设计需求，不需要再单独测绘IMU模块的外形尺寸，能有效缩短整体的设计迭代周期。
