复古辐条式马车行走轮三维设计作品

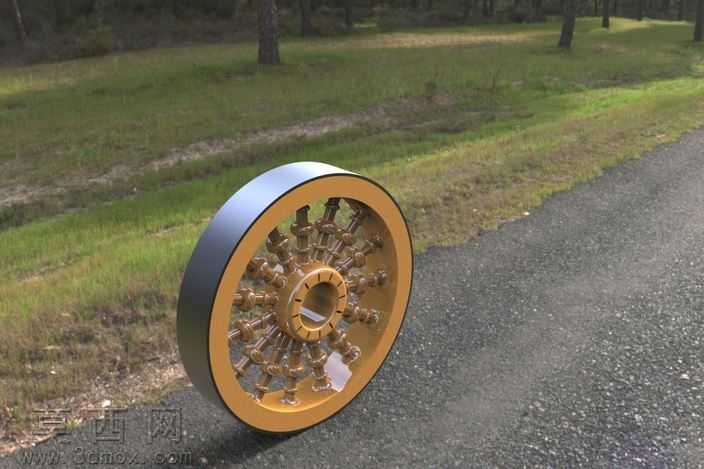

本作品为复古马车配套的行走轮三维模型，建模阶段采用SolidWorks完成全参数化结构搭建，首先以旋转凸台命令生成轮辋的基础环形基体，区分出外胎安装位、轮辐连接止口两个核心结构段，轮辋外侧预留了橡胶轮缘的装配卡槽，内侧均匀排布轮辐安装孔位，孔位采用圆周阵列命令生成，严格匹配传统马车车轮的辐条排布角度，保证整体结构的受力对称性。轮毂部分以中心轴孔为设计基准，轴孔内设计有键槽结构用于和车轴传递扭矩，轮毂外圈设计有阶梯式凸台用于和轮辐端部定位配合，每根轮辐采用两端带定位榫头的杆状结构，一端嵌入轮毂外圈的定位槽，另一端卡入轮辋内侧的安装孔，轮辐之间还设计有交叉式的加强筋结构，还原传统木轮的加固结构同时提升模型的结构合理性。材质渲染阶段采用Keyshot完成效果输出，轮辋外侧金属部分赋予磨砂深灰金属材质，模拟钢制轮缘的耐磨质感，轮辋内侧的轮圈赋予暖棕黄色哑光烤漆材质，还原传统木质轮圈的涂装效果，轮辐部分采用做旧古铜金属材质，表面添加细微的磨损纹理，模拟长期使用后的金属氧化质感，轮毂中心部分赋予亮面金属材质，和轮辐形成材质层次区分。场景渲染阶段将模型放置在户外林间铺装路面场景中，添加自然日光照明，光线从侧上方照射形成柔和的阴影，地面添加轻微的环境反射，还原车轮在真实使用场景下的视觉效果。设计过程中参考了传统欧式马车车轮的结构比例，在还原复古外观的同时优化了各部件的装配逻辑，所有配合面均预留了合理的装配间隙，既可以用于复古马车的结构设计参考，也可用于文创产品、场景道具的三维素材使用，模型整体结构完整，各部件可单独拆分编辑，能够满足不同场景下的二次修改需求。
