SIMCOM A7680C 4G通讯模块三维结构

　　做物联网终端结构设计快八年，经手的通讯模组选型不下四十款，A7680C这款Cat.1 bis模组是近两年低功耗广域联网场景里用得最频繁的型号之一，这次做的三维结构完全按照实物测绘加官方手册的安装公差做的还原，给做终端结构的同行省点反复核对尺寸、调整安装位的功夫。

　　先讲实际用的场景，现在共享设备的主控板、工业采集终端的外挂通讯单元、车载后装的定位联网模块、智能电表的远程抄表单元，甚至小区里的智能门禁副机，只要是不需要高速率、追求低功耗和稳定联网的场景，基本都能看到这款模组的身影。它不像5G模组那样对散热、叠层空间要求那么苛刻，也不像老款2G模组那样面临退网风险，刚好卡在成本、功耗、网络覆盖三者的平衡点上，很多做批量产品的客户点名要兼容这款模组的安装位，方便后续供应链替换不用改板。

　　从功能特性来说，这款模组支持VoLTE语音通话，也支持全网通的Cat.1网络，上下行速率能满足大多数小数据量传输的需求，比如传感器数据上报、远程指令下发、语音对讲这类场景完全够用。模组本身集成了基带、射频前端、电源管理单元，外围只需要搭配SIM卡座、天线匹配电路、ESD防护器件就能正常工作，不需要额外做复杂的射频调校，对结构设计来说最友好的点是它的邮票孔焊接方式，只要PCB焊盘按照推荐封装做，过回流焊的良率很稳定，不像LCC封装的模组容易出现虚焊、爬锡不足的问题。

　　做这个三维模型的时候，最先卡的点是安装边界的公差控制。很多新手建模容易直接照着 datasheet 上的标称值拉外形，实际打样回来才发现，模组的板边倒角、焊盘伸出长度、屏蔽罩的高度公差都会影响装配。我当时是拿了三片批量来料的实物，用数显游标卡尺反复测了长宽厚三个方向的极值，把外形尺寸的公差带控制在±0.1mm以内，特别是两侧邮票孔的位置，每个焊盘的宽度、间距、伸出PCB的长度都严格按照焊接工艺要求做了还原，避免结构设计时干涉到焊盘或者旁边的贴片元件。

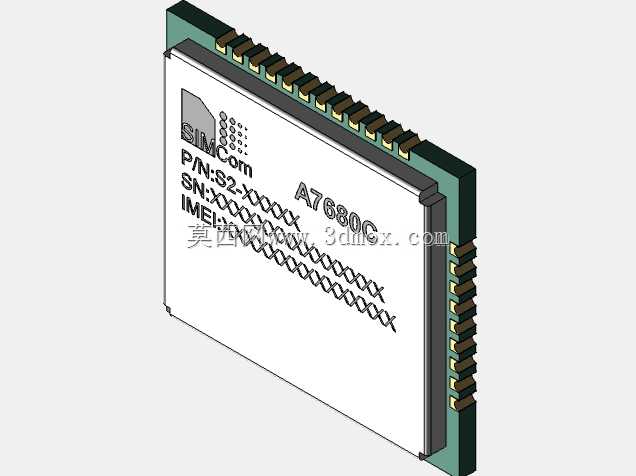

　　外形上，这款模组是典型的长条形贴片封装，主体是绿色FR4基板，表面覆盖金属屏蔽罩，屏蔽罩上丝印了型号、PN码、SN码和IMEI码的标识区域，建模的时候特意把丝印的位置和比例做了还原，方便出装配图的时候能直观核对物料方向，不会出现焊反的低级错误。两侧的邮票孔焊盘一共是多少个我数了三遍，左右两侧的焊盘数量不对称，电源引脚、接地引脚、串口引脚、SIM卡引脚的位置都和实际引脚定义一一对应，做PCB封装的时候可以直接把三维模型对齐到封装原点，检查结构干涉的时候不用反复切换2D3D视图。

　　安装边界这块要特别提一下，很多人做结构的时候只留模组本身的厚度空间，忽略了屏蔽罩上方的绝缘片、底部焊盘的锡膏厚度，还有模组下方走线的高度。我在模型里特意把焊接后的锡膏厚度（常规0.15mm）算进了安装高度里，屏蔽罩上方预留0.2mm的绝缘片空间，也就是说，只要结构件在模组区域的净空高度达到模组标称厚度加0.35mm，就不会出现压件、短路的问题。另外，模组的天线馈点位置在边角处，建模的时候也标注了净空区域，提醒结构设计时这个区域不要走金属件、不要铺铜，避免影响射频性能。

　　设计思路上，我没有做过度的细节简化，比如屏蔽罩的冲压折边、基板边缘的V-Cut痕迹、焊盘的沉金层质感都做了还原，不是为了好看，是因为这些细节在做装配干涉检查的时候很有用——比如屏蔽罩的折边是有微小圆角的，如果结构件的挡墙刚好卡在折边位置，没有圆角的模型会显示干涉，但实际装配是能装进去的，把这些细节做出来，干涉检查的结果才更贴近实际生产情况。另外，模型的坐标系原点设在了模组第一脚的焊盘中心，和行业通用的PCB封装原点保持一致，导入到PCB设计软件里不用重新调整坐标，直接就能对齐。

　　实际选型的时候还要注意，这款模组有不同的固件版本，硬件上是pin对pin兼容的，结构上没有差异，所以这个模型不管是做普通数传版本还是带语音的版本，都能通用。还有，模组的工作温度范围是工业级的，在做户外设备结构的时候，要考虑模组自身的发热，虽然Cat.1模组的功耗不高，满功率发射的时候也就几百毫瓦，但如果是密闭外壳的设备，最好在屏蔽罩上方预留导热垫的位置，这个模型里也把导热垫的推荐厚度空间留出来了，不用再反复核算高度。

　　很多刚入行的结构工程师容易犯的错是，选通讯模组的时候只看外形尺寸，不看安装的工艺要求，比如这款模组的邮票孔焊盘距离板边的距离有要求，如果PCB的工艺边留得不够，过回流焊的时候容易出现模组偏移，我在做模型的时候，把推荐的PCB封装外形也做了一个简化的参考层，隐藏在模组模型下方，打开就能看到推荐的焊盘尺寸和工艺边距离，省得再去翻手册查封装参数。

　　另外，关于SIM卡座的配合，这款模组的SIM卡接口是1.8V/3.0V自适应的，不管是用Nano SIM卡座还是eSIM芯片，都要注意SIM卡走线的长度和屏蔽，结构上SIM卡座不要放在模组的正下方，避免焊接的时候模组底部的焊盘和SIM卡座的引脚短路，模型里也标注了模组下方的禁布区范围，除了必要的接地过孔，不要放任何高于0.1mm的元件，这个细节很多人容易忽略，等到打样回来才发现元件顶到模组，造成虚焊或者短路。

　　总的来说，这个三维模型不是单纯的外观还原，是结合了实际生产装配的公差要求、工艺边界、选型注意事项做的工程级模型，不管是做前期方案的堆叠设计，还是后期的结构干涉检查，或者是做产品爆炸图的渲染，都能直接用，不用再花时间去测绘调整。毕竟做硬件结构，最浪费时间的就是这些标准件的建模，把这些通用件的模型做精准，才能把更多精力放在产品本身的结构优化上。
