高精度多星GNSS有源螺旋接收天线结构

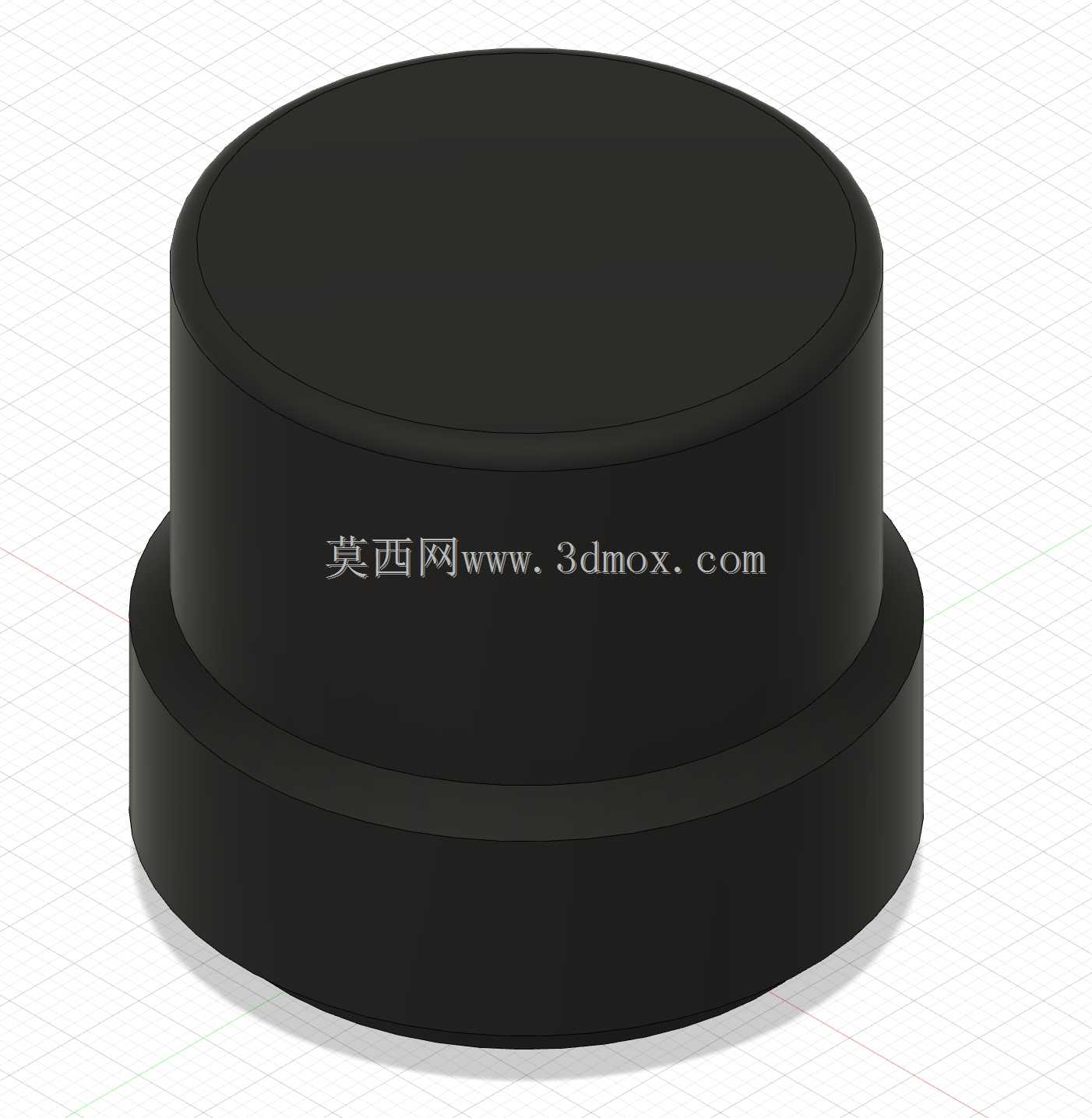

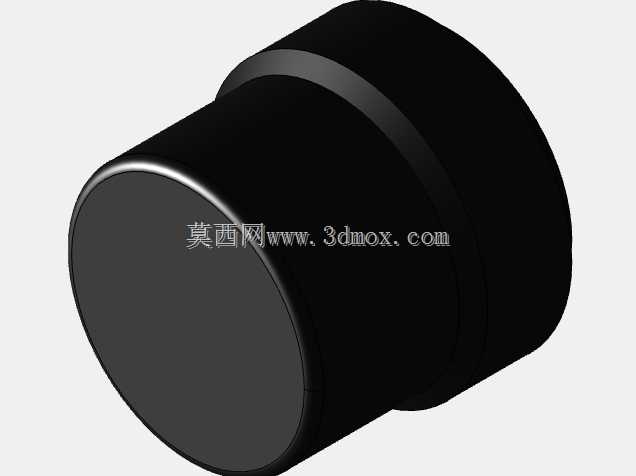

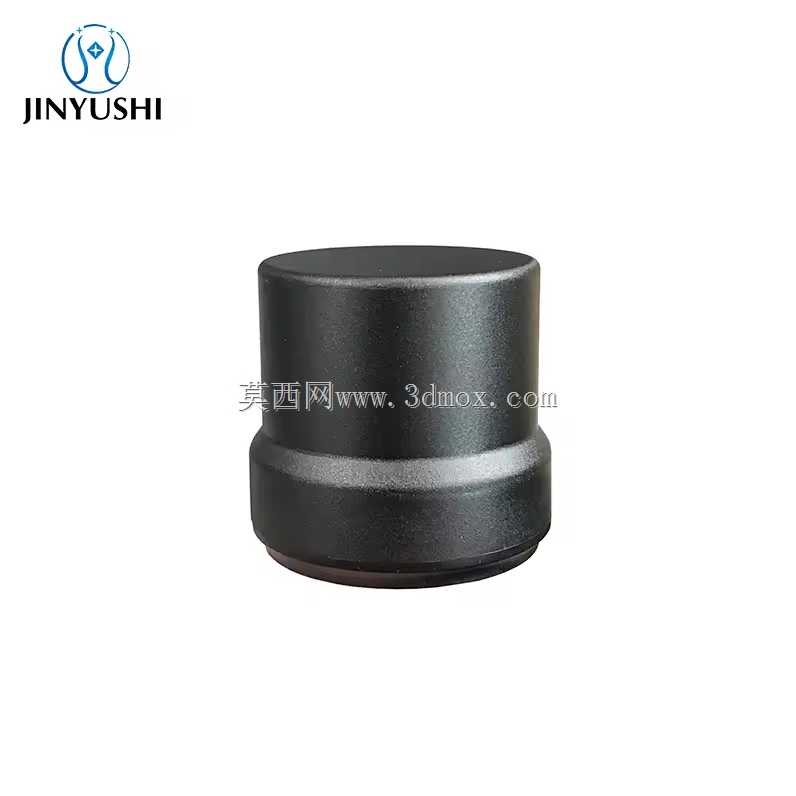

　　在高精度卫星定位作业场景中，这类多系统兼容的有源螺旋天线是测绘、农机自动驾驶、形变监测、无人机航测等领域的核心信号接收部件，区别于普通民用导航的陶瓷贴片天线，螺旋结构的天线具备更优的低仰角信号捕获能力，在遮挡较多的城郊、山地作业环境下，依然能稳定锁定低角度运行的导航卫星信号，避免定位解算过程中出现卫星数不足导致的固定解丢失问题。从结构设计来看，这款天线采用一体化密封式圆柱外壳，外壳做了阶梯式收边设计，下部直径略小于上部主体，既可以在外壳内部预留足够的空间布置螺旋辐射体、低噪声放大电路、滤波模块，也能在下部预留标准安装接口的配合位置，安装时可以直接通过底部的螺纹或者法兰结构固定在设备支架、测绘杆顶端、农机车顶等位置，不需要额外设计复杂的转接结构，安装边界的公差配合可以适配市面上主流的GNSS天线安装基座，替换原有老旧天线时不需要改动原有安装点位的结构尺寸。

　　天线内部的螺旋辐射体采用多圈绕制的设计思路，对应覆盖GPS、GLONASS、GALILEO等多个主流卫星导航系统的频段，有源设计意味着天线内部集成了低噪声放大模块，接收到的微弱卫星信号可以在天线端先完成一级放大，再通过馈线传输到后端的RTK解算板卡，减少长距离馈线传输带来的信号衰减，这一点在长距离布线的固定监测站场景中尤为重要，比如桥梁形变监测、尾矿库位移监测的点位，天线到解算主机的馈线长度往往超过十米，如果没有前端的有源放大，信号衰减后会直接导致信噪比下降，影响定位精度。

　　外壳的材质选择上，采用了具备耐候性的工程塑料或者金属喷塑材质，顶部的信号透波面做了壁厚均匀化设计，避免壁厚不均导致的信号折射、反射问题，影响天线的相位中心稳定性，而相位中心稳定度是高精度RTK定位的核心指标，直接决定了厘米级定位的可靠性，结构设计时特意将辐射体的安装基准与外壳安装基准做了同轴度约束，保证天线安装后相位中心与安装点位的几何中心偏差控制在毫米级，满足高精度测量的要求。

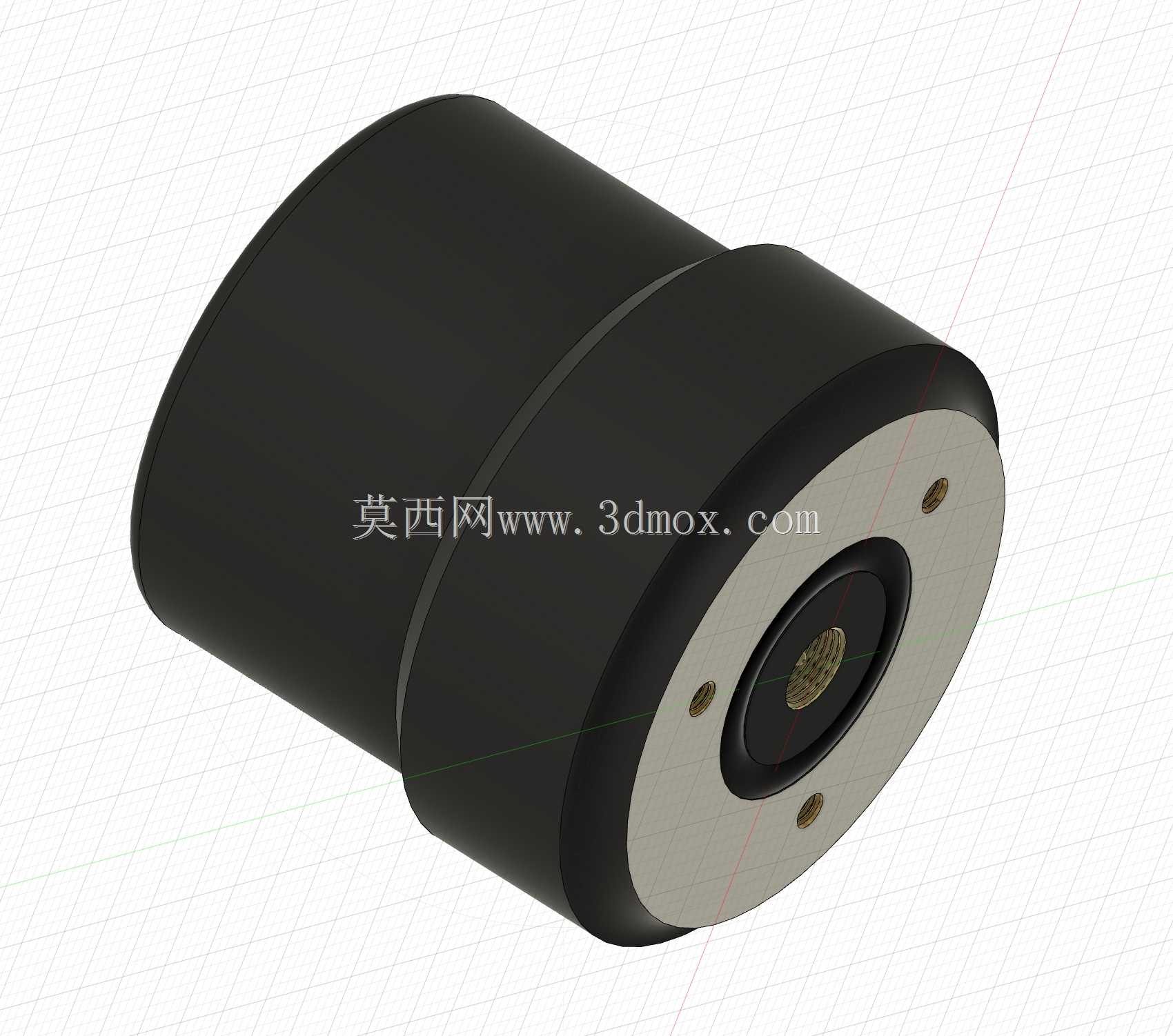

　　从实际使用的适配场景来看，这款天线既可以搭配手持RTK测绘杆做外业地形测量，也可以固定在工程机械设备上做施工引导，比如摊铺机、挖掘机的辅助施工系统，依靠稳定的多星信号接收能力，在施工现场有工程机械遮挡、多路径反射严重的环境下，依然能保持稳定的固定解输出，避免施工过程中因为定位漂移导致的施工误差。设计过程中还考虑了户外长期使用的防护需求，外壳接缝处做了密封胶圈的安装槽位，组装后可以达到IP67级别的防护能力，雨天、扬尘环境下都可以正常工作，不需要额外加装防雨罩，底部的馈线接口采用标准的N型或者TNC接头，和常规的GNSS馈线完全兼容，现场布线时不需要做特殊的接头处理。结构建模过程中，对外壳的曲面过渡做了连续曲率处理，既保证了外壳的结构强度，也避免了直角位置积水积灰的问题，下部的安装台阶高度经过反复校核，既保证了和安装基座的配合深度，也不会因为台阶过高导致整体安装后重心过高，在高速移动的载体比如无人机、自动驾驶车辆上使用时，风阻更小，也不会因为振动导致安装松动。
