SPDT标准面板安装后部按钮开关结构

　　在低压工控回路、小型测试仪器面板、手持检测设备的操控区域里，这类单刀双掷结构的按钮开关是非常常见的操控元件，日常做电路通断切换、信号回路选通的时候，选型阶段往往要先核对安装边界与操作手感，避免装板后出现干涉、操作行程不对的问题。这款开关采用后部安装的面板固定结构，设计时首先考虑的是面板正面的整洁度，安装螺纹段预留了标准面板厚度的适配余量，配套的锁紧结构可以从面板后侧完成固定，不需要在正面额外做装饰压圈，装在磨砂金属或者工程塑料面板上时，正面仅露出操作按键部分，不会积灰也方便日常擦拭清洁。

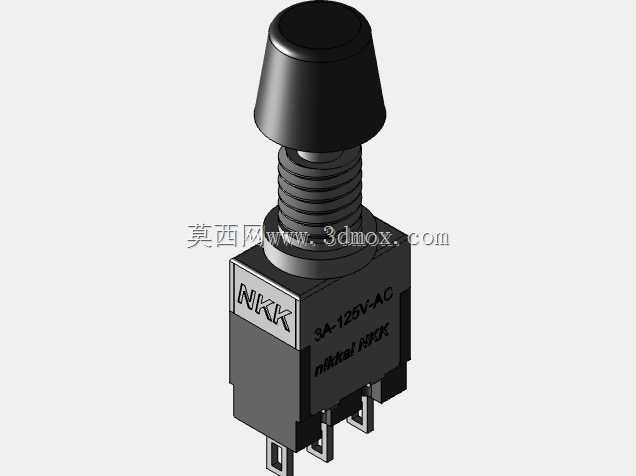

　　操作头采用锥台形的黑色绝缘按键，表面做了细微的磨砂处理，手指按压的时候不会打滑，按键的按压行程做了适中的阻尼反馈，既不会因为误触轻易触发，也不会因为按压力度过大导致长时间操作手指酸痛，内部的触点结构额定适配3A 125VAC的交流回路，日常做小功率信号切换、低压负载通断完全够用，单刀双掷的触点布局可以同时实现一路断开、一路接通的切换功能，在设备的模式切换、电源档位选择这类场景里，不需要额外增加继电器就能完成两路信号的切换，能简化面板上的元件排布密度。从结构建模的细节来看，开关主体的塑壳部分做了定位凸台，安装时可以卡在面板后侧的定位槽里，防止拧紧固定螺母的时候开关本体跟着转动，扯坏内部焊接的引线。

　　底部的插脚采用标准间距的直插结构，既可以手工焊接在PCB板上，也可以搭配接插件做快拆连接，插脚的根部做了加强凸缘，焊接或者插拔的时候不会因为外力导致插脚松动、塑壳开裂。做三维建模的时候，要特别注意安装螺纹段的外径尺寸、面板开孔的匹配直径，还有按键按下后的突出高度变化，很多新手做面板布局的时候容易忽略按键按压后的行程余量，导致面板装好后按键按到底会碰到内部的PCB或者结构件，造成卡键的问题。另外开关后侧的本体轮廓要和内部的走线空间做干涉检查，尤其是在紧凑的手持设备内部，塑壳旁边的走线要预留足够的弯曲半径，避免导线被开关本体压破绝缘层造成短路。

　　这类开关的实际使用场景覆盖很广，从小型桌面测试电源的输出切换按键，到自动化设备旁的手动触发按钮，再到通讯设备的复位按键都能见到同结构的产品，设计选型时除了核对电气参数，最容易忽略的就是操作力与安装方向，后部安装的结构虽然正面整洁，但安装时要从后侧往前穿入面板，所以设备内部的装配顺序要提前规划，避免其他结构件装好后没有空间伸手拧紧固定螺母。建模时按键与本体之间的防尘褶皱结构也要还原到位，这个结构一方面是防止灰尘、切削液飞沫从按键缝隙进入开关内部造成触点氧化，另一方面也能给按键的上下动作提供导向，避免长期按压后按键出现歪斜卡滞的问题。插脚的位置尺寸要严格对应PCB封装的焊盘位置，偏差超过0.2mm就可能出现插脚无法顺利插入焊盘的问题，做装配干涉检查时要模拟按键完全按下、完全弹起两个极限位置，确认两个状态下开关和周边结构件都没有硬接触，同时预留至少1mm的安全间隙，防止生产时的尺寸公差累积导致装配问题。
