齿轮电机外壳顶部结构三维设计

项目分类:电机 发布时间:2025-01-20 ID:901651
  • 齿轮电机外壳顶部结构三维设计
  • 齿轮电机外壳顶部结构三维设计

  在小型传动执行机构的设计落地环节,齿轮电机的外壳顶部结构往往是容易被忽略但直接影响整机装配可靠性、运行稳定性的核心部件,很多初入行的结构工程师在做配套设计时,常把外壳当成单纯的包覆件,忽略了顶部结构对接线、安装、密封、内部组件定位的多重作用。这类齿轮电机外壳顶部,主要适配小功率直齿减速齿轮电机,常见于小型自动化输送线的驱动端、智能家电的执行模块、办公设备的传动单元、小型医疗器械的动力输出组件中,实际工况下需要同时承担内部齿轮组端部限位、接线端子防护、外部安装对接、运行散热辅助的多重功能。

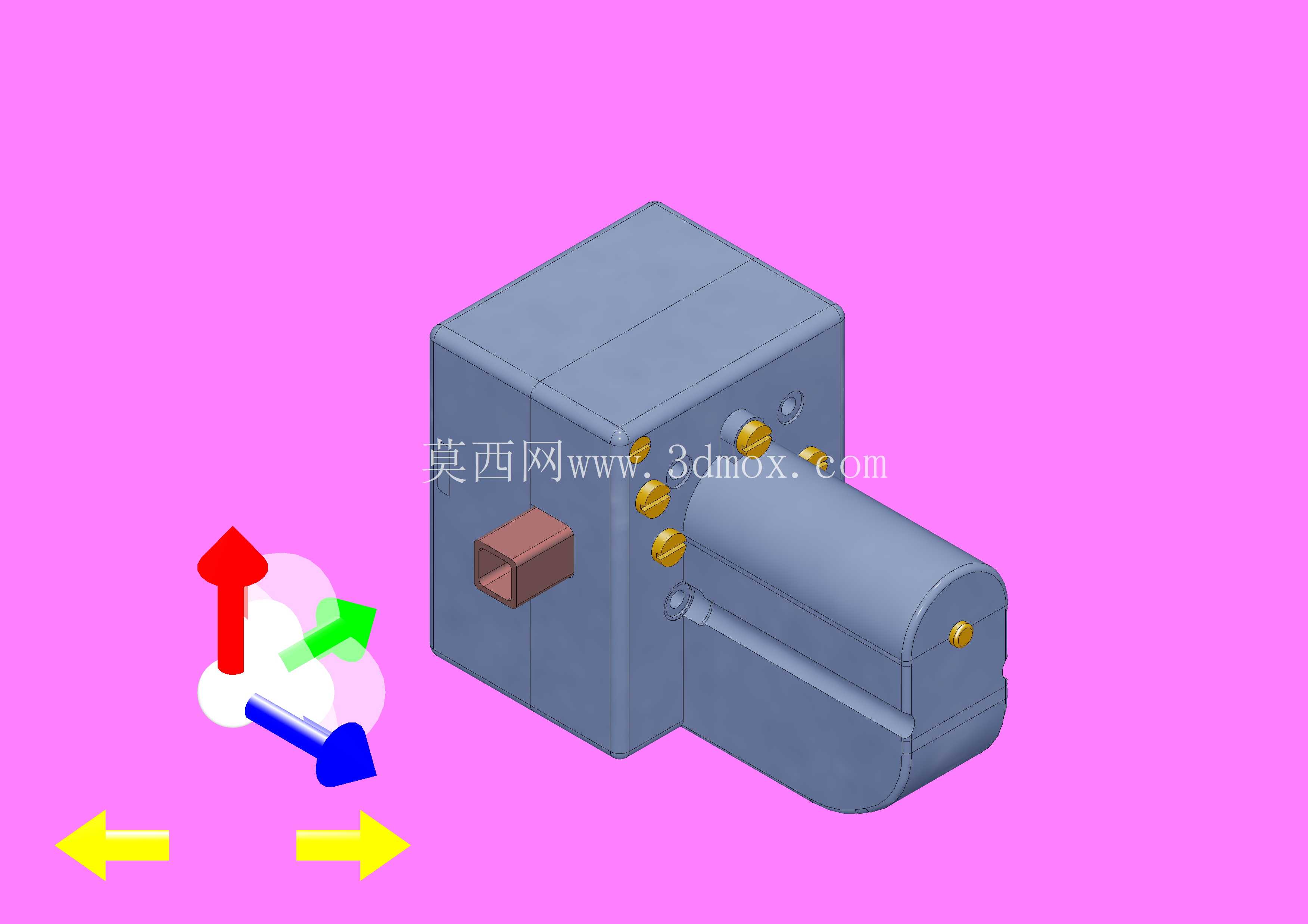

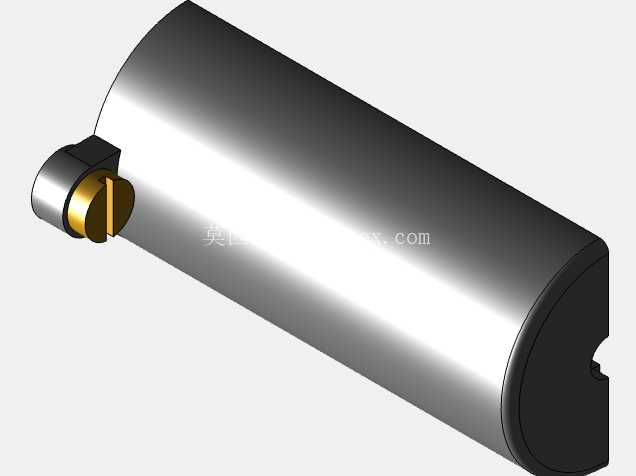

  从结构设计逻辑来看,这个顶部壳体和主体机壳采用分体拼接式结构,侧面预留的凸起接线位,是专门为电源引线、控制信号线的出线做的导向结构,避免线缆在装配时被壳体接缝挤压破损,同时接线位的矩形凸台结构,可以配套安装压线板或者线缆防水接头,在有防尘、防溅需求的工况下,能直接提升整机的防护等级,不需要额外做转接结构。壳体上分布的多个金色紧固件安装位,是顶部壳和主体壳的连接点位,设计时特意将孔位布置在内部齿轮腔的外侧加强筋上,既保证连接后的壳体合缝精度,避免齿轮运转时因为壳体变形出现啮合间隙偏差,也能让锁紧力直接传导到加强结构上,不会因为长期震动出现螺丝松脱、壳体翘边的问题。

  伸出的圆柱端是电机输出轴侧的端部包覆结构,这个位置的圆弧过渡做了等壁厚设计,避免注塑或者压铸成型时出现壁厚不均导致的缩痕、内应力问题,同时端部的小圆孔是输出轴端的轴承定位孔位,和主体壳的轴承位形成同轴双支撑结构,能大幅降低输出轴运转时的径向跳动,减少齿轮啮合的噪音和磨损。从安装边界来看,这个顶部壳体的外形完全贴合主体机壳的轮廓,没有额外的外凸结构,在做整机布局时,不需要为顶部结构预留额外的避让空间,方形主体的平面可以直接贴装在设备的安装立板或者安装平面上,接线位的朝向可以根据装配需求在合壳时调整方向,适配不同设备的走线方向。

  设计时特意在壳体的转角位置做了小圆角过渡,一方面是减少成型时的应力集中,避免壳体受外力冲击时出现转角开裂,另一方面也能避免装配时锐边划伤操作人员或者线缆。很多工程师在做这类壳体建模时,容易忽略合缝面的止口结构,这个顶部壳体的合缝边缘设计了嵌入式止口,和主体壳的止口槽配合后,既能保证合壳时的定位精度,不需要额外做定位治具就能快速对齐安装孔位,也能阻挡外部的粉尘、水汽从合缝位置进入齿轮腔,延长内部润滑脂的使用寿命,减少齿轮的磨损失效。在实际选型适配时,这个顶部结构的安装孔位间距、接线位尺寸、输出轴端的包覆长度,都和同系列的齿轮电机主体完全匹配,不需要二次修改就能直接配套使用,对于做设备集成的工程师来说,可以直接调用这个结构做整机的布局干涉检查,提前确认接线空间、安装位是否和设备其他部件产生冲突,减少打样后的改模次数。另外,壳体表面的平整区域还可以预留铭牌粘贴位,不需要额外设计铭牌安装结构,就能直接粘贴设备参数标识,符合小型机电产品的标识安装规范。
