在各类电子设备、小型工控装置、嵌入式硬件的热管理设计环节中,小尺寸轴流散热风机是最常用的主动散热执行部件,本次呈现的这款45mm规格轴流风机,是面向紧凑型安装空间开发的散热方案,适配多数对安装厚度有严格限制的设备内部散热场景。从实际应用场景来看,这类小尺寸轴流风机常被用在小型开关电源、嵌入式工控主板、桌面级网络设备、小型仪器仪表的内部风道构建中,通过定向气流带走PCB板上功率器件、芯片、变压器等发热元件累积的热量,避免设备内部因温升过高触发元器件降频、寿命衰减甚至热失效问题,部分对噪音控制有要求的消费类电子、办公设备内部,也会选用同规格的低转速版本做被动散热的气流补充。

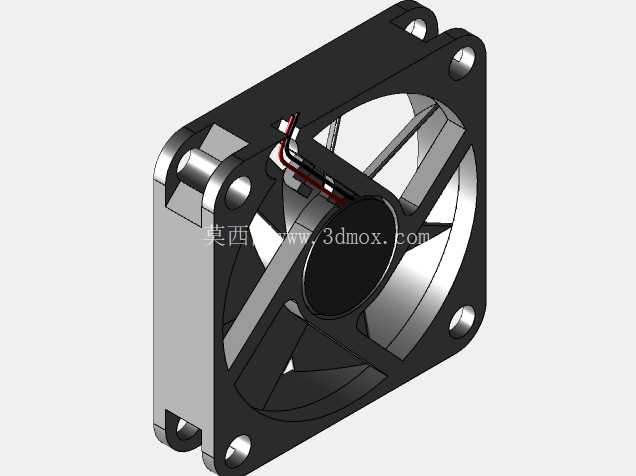

从产品功能特性来看,这款风机采用外框一体式注塑成型结构,外框四个角预留了标准的沉头安装孔位,安装时可直接通过M3规格的螺丝将风机固定在设备壳体或者散热鳍片组的对应位置,沉孔设计能够保证螺丝安装后端面不超出风机外框平面,不会额外占用安装空间,也避免螺丝凸起干涉周边其他元器件布局。风机的叶轮采用七片不等距斜切叶片设计,这种叶片构型一方面能够在相同转速下获得更高的风压输出,保证气流能够穿透密集的鳍片间隙到达发热核心区域,另一方面不等距的叶片排布可以打散叶片旋转时产生的周期性气流脉动,降低运行过程中的气动噪音,适配对噪音敏感的应用场景。叶轮中心的轮毂位置集成了驱动电机的转子部分,外框侧边预留了出线缺口,供电引线从缺口处引出,引线端部做了防拉扯的应力释放结构,避免装配过程中拉扯引线导致内部接线松脱。
从设计思路层面拆解,这款风机的整体结构围绕紧凑安装、可靠运行两个核心目标展开,外框的壁厚做了均匀化处理,既保证注塑成型时不会出现缩痕、变形等工艺缺陷,也尽可能压缩外框的非功能空间占用,将更多的截面空间留给叶轮区域,提升有效通流面积。叶轮与外框之间的间隙控制在0.3mm到0.5mm之间,间隙过小会导致叶轮旋转时与外框发生刮蹭,提升装配精度要求和生产不良率,间隙过大则会产生气流回流损失,降低风机的实际送风效率,这个间隙区间是兼顾生产良率与气动效率的平衡选择。外框的两个侧边做了定位凸台结构,在设备上装配时,凸台可以先卡入设备壳体对应的定位槽内,完成预装定位,再锁付固定螺丝,能够有效降低装配时的对位难度,提升批量组装的效率。
关于外形尺寸与安装边界,这款风机的外轮廓为正方形,边长为45mm,整体厚度为10mm,属于标准的4510规格轴流风机,四个安装孔的中心距为38mm,沉孔的深度为1.5mm,适配螺丝的最大锁入深度为3mm,设计安装位时需要注意在风机的进出风侧预留至少3mm的无遮挡空间,避免遮挡进风或者出风区域导致风阻陡增、风量衰减。出线位置位于外框侧边的中部,引线的出线方向平行于风机安装平面,设计周边结构时需要在出线侧预留2mm以上的走线空间,避免引线被挤压在风机与壳体之间,磨损线皮引发短路风险。风机的旋转方向为从进风侧看向叶轮时顺时针旋转,出风方向垂直于安装平面指向外侧,搭建风道时需要顺着气流方向设计导流结构,避免气流在设备内部形成紊流循环,影响整体散热效率。在结构建模过程中,所有的安装孔位、凸台、出线缺口的位置都做了公差适配,安装孔的孔径预留了0.2mm的装配余量,能够覆盖注塑件的成型公差,保证批量生产时的装配互换性,叶轮的动平衡结构也在建模时做了预留,轮毂上的平衡槽位可以在生产时通过添加平衡胶泥调整叶轮的动平衡量,降低风机高速旋转时的振动量,提升运行寿命。
