30x10规格微型轴流散热风扇结构

　　在紧凑型电子设备、小型工控板卡、嵌入式模组的热设计环节里，小规格轴流风扇的选型与结构适配一直是结构工程师需要反复核对的环节，30x10尺寸的微型轴流风扇，正是这类高密度安装场景下的常用风冷部件。这类风扇的核心应用场景覆盖了车载小型电控模块、桌面级嵌入式开发板、紧凑型开关电源、迷你型网络通讯终端、小型3D打印控制板等对安装空间有严格限制的设备，在这些场景里，设备内部的PCB板上往往密布着主控芯片、功率MOS管、电源管理IC等发热元件，自然对流无法满足温升控制要求，又没有多余空间容纳更大尺寸的风冷部件，30mm见方、10mm厚度的安装边界刚好能嵌入设备预留的狭窄风道位置，在不挤占核心元件布局空间的前提下，形成定向的空气流动带走热量。

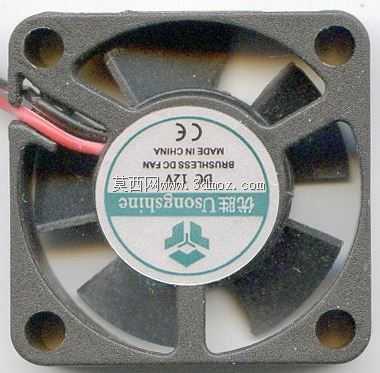

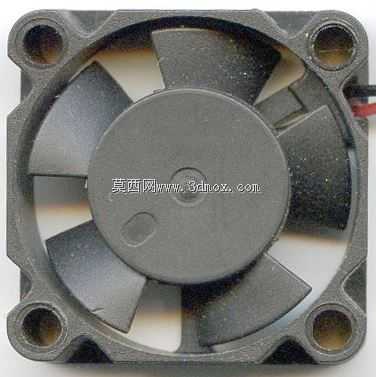

　　从功能特性上看，这类微型轴流风扇采用七叶前倾式扇叶设计，扇叶的曲面弧度经过流体力学优化，在低转速工况下就能推动足够的空气流量穿过设备内部的散热鳍片或者发热元件表面，同时把运行噪音控制在可接受的范围内，避免小型设备运行时产生明显的风噪影响使用体验。风扇外框采用一体式注塑成型结构，四个角预留的沉头安装孔位刚好匹配M2或者M2.5规格的固定螺丝，安装孔的中心距严格遵循小尺寸轴流风扇的通用安装规范，工程师在做结构布局时不需要额外调整孔位位置，直接按照通用尺寸预留安装柱即可完成适配。外框的四个边角做了小圆弧过渡处理，避免安装时尖锐边角刮伤线材或者PCB板上的贴片元件，出线位置从外框侧边引出，预留的线长足够连接到板上的风扇供电插针，不需要额外延长线材。

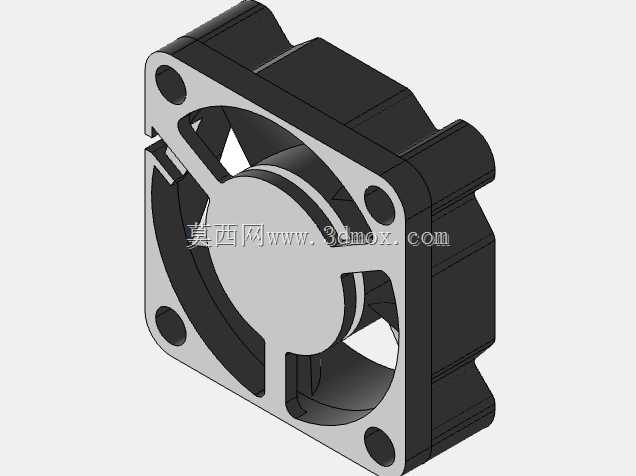

　　在设计思路上，这类小风扇的结构建模首先要锁定安装边界的硬约束：30mm的外框边长、10mm的整体厚度是不能突破的尺寸红线，所有内部结构都要在这个空间内完成布局。扇叶与外框内壁之间预留0.3-0.5mm的转动间隙，既避免扇叶转动时蹭到外框内壁产生异响或者卡滞，又不会因为间隙过大导致气流回流损失风压。中心的轮毂部分设计为圆形封闭结构，把内部的转子、轴承结构完全包裹在内，既可以避免灰尘进入轴承部位缩短使用寿命，又能引导气流顺着扇叶方向向外流动，减少轮毂位置的气流紊流。扇叶的厚度从根部到叶尖逐渐减薄，根部做加厚处理保证结构强度，避免风扇高速转动时扇叶产生形变或者断裂，叶尖位置做薄可以减少转动时的空气切割噪音。外框的安装孔位设计为沉头结构，螺丝锁紧后螺丝头不会突出外框表面，保证风扇安装后可以完全贴合设备的安装面，不会因为螺丝突出产生装配间隙导致气流漏损。

　　从实际选型适配的角度看，这类10mm厚度的薄型风扇相比同尺寸15mm厚度的标准款风扇，更适合对设备厚度有严格要求的超薄型设备，比如薄型交换机、迷你型主机、车载充电模块等场景，在这些场景里设备的内部垂直空间往往被压缩到12mm以内，10mm厚度的风扇刚好能留出2mm的安全间隙，避免风扇转动时与上下层的板卡或者结构件产生干涉。建模过程中需要特别注意扇叶的曲面连续性，每一片扇叶的安装角度、曲面曲率都要保持一致，避免因为扇叶不对称导致转动时产生动平衡问题，进而引发设备共振。外框的进风侧与出风侧做了微小的倒角处理，进风侧倒角可以引导空气更顺畅地进入扇叶区域，减少进风位置的风阻，出风侧倒角可以让吹出的气流更集中，提升送风距离，让气流能够到达距离风扇安装位稍远的发热元件位置。另外，风扇的中心轮毂直径控制在合理范围内，不会因为轮毂过大减少有效通风面积，也不会因为轮毂过小无法容纳内部的驱动电机与轴承结构，在结构尺寸与通风效率之间找到平衡点。在做设备结构装配时，工程师只需要按照30mm边长、安装孔中心距24mm的通用尺寸预留安装位，就可以直接适配这类标准规格的微型风扇，不需要针对特定品牌的产品做单独的结构调整，大幅缩短结构设计的验证周期。
