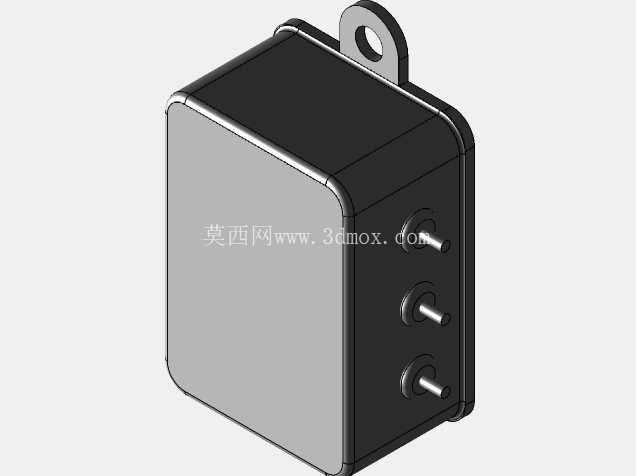

TE Corcom 5VB3电源滤波器三维结构

　　在工业电控系统、精密测试仪器、医疗电子设备的供电回路设计中，电源输入端的电磁干扰抑制一直是结构与电气工程师协同设计时需要重点考量的环节，这款Corcom 5VB3系列电源滤波器，就是针对小功率供电回路EMI抑制需求开发的典型元件，其三维结构完整还原了产品的实际装配特征，能直接嵌入各类设备的整机三维布局中完成干涉校验与安装位设计。

　　从实际应用场景来看，这类滤波器常被布置在设备电源进线的最前端，紧邻设备电源输入端子排或者AC电源插座安装位置，用来阻隔电网侧传入的共模、差模电磁干扰，同时避免设备内部开关电源、伺服驱动等工作产生的干扰信号反向馈入电网，影响同供电回路下其他精密设备的正常运行。在小型工业控制盒、台式测试仪器、医用诊疗设备这类内部空间紧凑的设备里，这类带安装固定耳的紧凑型滤波器，不需要额外设计复杂的安装支架，就能直接固定在设备机箱内壁或者安装板上，大幅节省内部布局空间。

　　从功能特性上看，这款5VB3滤波器属于单相单级EMI电源滤波器，内部集成了共模电感、差模电容、共模电容等核心滤波元件，通过灌封工艺固定在金属外壳内部，金属外壳本身可以起到电磁屏蔽的作用，避免内部滤波元件受到外部空间电磁辐射的干扰，同时也能阻隔内部元件的电磁辐射向外泄漏。外壳侧面伸出的三个插片式接线端子，分别对应火线、零线、地线的接线位，插片式的接线结构不需要额外焊接，配套对应的快速接线端子就能完成接线，适合批量装配的生产线作业，能有效提升设备总装的接线效率，降低接线错误的概率。

　　在做这款产品的三维结构设计还原时，首先要保证外壳的整体尺寸精度，包括主体方壳的长宽高、边角的圆弧过渡尺寸，还有顶部安装固定耳的位置、固定孔的孔径与孔位公差，这些尺寸直接决定了安装时能不能和机箱上的预留孔位精准匹配。建模过程中需要重点还原接线端子的伸出长度、端子之间的中心间距，避免在整机装配时出现端子和周边其他元件、走线槽干涉的问题；外壳表面的分型线、边角的包边结构也要准确还原，这些细节会影响整机BOM表制作时的外观件匹配校验，也能帮助结构工程师在设计机箱开孔时预留足够的装配间隙。

　　关于安装边界的考量，这款滤波器采用顶部单安装耳的固定方式，安装时需要在安装板上预留对应位置的M3或者M4固定孔位，安装后滤波器主体会垂直于安装板平面向下布置，因此在布局时需要在滤波器主体下方预留至少5mm的安全间隙，避免滤波器底部和安装板上的其他元件、走线产生挤压；接线端子的朝向可以根据实际走线需求调整安装方向，因此在三维布局阶段可以通过旋转模型来匹配最优的走线方向，减少电源线的弯折半径，提升接线的可靠性。另外需要注意的是，滤波器的金属外壳必须可靠接保护地，因此在安装位设计时要保证安装耳和设备机箱的金属安装面之间导电连续，不能在安装面之间喷涂绝缘涂层，避免影响屏蔽接地效果。

　　在结构细节上，这款滤波器的金属外壳采用折弯焊接工艺成型，边角处的圆弧过渡是折弯工艺自然形成的R角，建模时不需要做额外的特殊结构处理，还原真实的工艺特征即可；外壳表面的黑色喷涂涂层厚度在建模时可以按照常规五金喷涂件的公差预留0.1mm的装配余量，避免因为涂层厚度导致的装配干涉。三个接线端子的材质为镀锡铜，具备良好的导电性能和抗氧化能力，端子的根部和外壳之间采用绝缘密封材料填充，既可以固定端子位置，也能起到防尘防潮的作用，提升产品在工业环境下的适应能力，建模时需要还原端子根部的绝缘凸台结构，方便工程师在设计绝缘防护套时匹配对应的尺寸。

　　对于做设备整机布局的工程师来说，直接调用这个精准的三维模型，可以在设计阶段就完成滤波器的安装位校验、走线空间预留、接地路径规划，不需要等到实物样品到手再调整结构，能有效缩短设备的研发周期，减少样机试制阶段的结构修改次数。同时准确的模型也能帮助采购部门提前核对元件的安装尺寸，避免因为采购的元件尺寸不符导致的装配问题，提升整机设计的可靠性。
